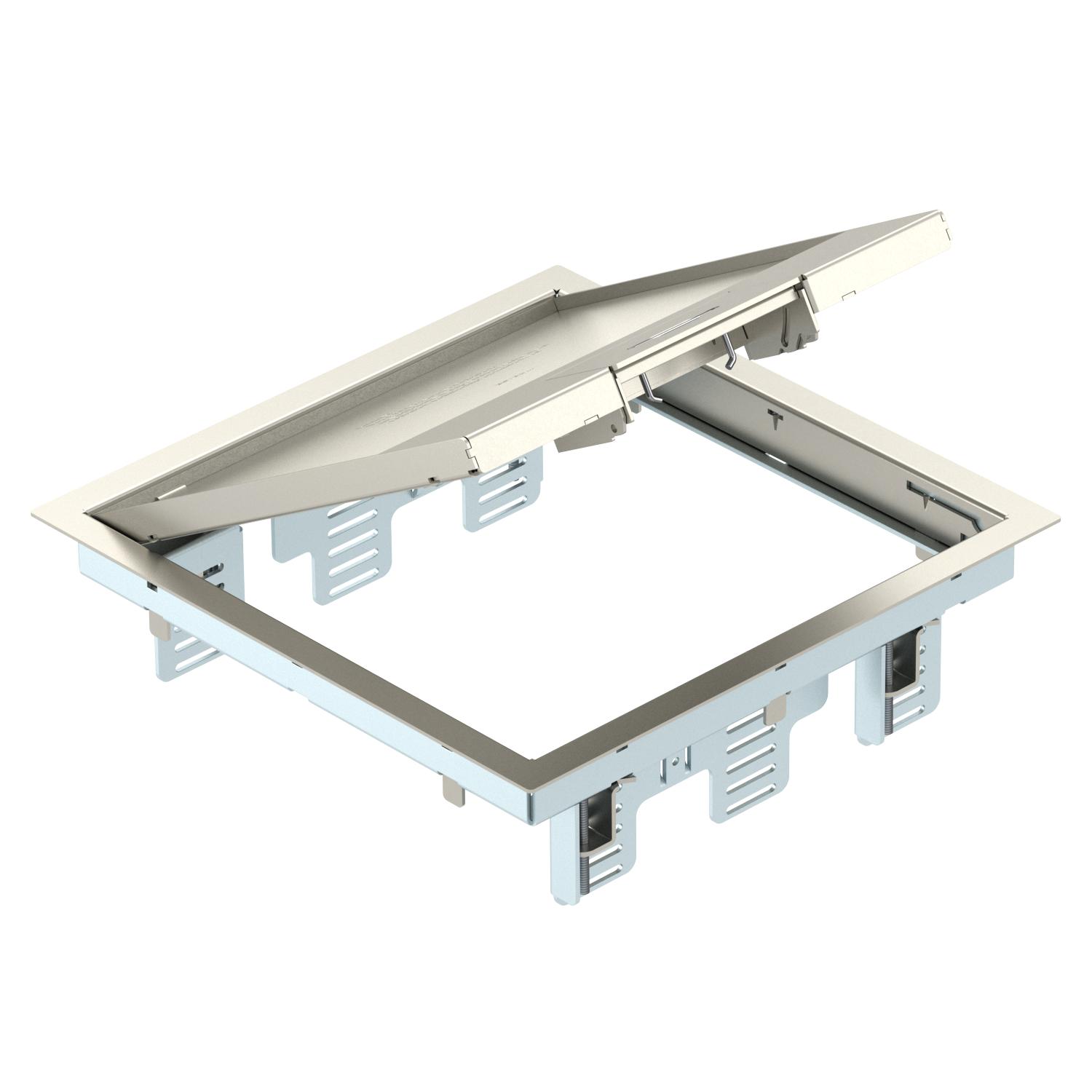

Boîtier de sol GES9M-2 avec poignée étrier
Réf. 7405371 | EAN 4012196028740
- Description du produit
-

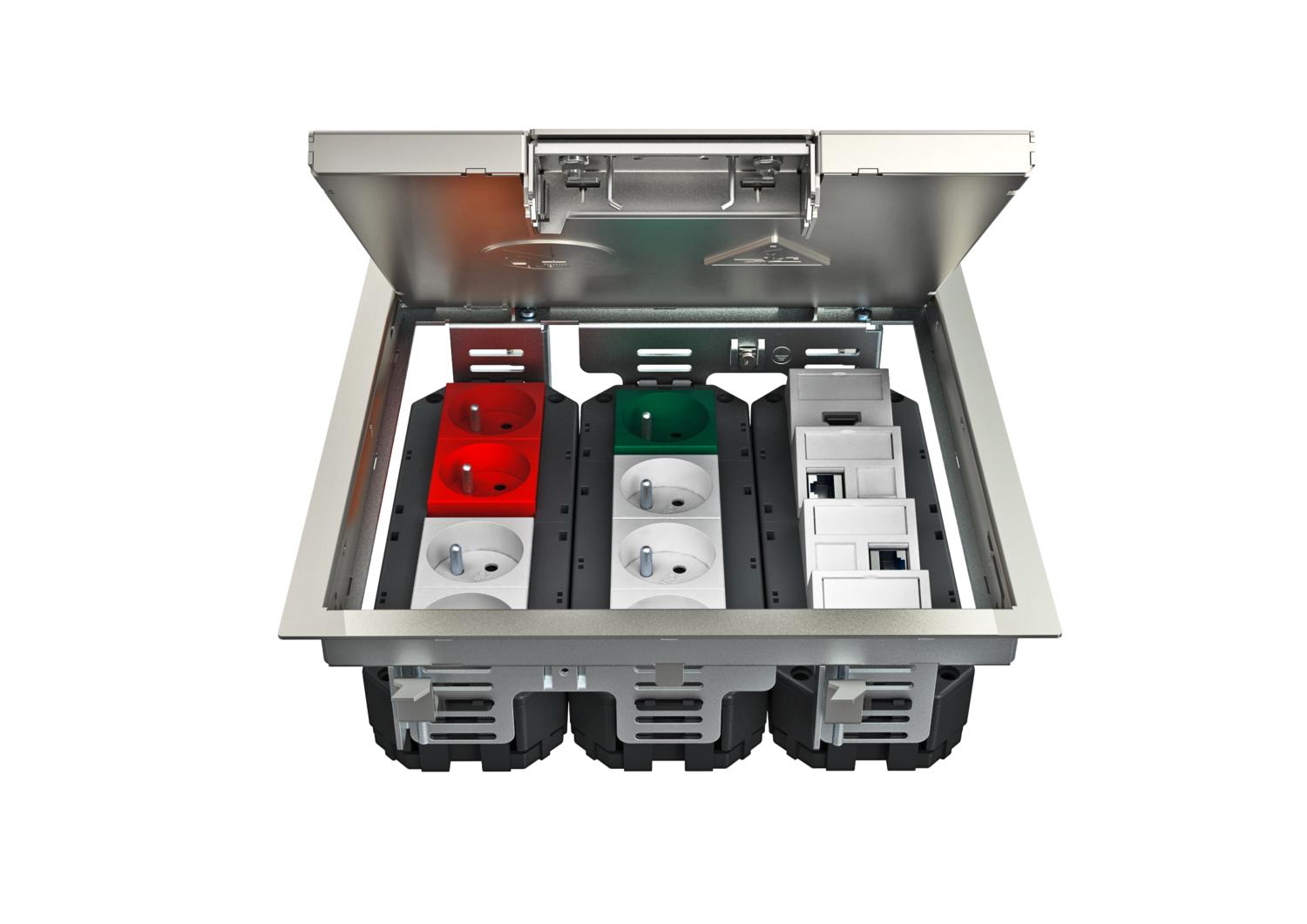

Description du produitBoîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et les faux planchers en intérieur.
Crans d'arrêt en tôle d'acier galvanisée . L’épaisseur du revêtement de sol est réglée à 5 mm. Elle peut être adaptée à 10 mm en cas de besoin.

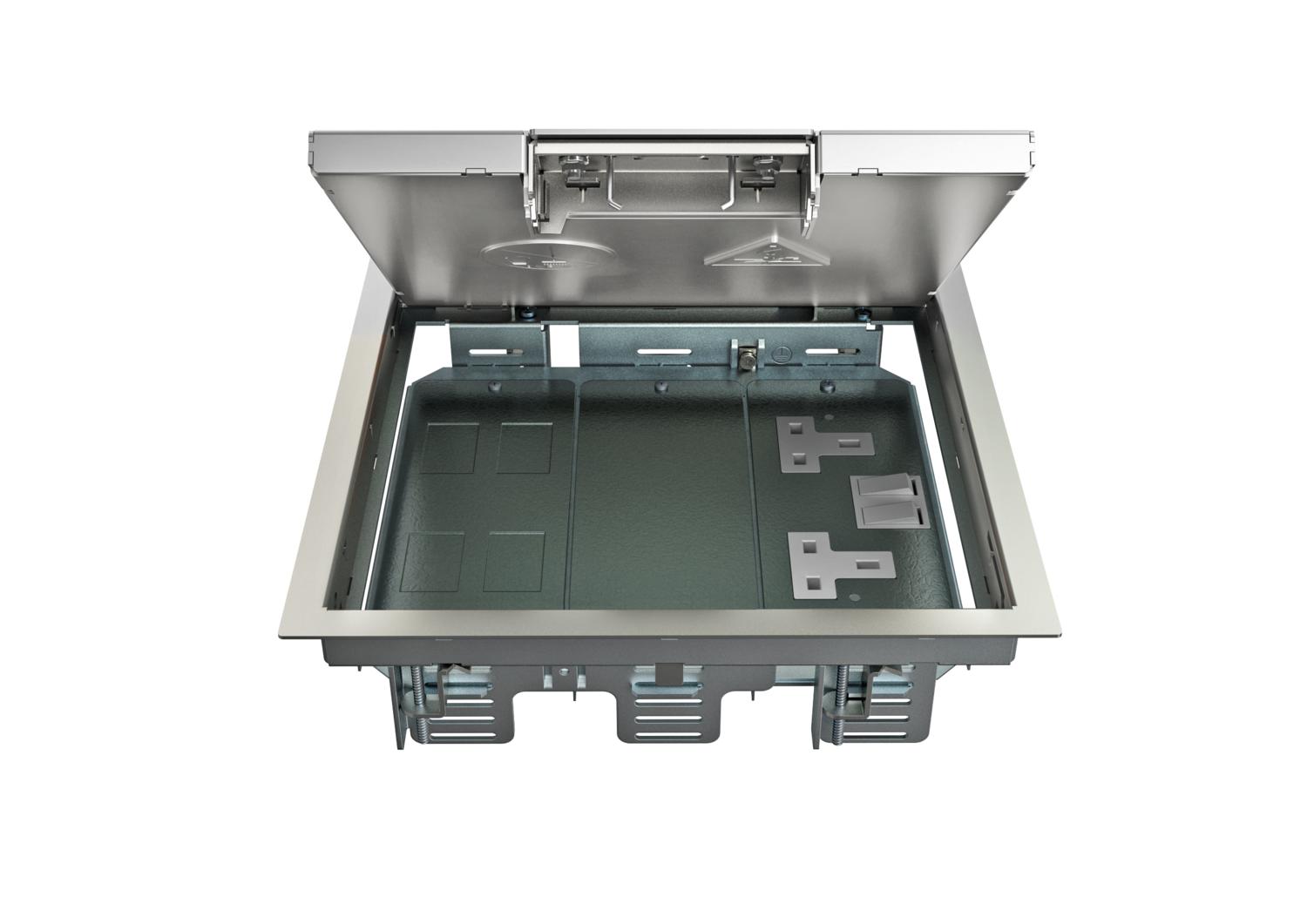

Boîtier de sol avec poignée étrier, 3 compartiments, pour la pose du support de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
-
- Caractéristiques techniques
-
Caractéristiques techniques

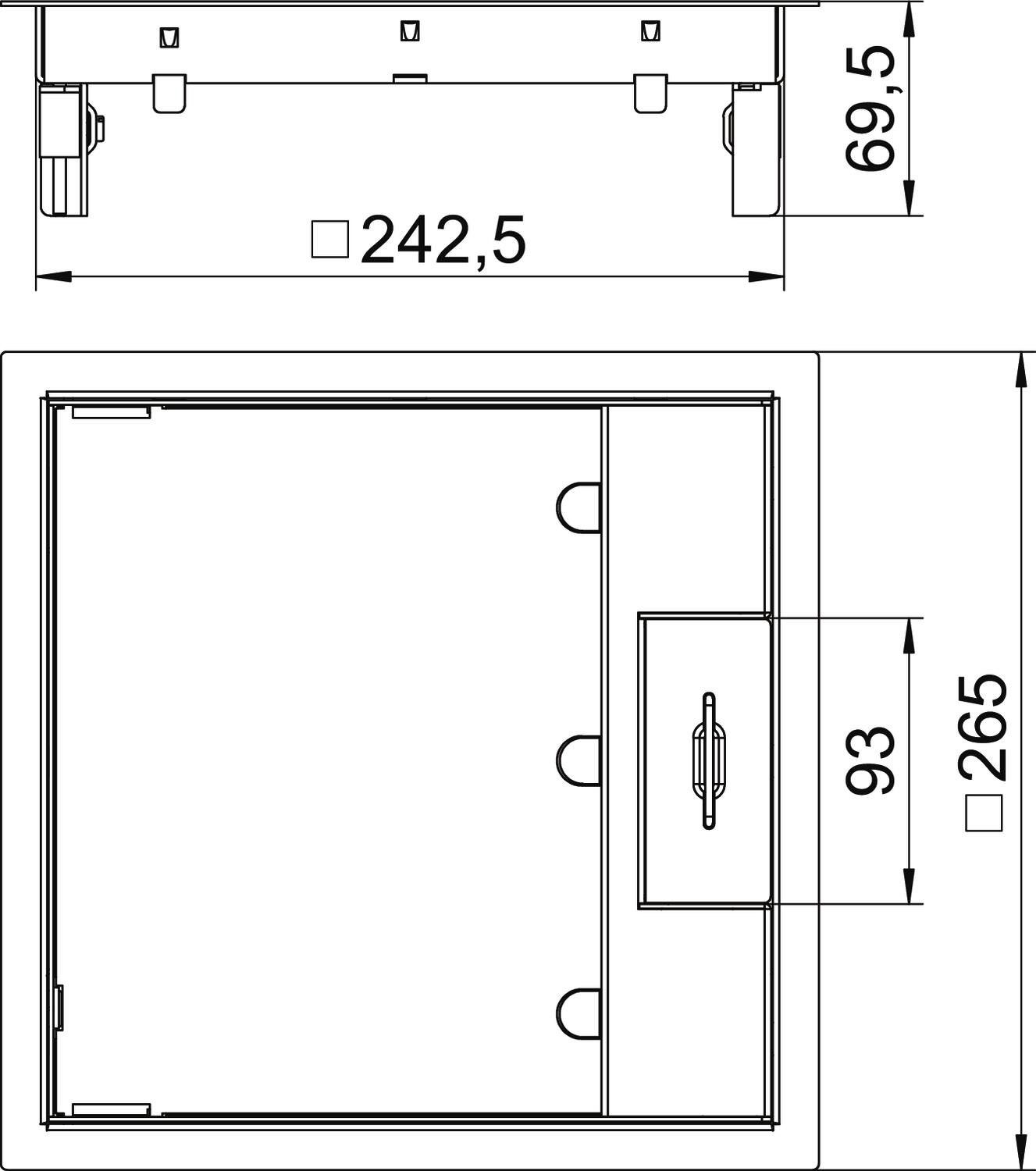

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour goulotte noyée oui convient pour goulotte sous chape fermée, affleurante avec la chape non convient pour goulotte sous chape, noyée dans la chape oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Dimension 266x266x69 Dimension nominale pour boîtier d'appareillages 9 Entretien du sol sèche Épaisseur du revêtement de sol 5 mm Hauteur 67 mm Hauteur de plancher min. 78 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 265 mm Largeur cote de montage 244 mm Largeur dimensions extérieures 265 mm Longueur 265 mm Longueur cote de montage 244 mm Longueur dimensions extérieures 265 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle carré Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 possibilité d'installation du joint non Profondeur de montage 78 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement MT4 / GB3 - Tous les types
-
Accessoires du système
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce 2,59 CHF Prix / 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce 9,31 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique GES9M-2 10U / 7405371 , 0.24MB , pdfDéclaration de conformité UE GES9M-2 10U / 7405371 , 0.16MB , pdfREACH Déclaration de conformité GES9M-2 10U / 7405371 , 0.12MB , pdfRoHS Déclaration de conformité GES9M-2 10U / 7405371 , 0.12MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfInstructions de montage Notice de montage équerre de serrage GESM-2 , 0.03MB , pdf
