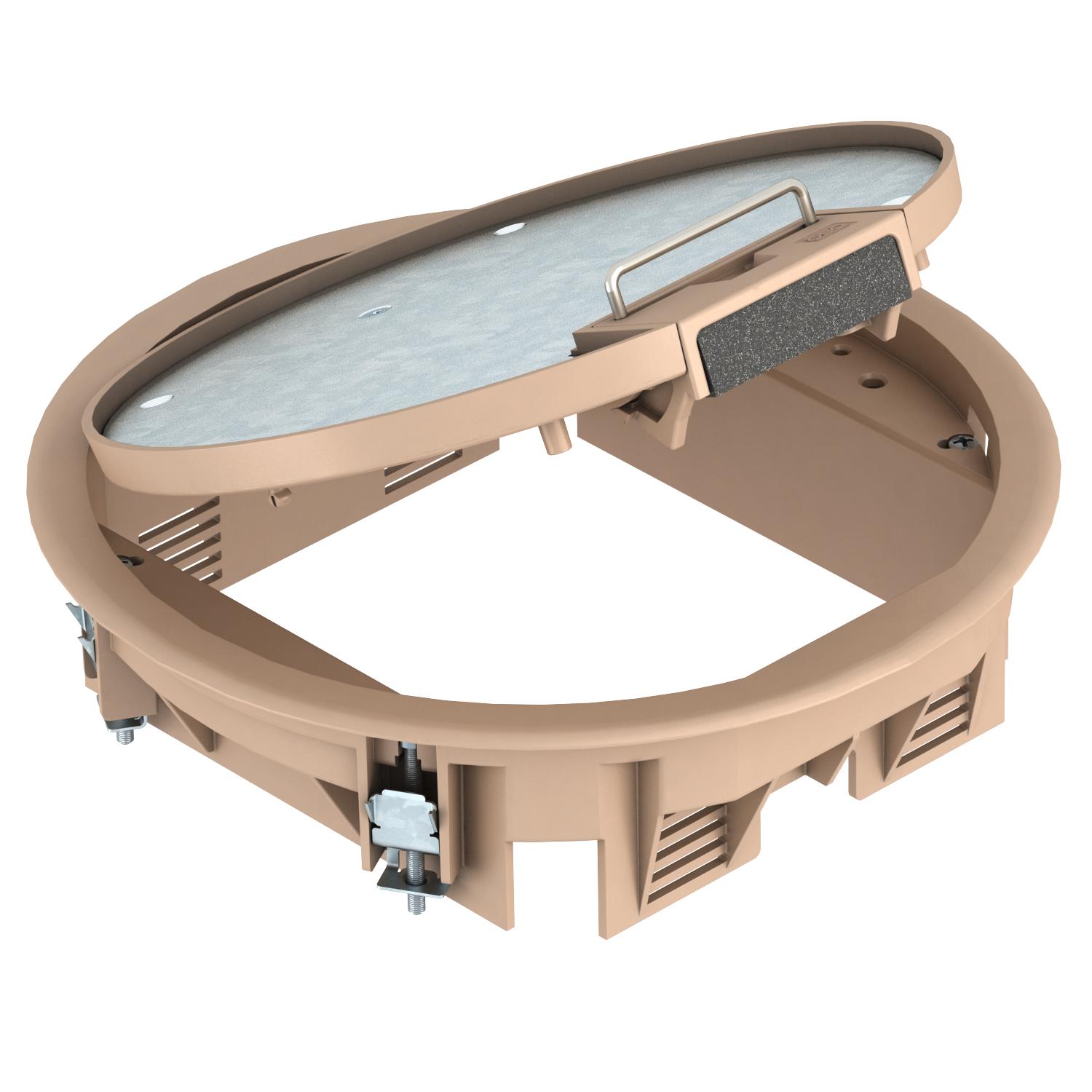

Boîtier de sol GESR4 avec poignée étrier
Réf. 7405444 | EAN 4012195103738
- Description du produit
-
Description du produitBoîtier de sol avec poignée étrier pour 6 appareillages individuels Modul 45 au maximum dans 2 supports universels UT3, insertion dans les systèmes de goulottes et les faux planchers à l'intérieur.
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Il est possible d'installer 2 plaques de recouvrement de forme APMT2.
-
- Caractéristiques techniques
-
Caractéristiques techniques

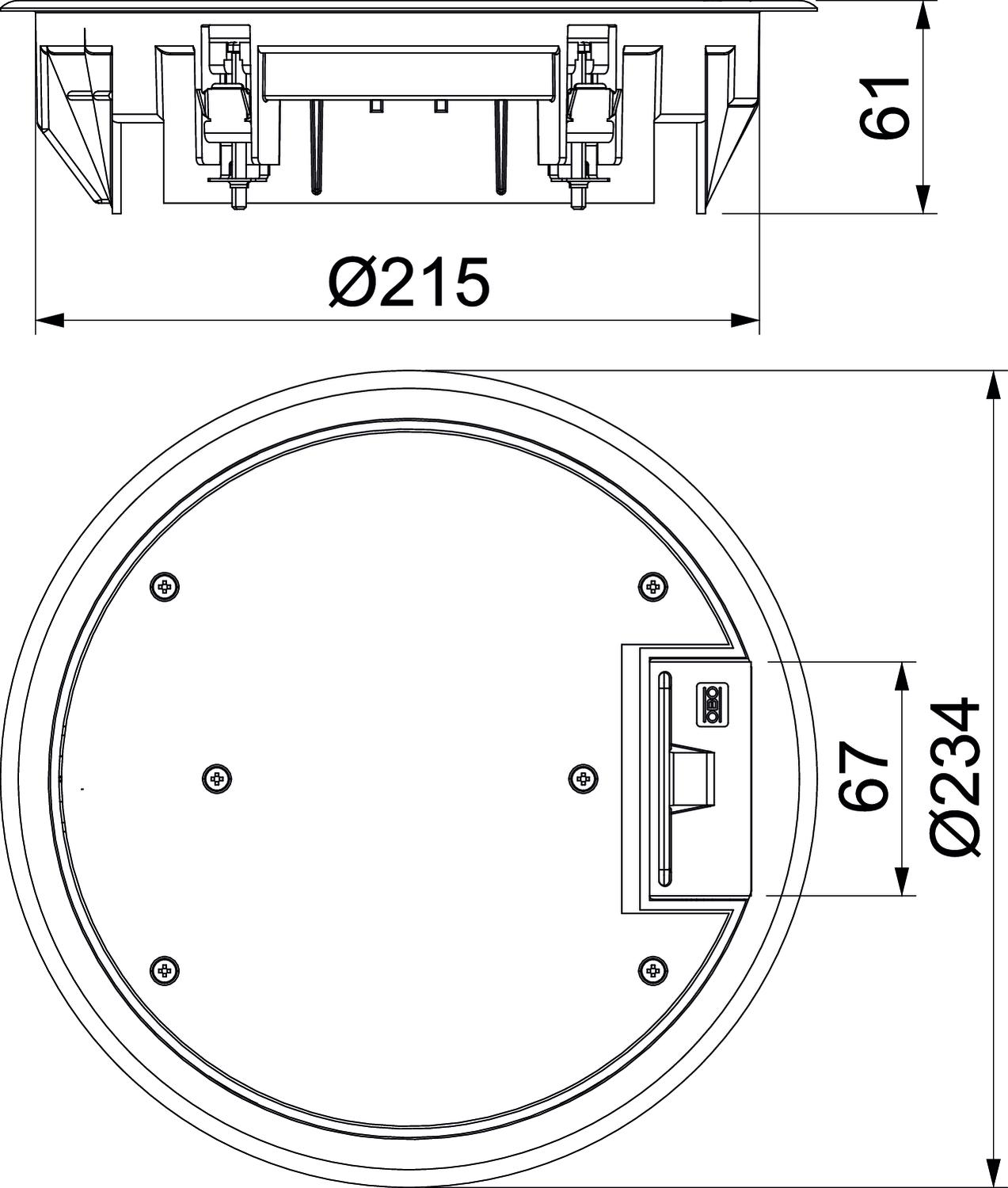

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Coloris beige gris ; RAL 1019 Convient pour goulotte noyée oui convient pour goulotte sous chape fermée, affleurante avec la chape oui convient pour goulotte sous chape, noyée dans la chape oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Diamètre de montage 215 Diamètre extérieur 234 mm Dimension h 73 mm Dimension Ø234x61 Dimension nominale pour boîtier d'appareillages R4 Entretien du sol sèche Épaisseur du revêtement de sol 5 mm Hauteur de plancher min. 73 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Matériau polyamide Mécanisme d'ouverture poignée étrier Modèle rond Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 - Tous les types
-
Tous les types
-
Accessoires du système
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce 2,59 CHF Prix / 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce 8,53 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique GESR4 U 1019 / 7405444 , 0.28MB , pdfDéclaration de conformité UE GESR4 U 1019 / 7405444 , 0.16MB , pdfApprobation Approbation VDE GES , 0.12MB , pdf
