Boîtier de sol GESRA9/10 avec poignée étrier
Réf. 7405580 | EAN 4012195104445
- Description du produit
-

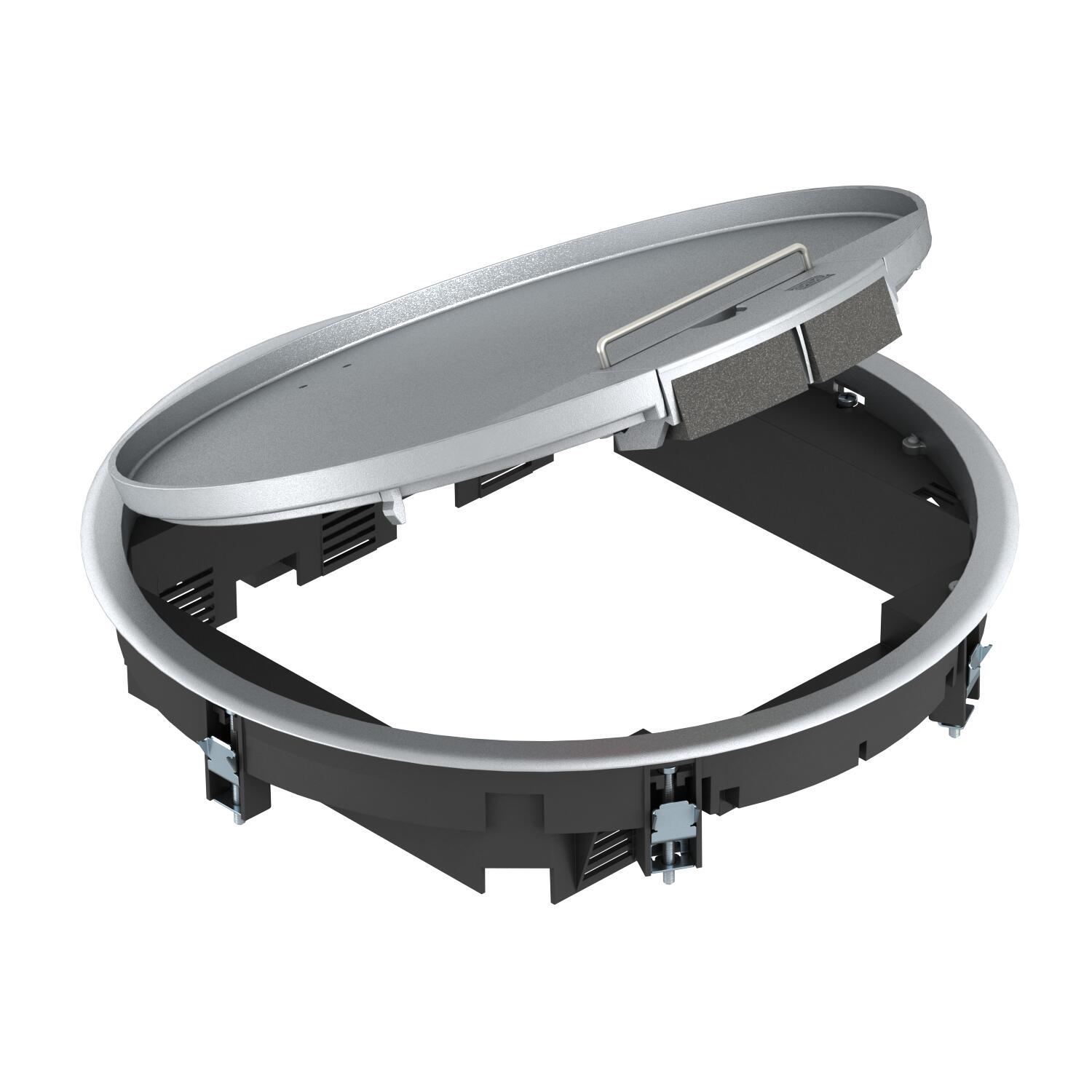

Description du produitBoîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et les faux planchers en intérieur.
Boîtier de sol avec poignée étrier, 3 compartiments, pour la pose du support de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
-
- Caractéristiques techniques
-
Caractéristiques techniques

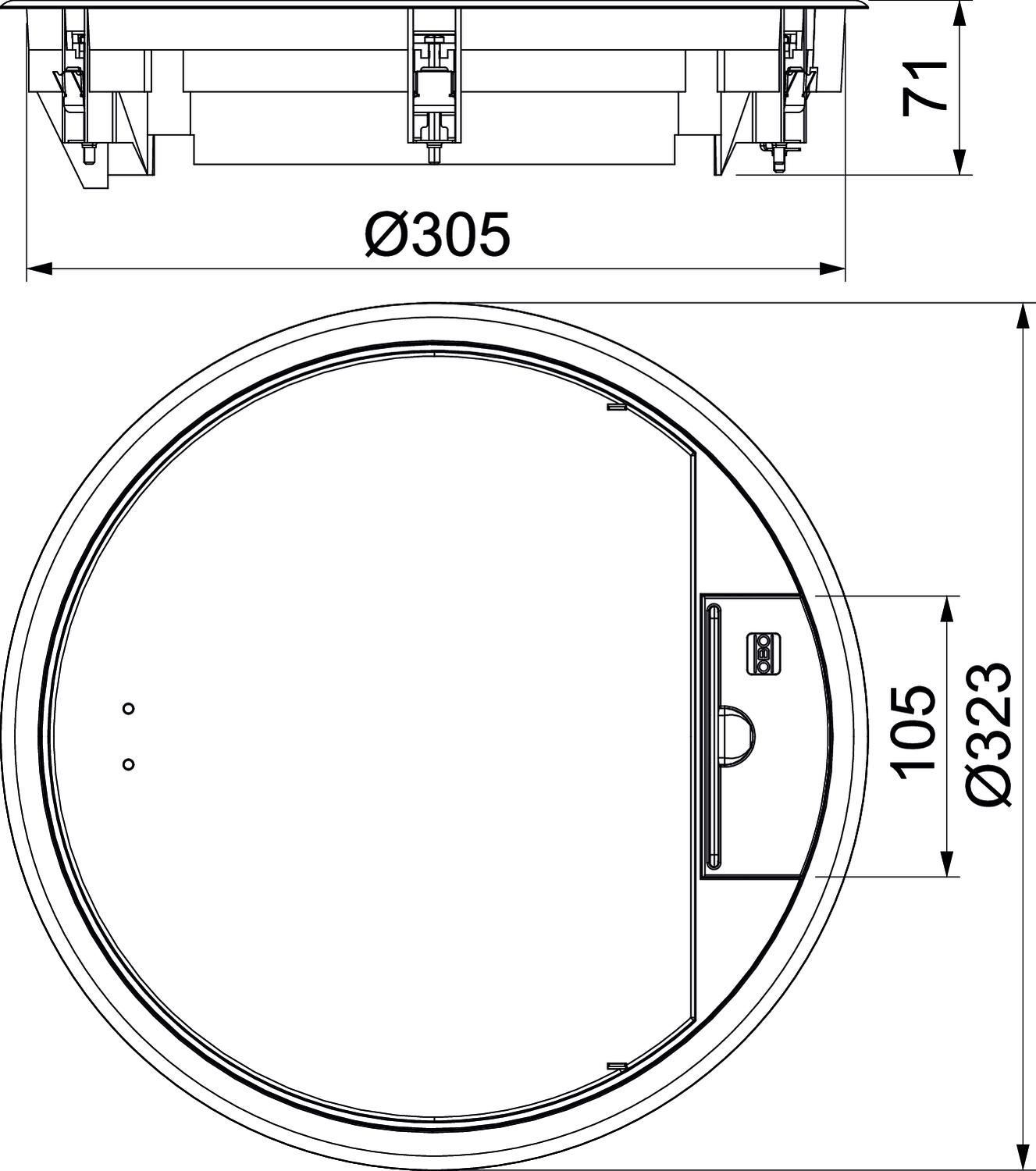

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour goulotte noyée oui convient pour goulotte sous chape, noyée dans la chape oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Diamètre de montage 305 Diamètre extérieur 323 mm Dimension Ø323x70 Dimension nominale pour boîtier d'appareillages R9 Entretien du sol sèche Épaisseur du revêtement de sol 10 mm Hauteur de plancher min. 78 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Matériau Fonte d'aluminium Mécanisme d'ouverture poignée étrier Modèle rond Modèle pour charges lourdes non Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 possibilité d'installation du joint non Profondeur de montage 78 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT4 - Tous les types
-
Accessoires du système
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce 2,59 CHF Prix / 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce 8,53 CHF Prix / 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce 9,31 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique GESRA9 10U / 7405580 , 0.28MB , pdfDéclaration de conformité UE GESRA9 10U / 7405580 , 0.16MB , pdfDéclaration de conformité UK GESRA9 10U / 7405580 , 0.14MB , pdfApprobation Approbation VDE GES , 0.12MB , pdf
