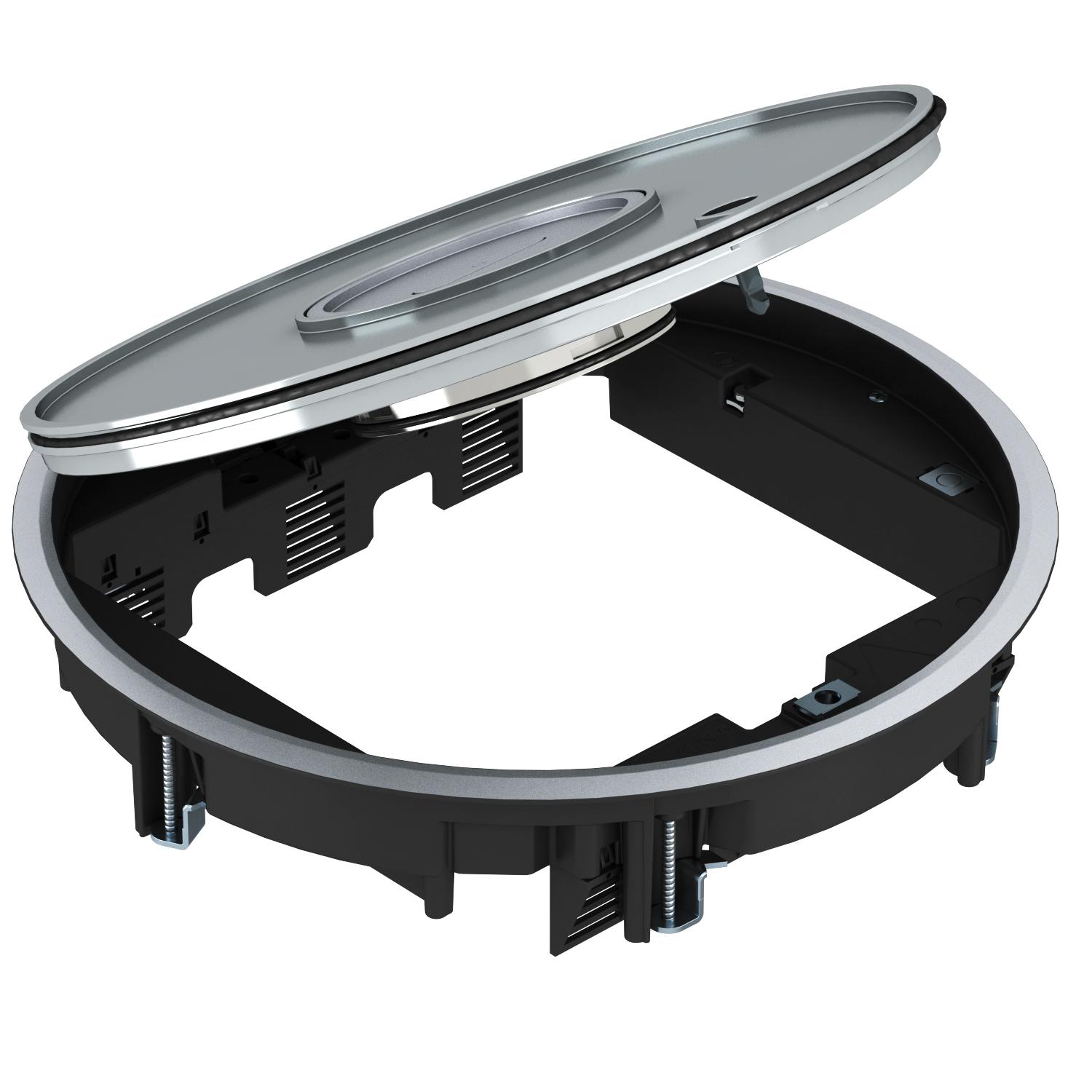

Boîtier de sol GRAF9-2 BA3, nettoyage à l’eau, avec évidement pour l’insertion du revêtement de sol 3 | R9 |

Boîtier de sol GRAF9-2 BA3, nettoyage à l’eau, avec évidement pour l’insertion du revêtement de sol

Réf. 7405743 | EAN 4012196581634

Réf. / Type	7405743 / GRAF9-2 BA3

Épaisseur du revêtement de sol	3 mm

Dimension nominale pour boîtier d'appareillages	R9

Description du produit

Description du produit

Boîtier de sol avec tube pour sols nettoyés à l'eau pour 12 appareillages individuels Modul 45 au maximum dans 3 supports universels UT4, insertion dans les systèmes de goulottes et dans les faux planchers à l'intérieur.

Etat de surface en aluminium brillant avec un évidement de 3 mm pour revêtement de sol. Pour profondeur de montage de 65 mm.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 10 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Convient pour goulotte noyée	oui
convient pour goulotte sous chape fermée, affleurante avec la chape	oui
convient pour goulotte sous chape, noyée dans la chape	oui
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Convient pour nettoyage à l'eau	oui
Diamètre de montage	305
Diamètre extérieur	325 mm

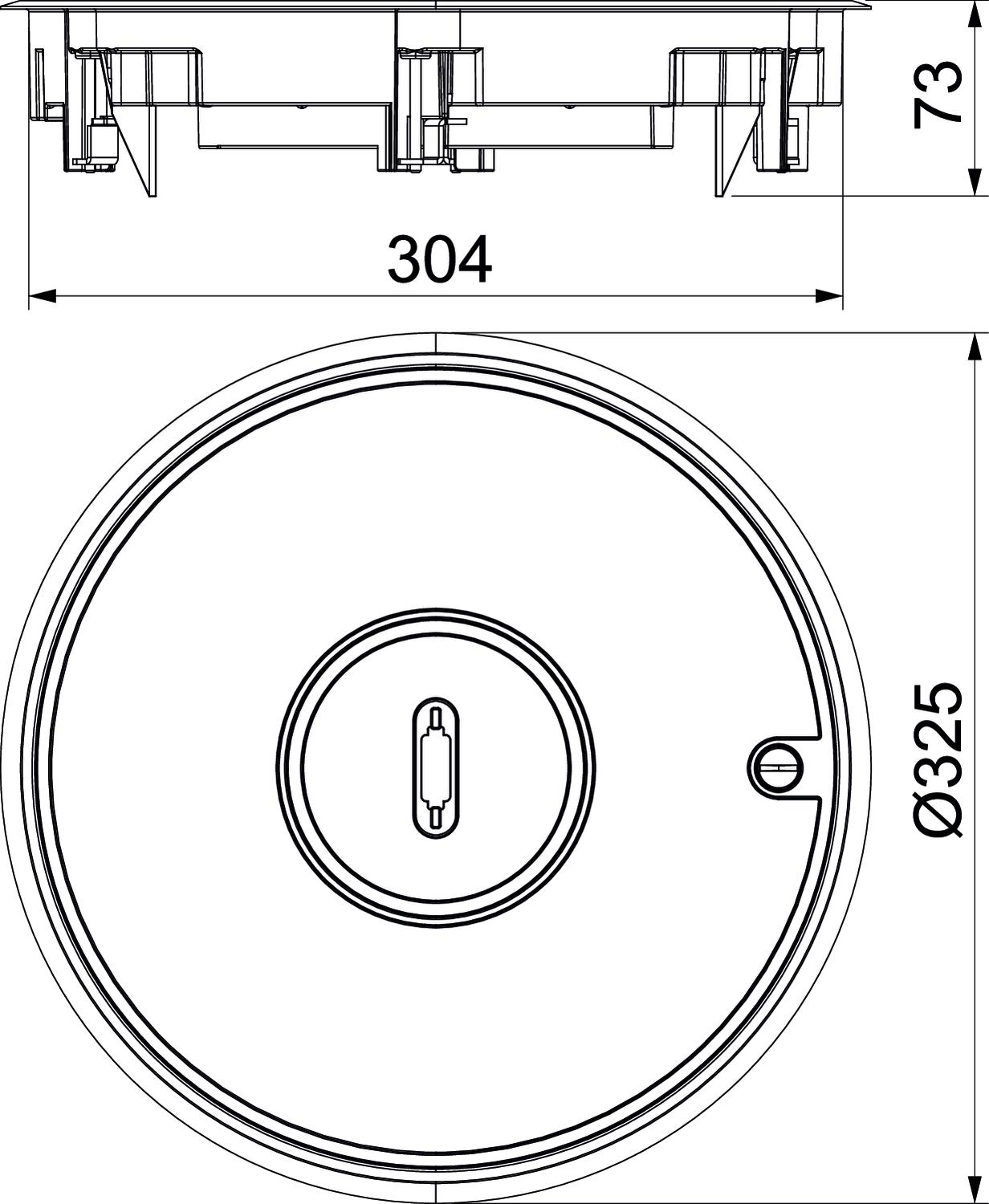

Dimension	Ø325x73
Dimension nominale pour boîtier d'appareillages	R9
Entretien du sol	humide
Épaisseur du revêtement de sol	3 mm

Hauteur de plancher min.	80 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP45
Indice de protection code IK	IK10
Matériau	Fonte d'aluminium
Mécanisme d'ouverture	Verrou tournant
Modèle	rond
Modèle de cadre	Cadre de protection de moquette
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
possibilité d'installation du joint	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GRAF9-2 BA3	3 mm	R9	7405743	Pièce	1 Pièce	433,58 CHF Prix / 1 Pièce

Accessoires

Accessoires du système

Produits	Type	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce	2,59 CHF Prix / 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce	9,31 CHF Prix / 1 Pièce
