Borne mise à la terre pour systèmes de montage PV
Réf. 5051520 | EAN 4012197368715
- Description du produit
-

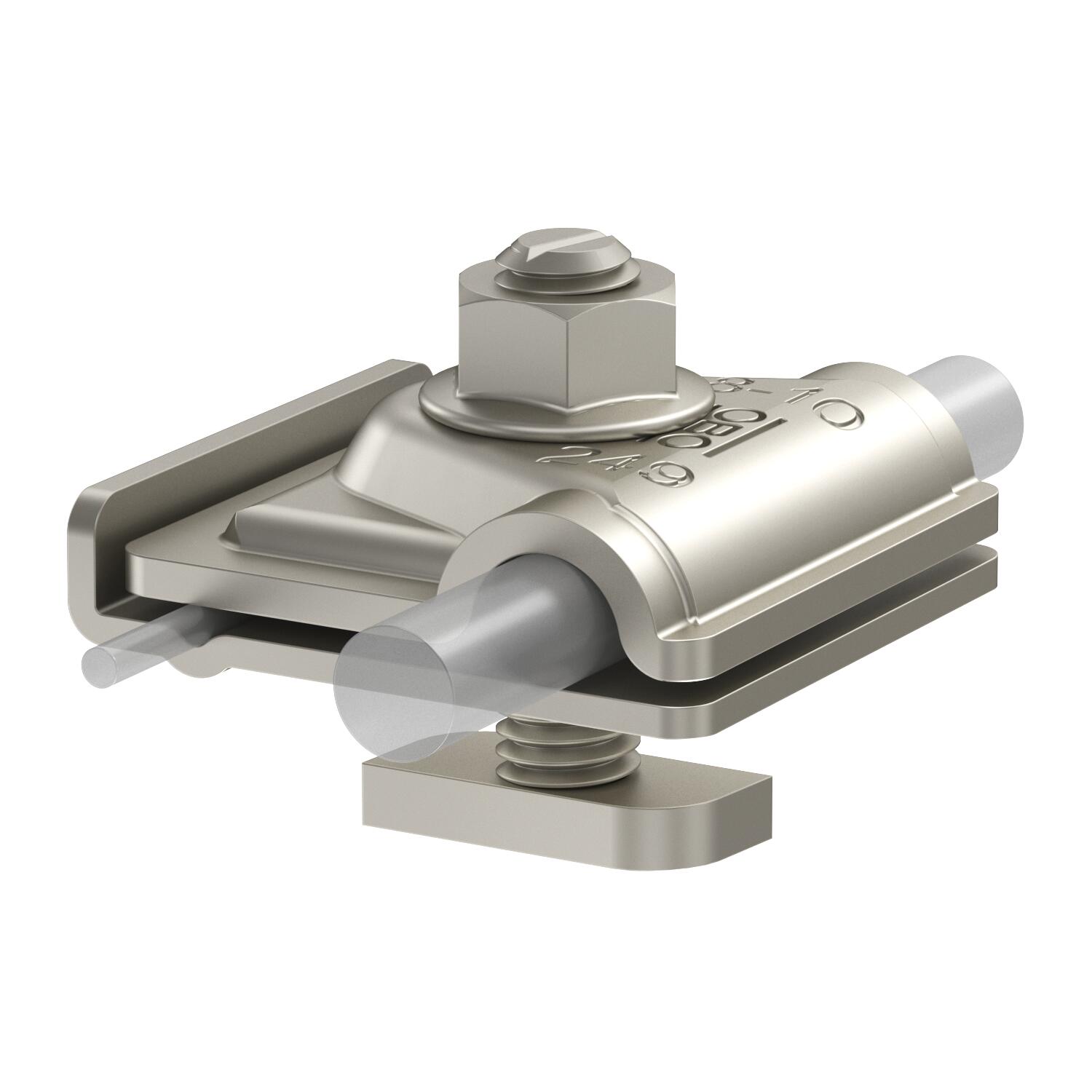

Description du produitBorne de mise à la terre prémontée pour l’intégration des systèmes de montage PV dans la liaison équipotentielle. Convient pour l’intégration des systèmes de montage PV dans un système de protection contre la foudre extérieur.
• Capable de supporter un courant de foudre de 100 kA (10/350)
• Montage rapide grâce au mécanisme à ressort intégré
• Pour la fixation de conducteurs ronds RD 8-10
• Pour la fixation de câbles à un/plusieurs fils: 6-50 mm²
• Pour profils avec rainure de 10 mm
• Conforme aux exigences de la norme DIN EN 62561-1
- Caractéristiques techniques
-
Caractéristiques techniques

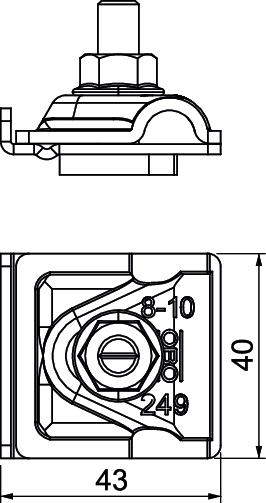

Ajustement RD8-10 + 6-50mm² mm Capacité de courant de foudre admissible H/100 kA Convient pour Conducteur rond Convient pour le raccordement autres Cote A 40 mm Cote B 43 mm Diamètre de conducteur rond conducteur 1 max. 10 mm Diamètre de conducteur rond conducteur 1 min. 8 mm Dimension 8-10mm Hauteur 34 mm Largeur 43 mm Longueur 40 mm Matériau acier inoxydable 1.4301 Type de raccord Borne de raccordement à usage multiple Type de vis de fixation Vis de serrage - Tous les types
