Bride de fixation 2056 pied F double, plaque de pression en métal, FT

Réf. 1187403 | EAN 4012196853373

Description du produit
Description du produit

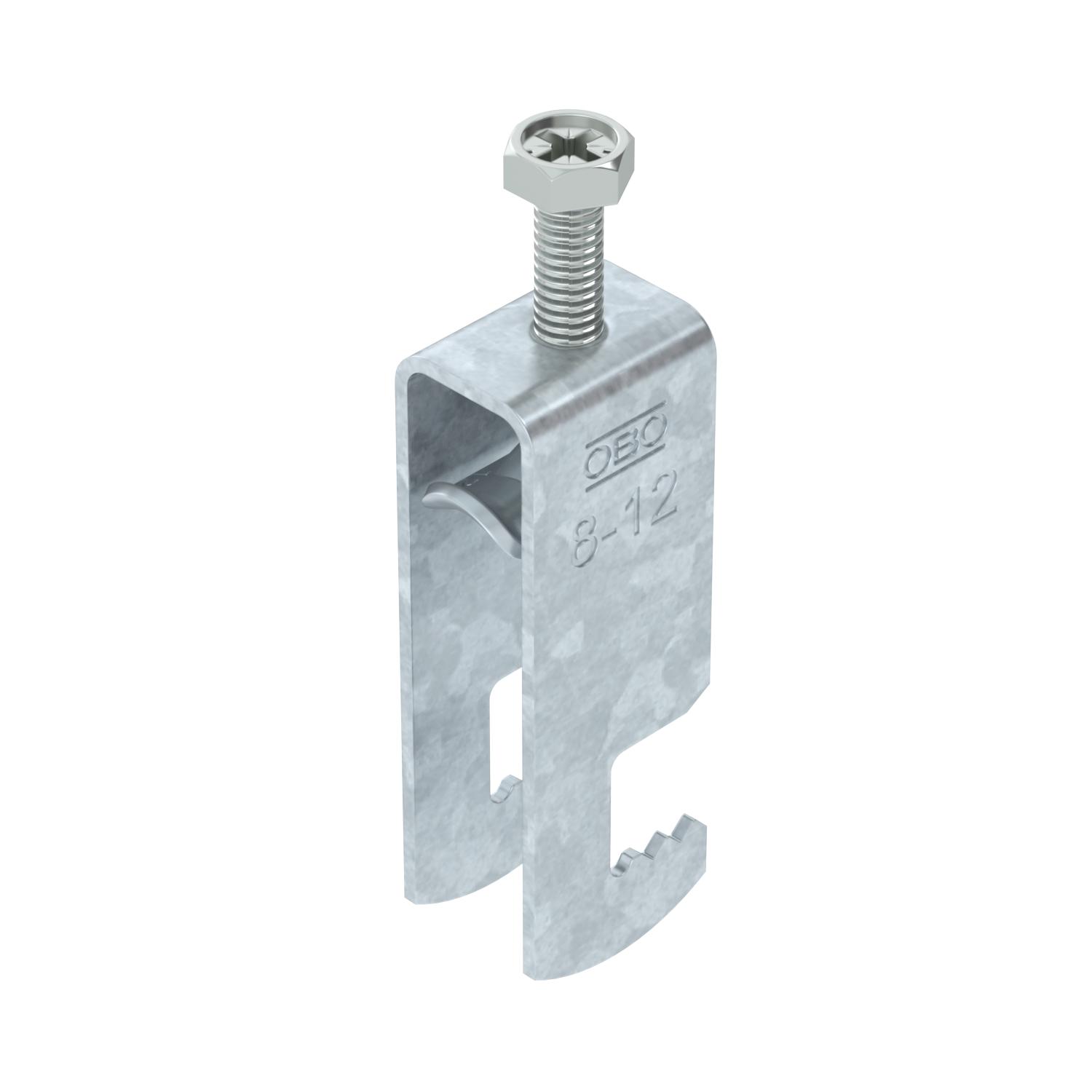

Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Fer plat
  • Montant en U
  • Clamp clip for flat and U-iron from 4–12 mm
Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique oui
Avec contre-plaque non

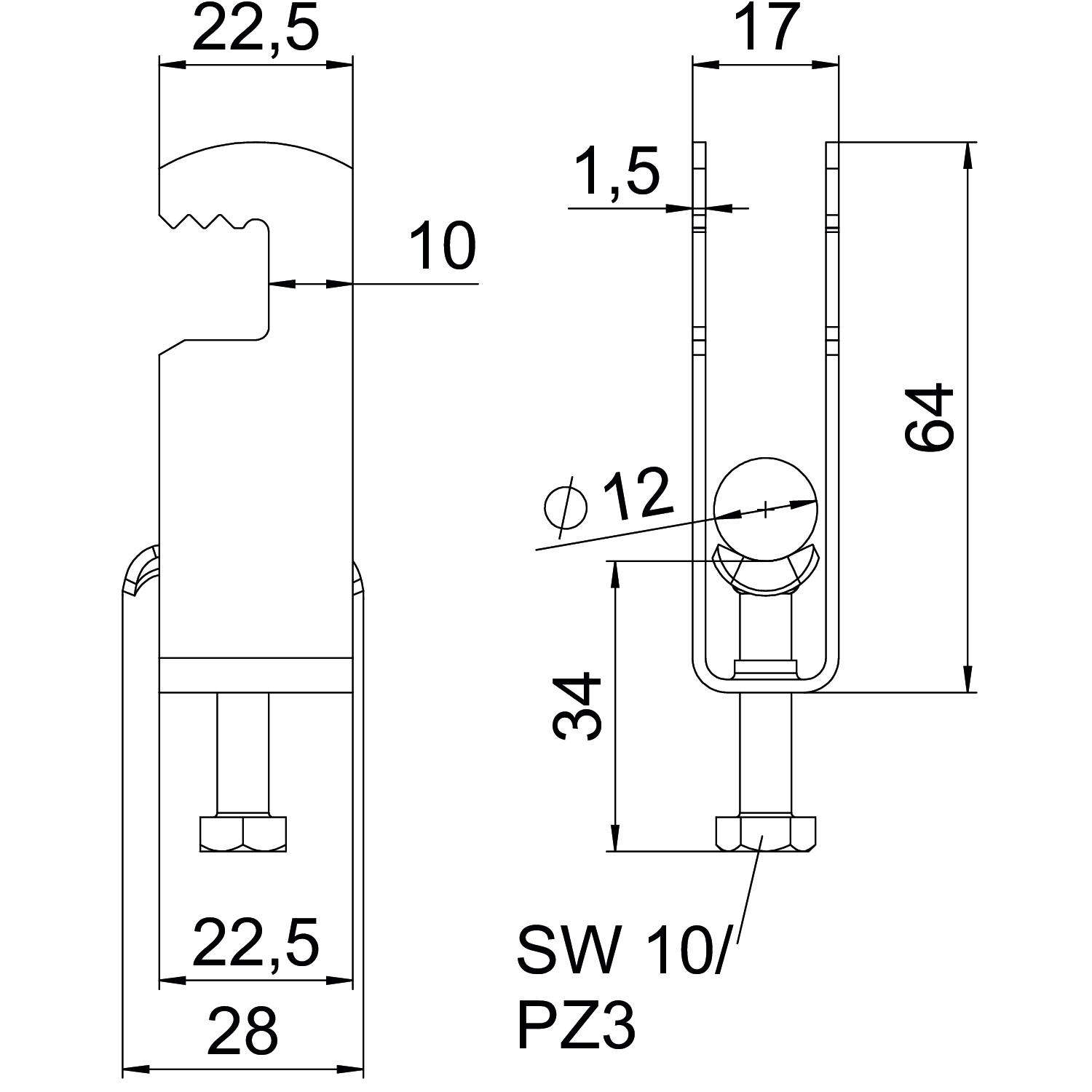

Cote A 22,5 mm
Cote B 17 mm
Cote c 28 mm
Cote L 34 mm
Cote t 1,5 mm
Dimension 08-12mm
Dimension G (mm) M6
Dimension H 64 mm
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 64 mm
Largeur 17 mm
Longueur 22,5 mm
Longueur dimensions extérieures 28 mm
Matériau acier
Matériau de la plaque acier
max. Couple de serrage 3 Nm
Nombre de câbles/tubes 2
Ouverture 10 mm
Plage de serrage D max. 12 mm
Plage de serrage D min. 8 mm
pour diamètre de tube max. 12 mm
pour diamètre de tube min. 8 mm
Sans halogène oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Profilé plat
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-F2-M-12 FT 8 mm 12 mm 3 Nm 1187403
50 Pièce 403,25 CHF Prix / 100 Pièce
BS-F2-M-16 FT 12 mm 16 mm 3 Nm 1187409
50 Pièce 422,20 CHF Prix / 100 Pièce
BS-F2-M-22 FT 16 mm 22 mm 3 Nm 1187415
50 Pièce 438,75 CHF Prix / 100 Pièce
BS-F2-M-28 FT 22 mm 28 mm 3 Nm 1187421
50 Pièce 594,95 CHF Prix / 100 Pièce
BS-F2-M-34 FT 28 mm 34 mm 3 Nm 1187427
50 Pièce 633,45 CHF Prix / 100 Pièce
BS-F2-M-40 FT 34 mm 40 mm 3 Nm 1187433
50 Pièce 654,60 CHF Prix / 100 Pièce
BS-F2-M-46 FT 40 mm 46 mm 5 Nm 1187439
50 Pièce 758,55 CHF Prix / 100 Pièce
BS-F2-M-52 FT 46 mm 52 mm 5 Nm 1187445
50 Pièce 791,15 CHF Prix / 100 Pièce
