Bride de fixation 2056 pied F simple, plaque de pression en matière plastique, FT 8 | 12 | 3

Bride de fixation 2056 pied F simple, plaque de pression en matière plastique, FT

Réf. 1187602 | EAN 4012196854028 | ELDAS-No. 120 101 685

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

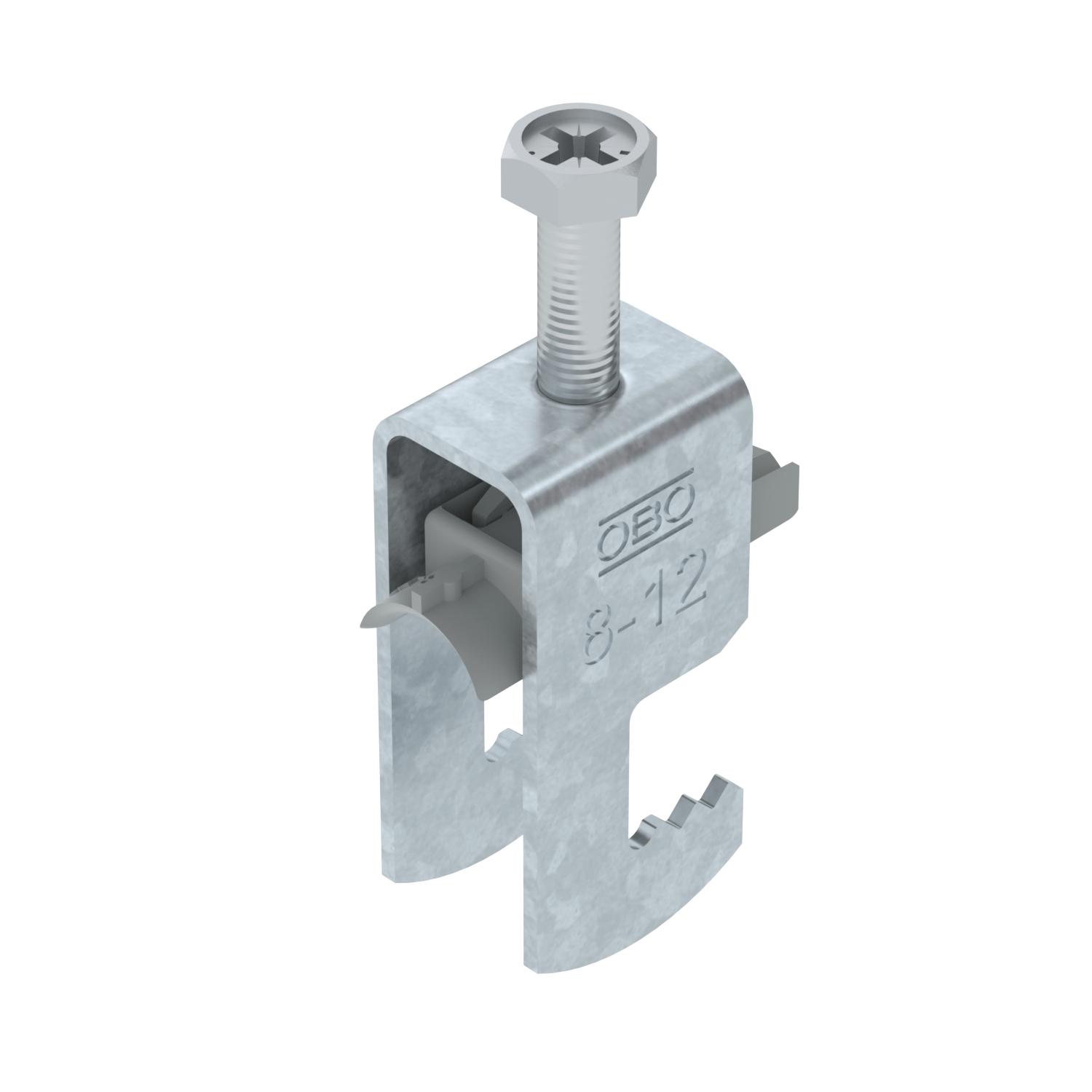

Bride de fixation avec pied F, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

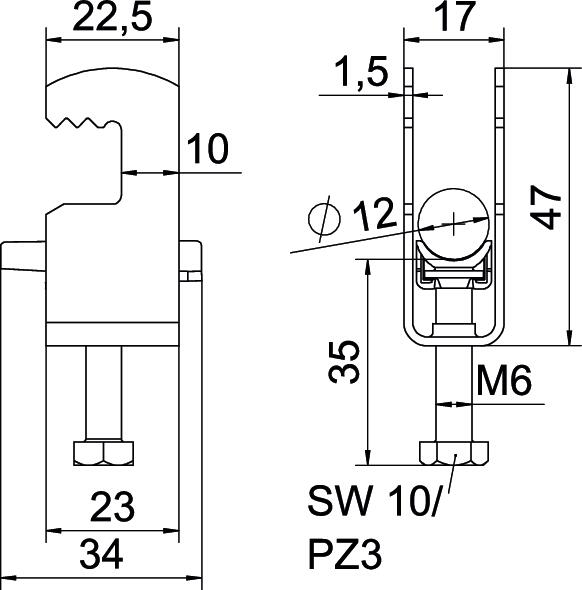

Cote A	22,5 mm
Cote B	17 mm
Cote c	34 mm
Cote L	35 mm
Cote t	1,5 mm
Dimension	08-12mm
Dimension G (mm)	M6
Dimension H	47 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,0687 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	47 mm
Largeur	17 mm
Longueur	22,5 mm

Longueur dimensions extérieures	34 mm
Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	12 mm
Plage de serrage D min.	8 mm
pour diamètre de tube max.	12 mm
pour diamètre de tube min.	8 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Profilé plat

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	120 101 685	1187602	Pièce	100 Pièce	169,04 CHF Prix / 100 Pièce
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	120 101 695	1187608	Pièce	100 Pièce	171,29 CHF Prix / 100 Pièce
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	120 101 705	1187614	Pièce	100 Pièce	179,95 CHF Prix / 100 Pièce
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	120 101 715	1187620	Pièce	100 Pièce	222,45 CHF Prix / 100 Pièce
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	120 101 725	1187626	Pièce	100 Pièce	304,52 CHF Prix / 100 Pièce
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	120 101 735	1187632	Pièce	100 Pièce	320,97 CHF Prix / 100 Pièce
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	120 101 745	1187638	Pièce	100 Pièce	362,73 CHF Prix / 100 Pièce
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	120 101 755	1187644	Pièce	100 Pièce	404,60 CHF Prix / 100 Pièce
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	120 101 775	1187650	Pièce	50 Pièce	477,36 CHF Prix / 100 Pièce
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	120 101 785	1187656	Pièce	50 Pièce	521,31 CHF Prix / 100 Pièce
