Bride de fixation 2056 pied F simple, plaque de pression en métal, A2

Réf. 1187502 | EAN 4012196853687

3 Nm
Description du produit
Description du produit

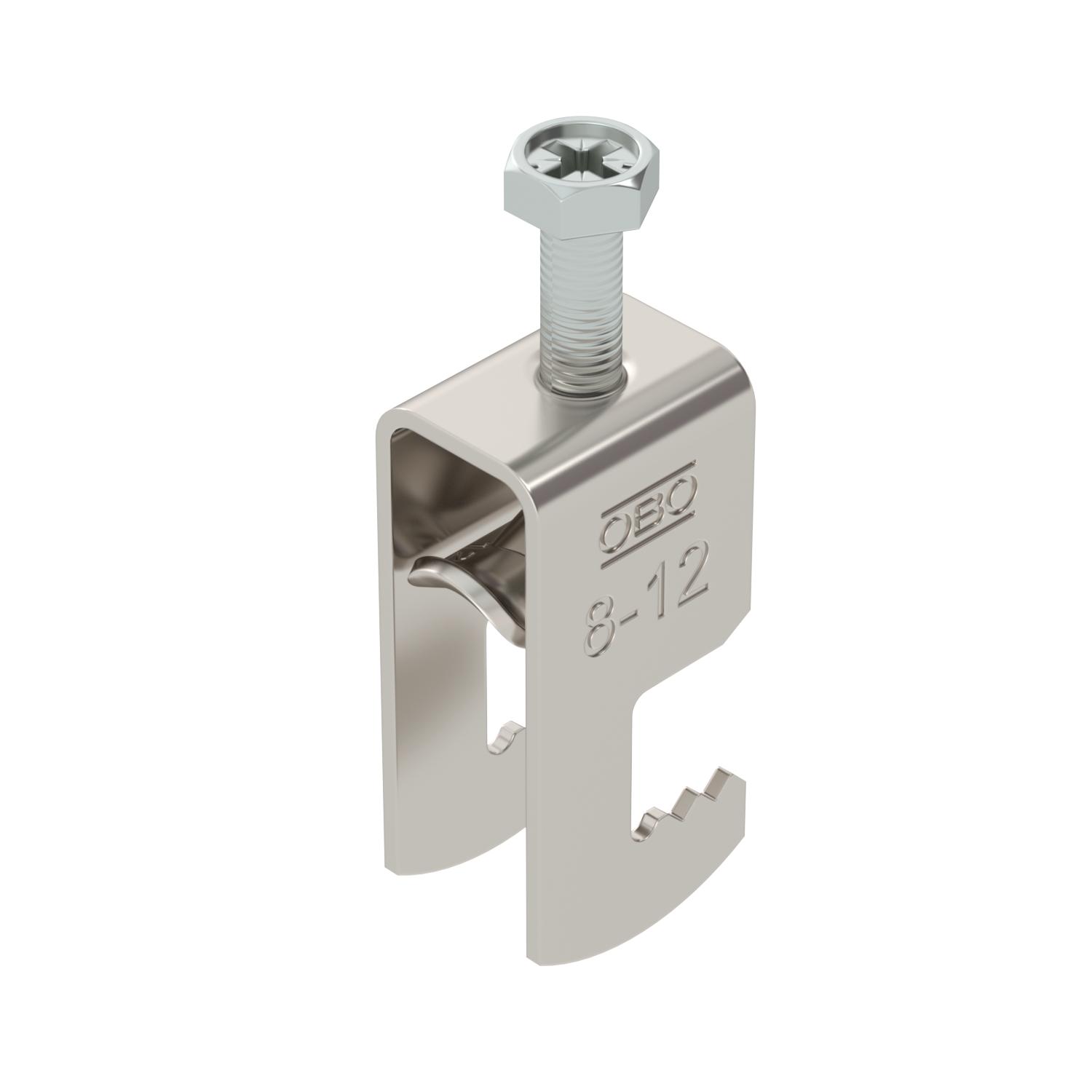

Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Fer plat
  • Montant en U
  • Clamp clip for flat and U-iron from 4–12 mm
Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique oui
Avec contre-plaque non

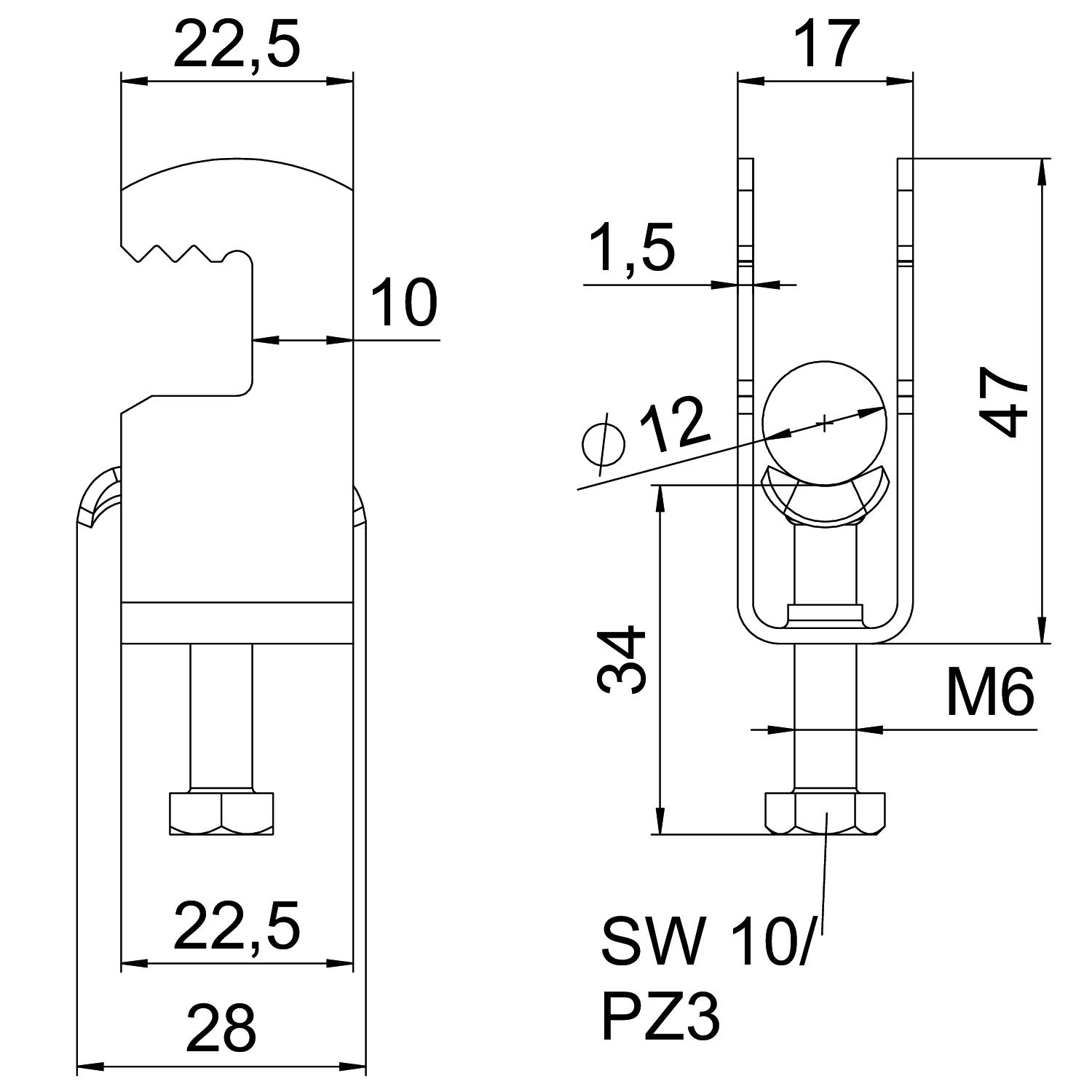

Cote A 22,5 mm
Cote B 17 mm
Cote c 28 mm
Cote L 34 mm
Cote t 1,5 mm
Dimension 08-12mm
Dimension G (mm) M6
Dimension H 47 mm
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 47 mm
Largeur 17 mm
Longueur 22,5 mm
Longueur dimensions extérieures 28 mm
Matériau acier inoxydable 1.4301
Matériau de la plaque acier inoxydable
max. Couple de serrage 3 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 12 mm
Plage de serrage D min. 8 mm
pour diamètre de tube max. 12 mm
pour diamètre de tube min. 8 mm
Qualité du matériau de la plaque Acier inoxydable 304 (1.4301)
Sans halogène oui
Supplément matériau Acier inoxydable
Supplément surface non traité
Surface nu, traité
Type de montage Profilé plat
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-F1-M-12 A2 8 mm 12 mm 3 Nm ----- 1187502
100 Pièce 655,45 CHF Prix / 100 Pièce
BS-F1-M-16 A2 12 mm 16 mm 3 Nm ----- 1187508
100 Pièce 721,00 CHF Prix / 100 Pièce
BS-F1-M-22 A2 16 mm 22 mm 3 Nm ----- 1187514
100 Pièce 793,10 CHF Prix / 100 Pièce
BS-F1-M-28 A2 22 mm 28 mm 3 Nm 120 101 655 1187520
100 Pièce 1.238,10 CHF Prix / 100 Pièce
BS-F1-M-34 A2 28 mm 34 mm 3 Nm 120 101 665 1187526
100 Pièce 1.487,30 CHF Prix / 100 Pièce
BS-F1-M-40 A2 34 mm 40 mm 3 Nm 120 101 675 1187532
100 Pièce 1.573,20 CHF Prix / 100 Pièce
