Bride de fixation 2056 pied F simple, plaque de pression en métal, FT 12 | 16 | 3

Bride de fixation 2056 pied F simple, plaque de pression en métal, FT

Réf. 1187408 | EAN 4012196853410 | ELDAS-No. 120 101 615

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

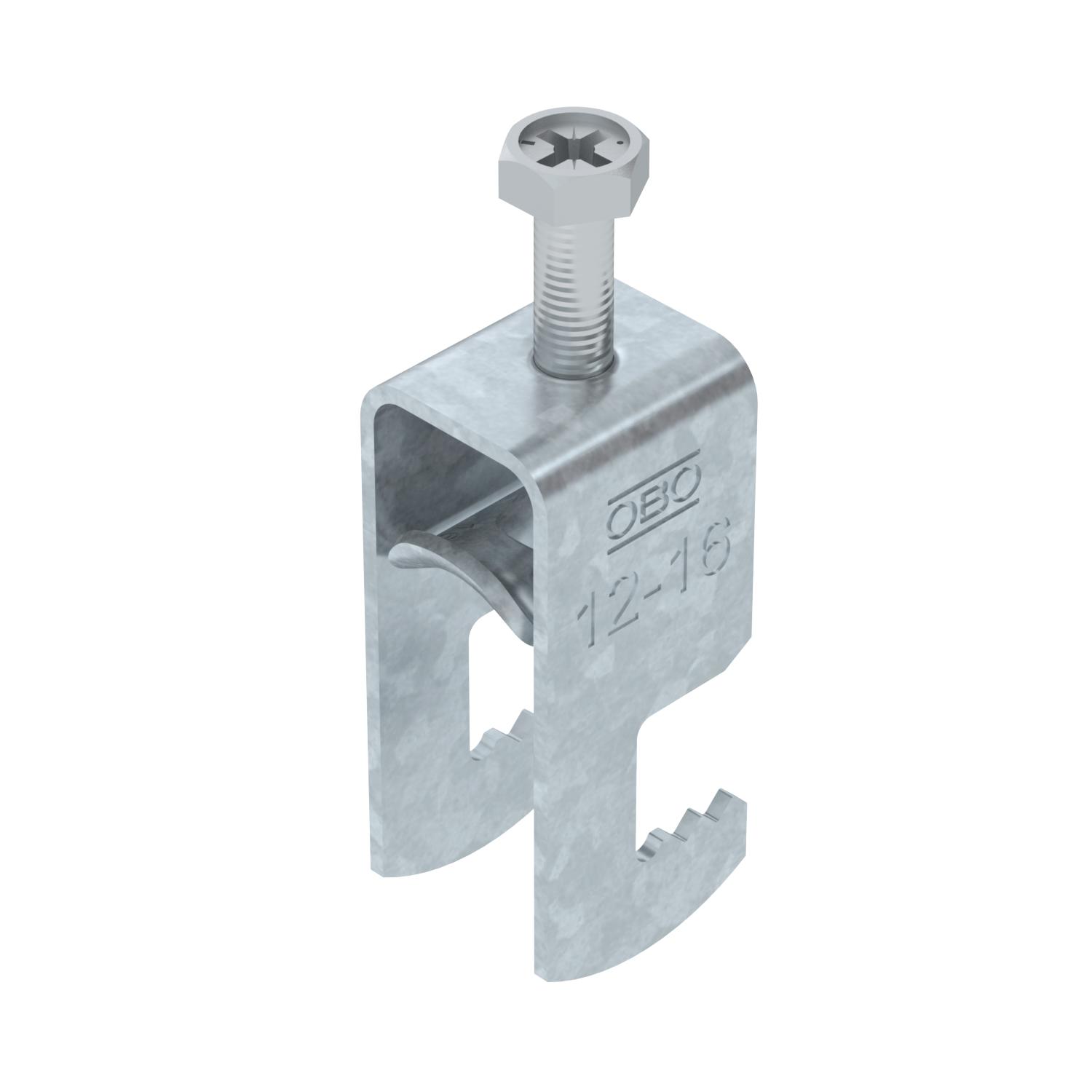

Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique	oui
Avec contre-plaque	non

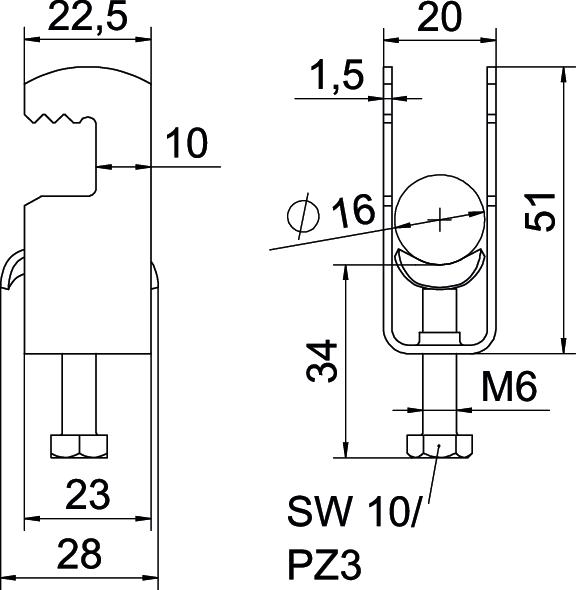

Cote A	22,5 mm
Cote B	20 mm
Cote c	28 mm
Cote L	34 mm
Cote t	1,5 mm
Dimension	12-16mm
Dimension G (mm)	M6
Dimension H	51 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,0881 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	51 mm
Largeur	20 mm
Longueur	22,5 mm

Longueur dimensions extérieures	28 mm
Matériau	acier
Matériau de la plaque	acier
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	16 mm
Plage de serrage D min.	12 mm
pour diamètre de tube max.	16 mm
pour diamètre de tube min.	12 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Profilé plat

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	120 101 605	1187402	Pièce	100 Pièce	297,07 CHF Prix / 100 Pièce
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	120 101 615	1187408	Pièce	100 Pièce	324,56 CHF Prix / 100 Pièce
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	120 101 625	1187414	Pièce	100 Pièce	334,49 CHF Prix / 100 Pièce
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	120 101 635	1187420	Pièce	100 Pièce	452,82 CHF Prix / 100 Pièce
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	120 101 645	1187426	Pièce	100 Pièce	492,84 CHF Prix / 100 Pièce
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	-----	1187432	Pièce	100 Pièce	513,10 CHF Prix / 100 Pièce
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	-----	1187438	Pièce	100 Pièce	602,05 CHF Prix / 100 Pièce
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	-----	1187444	Pièce	100 Pièce	625,20 CHF Prix / 100 Pièce
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	-----	1187450	Pièce	50 Pièce	673,55 CHF Prix / 100 Pièce
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	-----	1187456	Pièce	50 Pièce	719,40 CHF Prix / 100 Pièce
