Bride de fixation 2056 pied F simple, plaque de pression en métal, FT 58 | 64 | 5
morepic-1 morepic-2

Bride de fixation 2056 pied F simple, plaque de pression en métal, FT

Réf. 1187456 | EAN 4012196853533

Description du produit
Description du produit

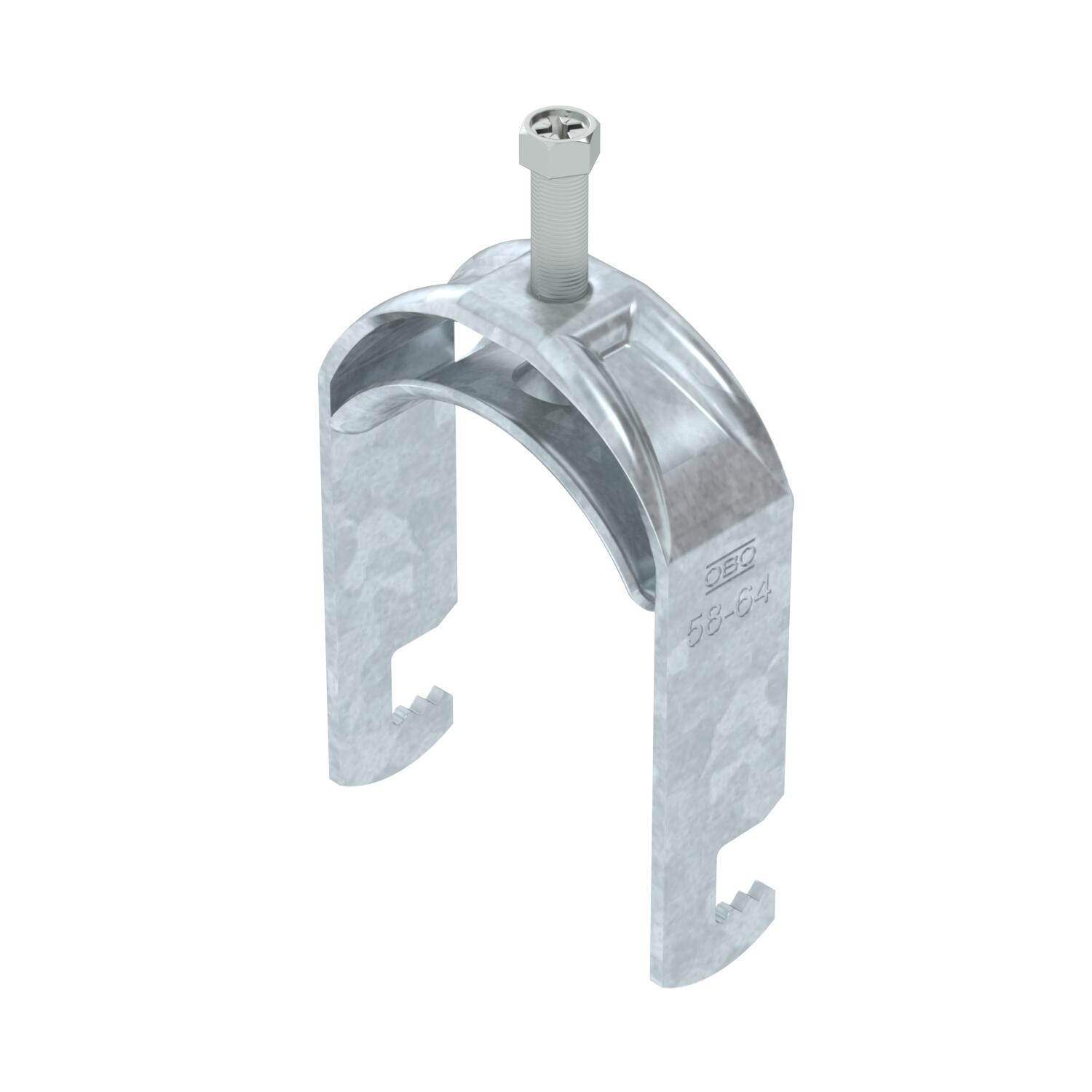

Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Fer plat
  • Montant en U
  • Clamp clip for flat and U-iron from 4–12 mm
Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique oui
Avec contre-plaque non

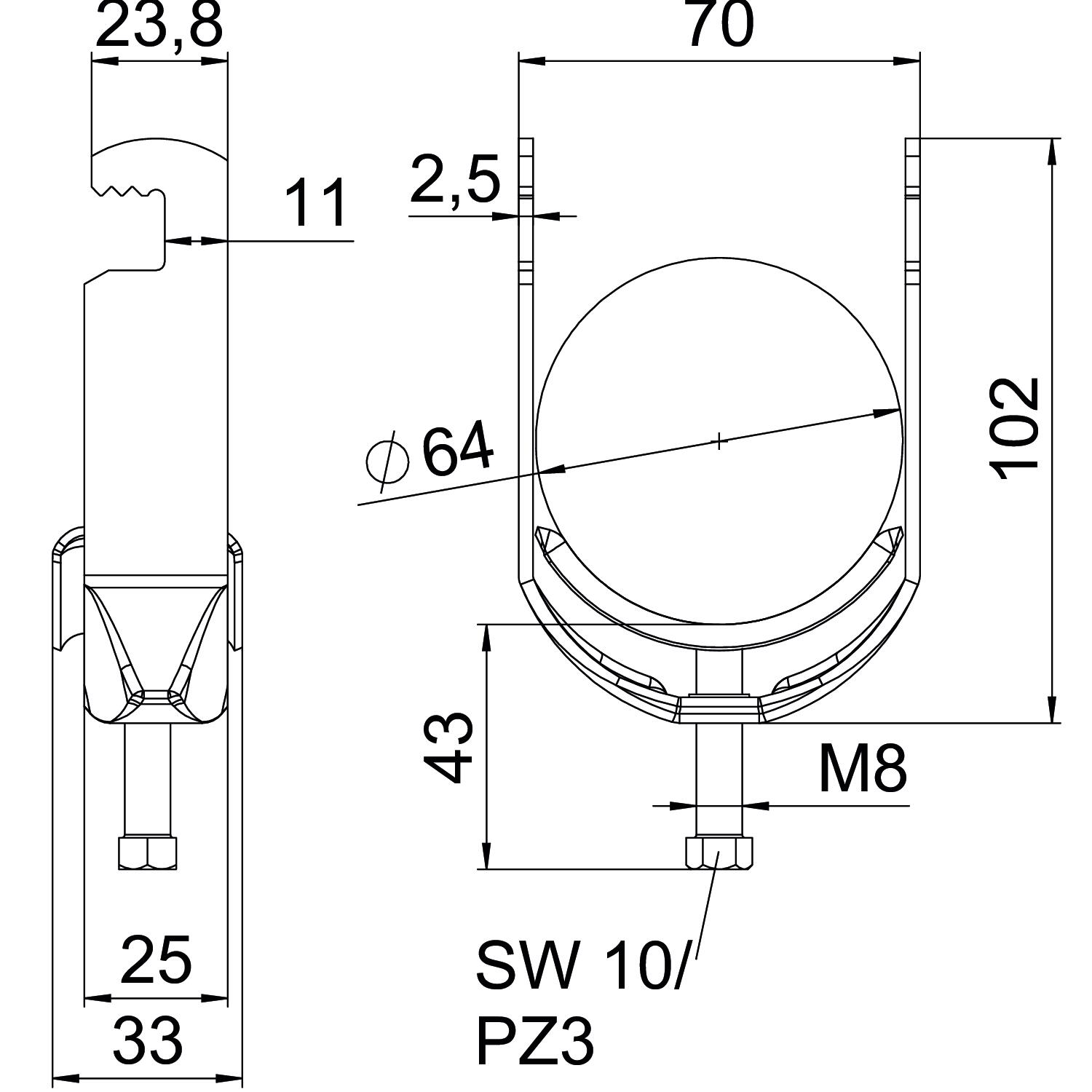

Cote A 25 mm
Cote B 70 mm
Cote c 33 mm
Cote L 43 mm
Cote t 2,5 mm
Dimension 58-64mm
Dimension G (mm) M8
Dimension H 102 mm
Épaisseur de tôle 2,5 mm
Filetage M8
Hauteur 102 mm
Largeur 70 mm
Longueur 25 mm
Longueur dimensions extérieures 33 mm
Matériau acier
Matériau de la plaque acier
max. Couple de serrage 5 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 64 mm
Plage de serrage D min. 58 mm
pour diamètre de tube max. 64 mm
pour diamètre de tube min. 58 mm
Sans halogène oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Profilé plat
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-F1-M-12 FT 8 mm 12 mm 3 Nm 120 101 605 1187402
100 Pièce 297,07 CHF Prix / 100 Pièce
BS-F1-M-16 FT 12 mm 16 mm 3 Nm 120 101 615 1187408
100 Pièce 324,56 CHF Prix / 100 Pièce
BS-F1-M-22 FT 16 mm 22 mm 3 Nm 120 101 625 1187414
100 Pièce 334,49 CHF Prix / 100 Pièce
BS-F1-M-28 FT 22 mm 28 mm 3 Nm 120 101 635 1187420
100 Pièce 452,82 CHF Prix / 100 Pièce
BS-F1-M-34 FT 28 mm 34 mm 3 Nm 120 101 645 1187426
100 Pièce 492,84 CHF Prix / 100 Pièce
BS-F1-M-40 FT 34 mm 40 mm 3 Nm ----- 1187432
100 Pièce 513,10 CHF Prix / 100 Pièce
BS-F1-M-46 FT 40 mm 46 mm 5 Nm ----- 1187438
100 Pièce 602,05 CHF Prix / 100 Pièce
BS-F1-M-52 FT 46 mm 52 mm 5 Nm ----- 1187444
100 Pièce 625,20 CHF Prix / 100 Pièce
BS-F1-M-58 FT 52 mm 58 mm 5 Nm ----- 1187450
50 Pièce 673,55 CHF Prix / 100 Pièce
BS-F1-M-64 FT 58 mm 64 mm 5 Nm ----- 1187456
50 Pièce 719,40 CHF Prix / 100 Pièce
