Bride de fixation 2056 pied H double, plaque de pression en matière plastique, Al 40 | 46 | 2

Bride de fixation 2056 pied H double, plaque de pression en matière plastique, Al

Réf. 1186443 | EAN 4012196848386 | ELDAS-No. 120 200 295

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage	2 Nm

Description du produit

Description du produit

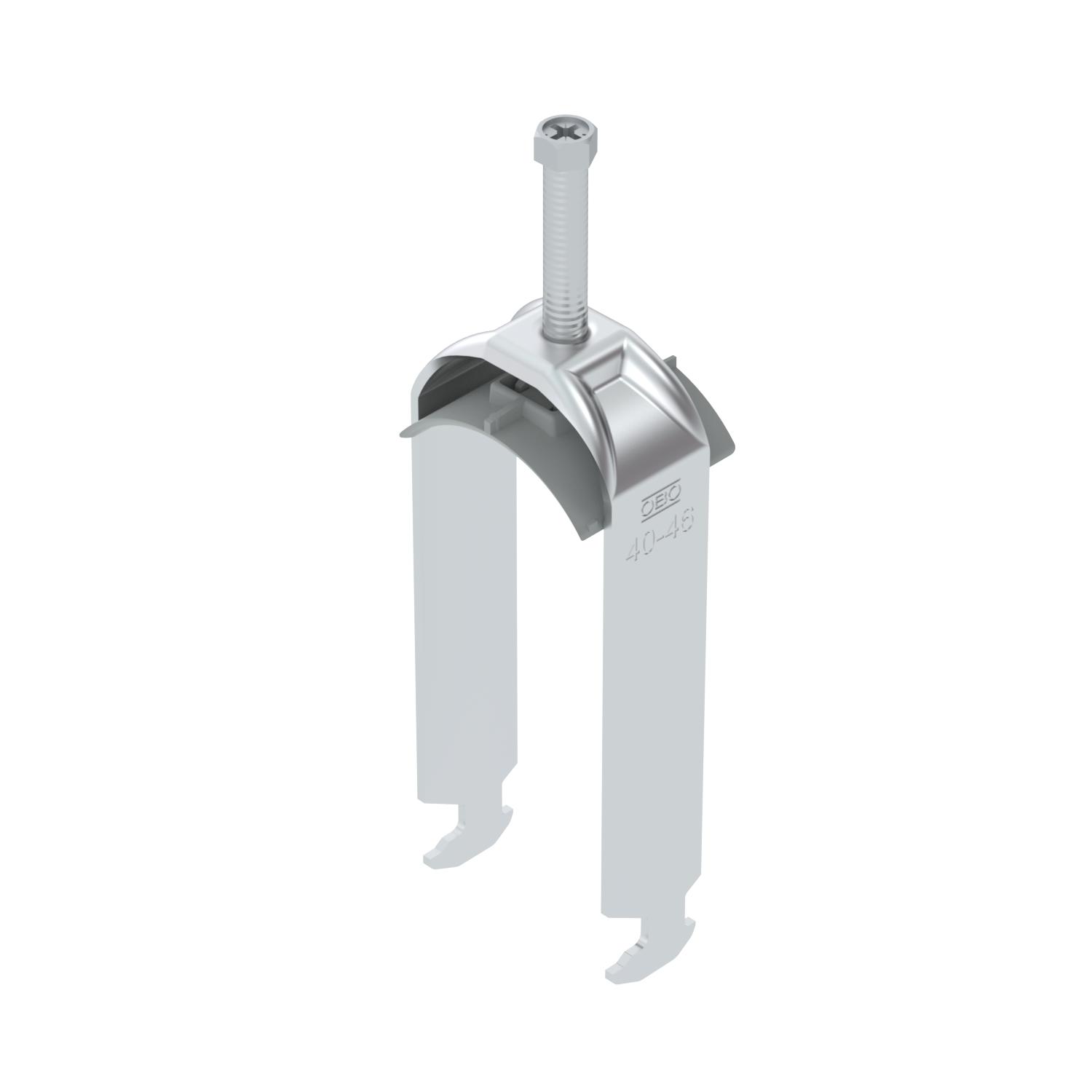

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

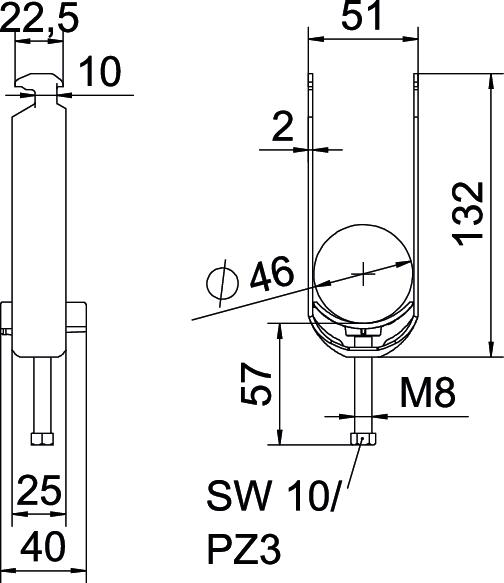

Cote A	25 mm
Cote B	51 mm
Cote c	40 mm
Cote L	58 mm
Cote t	2 mm
Dimension	40-46mm
Dimension G (mm)	M8
Dimension H	132 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,638 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	132 mm
Largeur	51 mm
Longueur	25 mm
Longueur dimensions extérieures	40 mm

Matériau	aluminium
Matériau de la plaque	Plastique
max. Couple de serrage	2 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	46 mm
Plage de serrage D min.	40 mm
pour diamètre de tube max.	46 mm
pour diamètre de tube min.	40 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H2-K-12 ALU	8 mm	12 mm	2 Nm	120 200 235	1186403	Pièce	50 Pièce	411,53 CHF Prix / 100 Pièce
BS-H2-K-16 ALU	12 mm	16 mm	2 Nm	120 200 245	1186410	Pièce	50 Pièce	482,67 CHF Prix / 100 Pièce
BS-H2-K-22 ALU	16 mm	22 mm	2 Nm	120 200 255	1186417	Pièce	50 Pièce	544,47 CHF Prix / 100 Pièce
BS-H2-K-28 ALU	22 mm	28 mm	2 Nm	120 200 265	1186423	Pièce	50 Pièce	606,21 CHF Prix / 100 Pièce
BS-H2-K-34 ALU	28 mm	34 mm	2 Nm	120 200 275	1186430	Pièce	50 Pièce	678,33 CHF Prix / 100 Pièce
BS-H2-K-40 ALU	34 mm	40 mm	2 Nm	120 200 285	1186437	Pièce	50 Pièce	740,12 CHF Prix / 100 Pièce
BS-H2-K-46 ALU	40 mm	46 mm	2 Nm	120 200 295	1186443	Pièce	50 Pièce	801,75 CHF Prix / 100 Pièce
BS-H2-K-52 ALU	46 mm	52 mm	2 Nm	120 200 305	1186450	Pièce	50 Pièce	862,73 CHF Prix / 100 Pièce
BS-H2-K-58 ALU	52 mm	58 mm	2 Nm	120 200 315	1186457	Pièce	50 Pièce	934,86 CHF Prix / 100 Pièce
