Bride de fixation 2056 pied H double, plaque de pression en matière plastique, FT 8 | 12 | 3

Bride de fixation 2056 pied H double, plaque de pression en matière plastique, FT

Réf. 1186203 | EAN 4012196846948 | ELDAS-No. 120 200 045

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

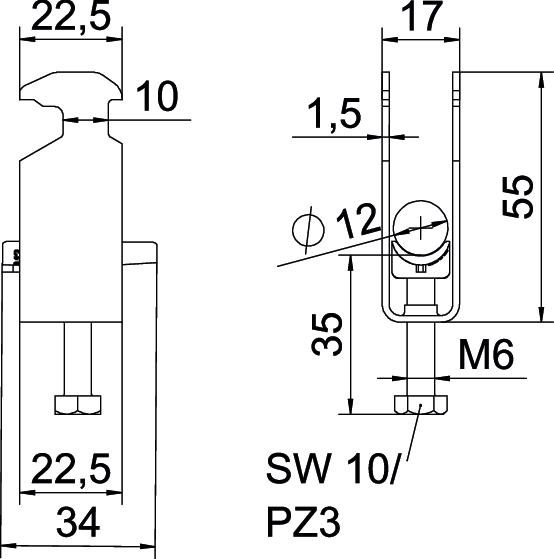

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non
Cote A	22,5 mm
Cote B	17 mm
Cote c	34 mm
Cote L	47 mm
Cote t	1,5 mm
Dimension	08-12mm
Dimension G (mm)	M6
Dimension H	55 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,079 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	55 mm
Largeur	17 mm
Longueur	22,5 mm
Longueur dimensions extérieures	34 mm

Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	12 mm
Plage de serrage D min.	8 mm
pour diamètre de tube max.	12 mm
pour diamètre de tube min.	8 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	120 200 045	1186203	Pièce	50 Pièce	342,64 CHF Prix / 100 Pièce
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	120 200 055	1186210	Pièce	50 Pièce	357,19 CHF Prix / 100 Pièce
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	120 200 065	1186217	Pièce	50 Pièce	375,61 CHF Prix / 100 Pièce
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	120 200 075	1186223	Pièce	50 Pièce	514,09 CHF Prix / 100 Pièce
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	120 200 085	1186230	Pièce	50 Pièce	517,56 CHF Prix / 100 Pièce
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	120 200 095	1186237	Pièce	50 Pièce	531,83 CHF Prix / 100 Pièce
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	120 200 105	1186243	Pièce	50 Pièce	613,83 CHF Prix / 100 Pièce
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	120 200 115	1186250	Pièce	50 Pièce	716,56 CHF Prix / 100 Pièce
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	120 200 125	1186257	Pièce	50 Pièce	785,52 CHF Prix / 100 Pièce
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	120 200 135	1186263	Pièce	50 Pièce	801,69 CHF Prix / 100 Pièce
