Bride de fixation 2056 pied H double, plaque de pression en métal, FT 22 | 28 | 3

Bride de fixation 2056 pied H double, plaque de pression en métal, FT

Réf. 1186023 | EAN 4012196848621 | ELDAS-No. 120 200 035

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

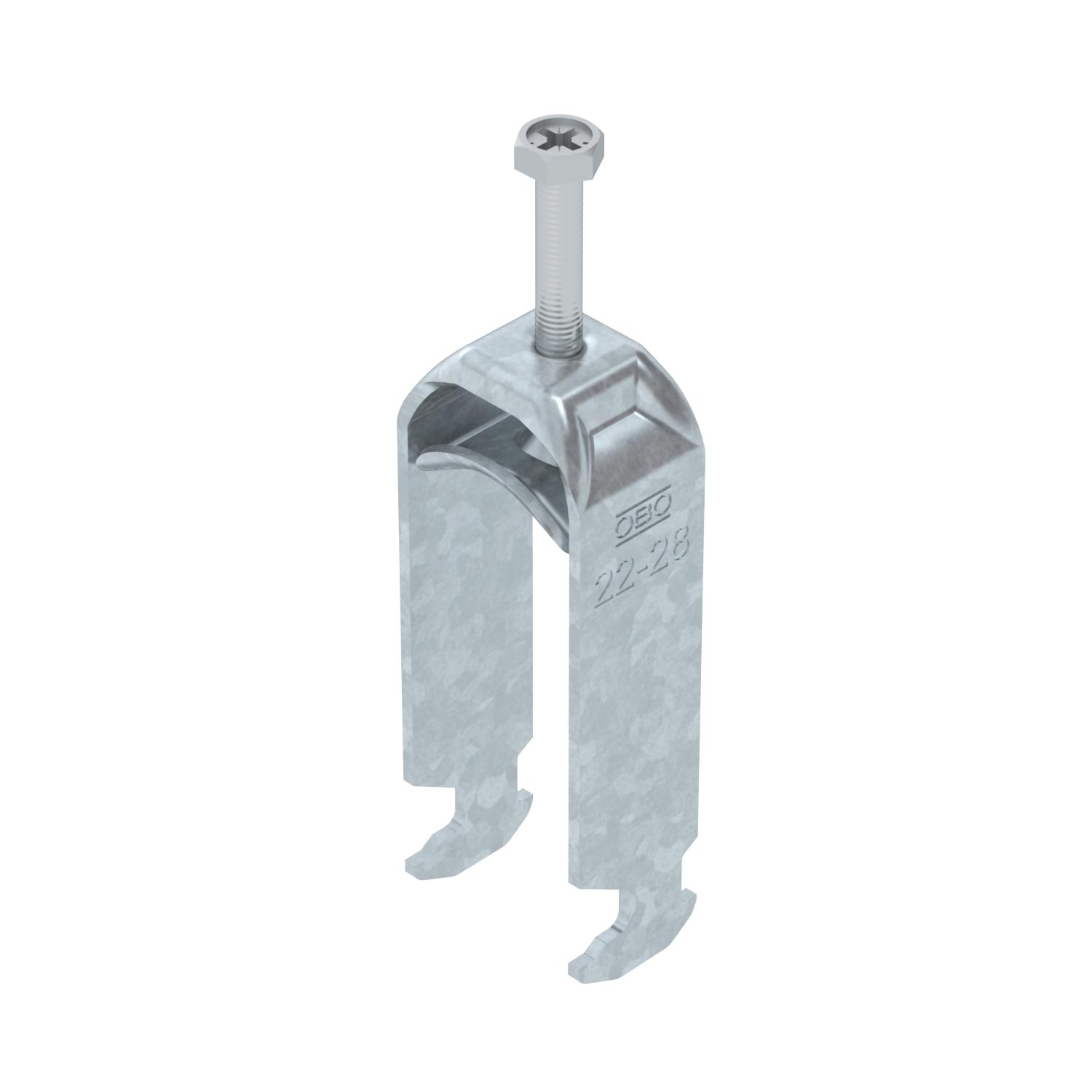

Bride de fixation avec embase à tête de marteau, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	non
Avec carter métallique	oui
Avec contre-plaque	non

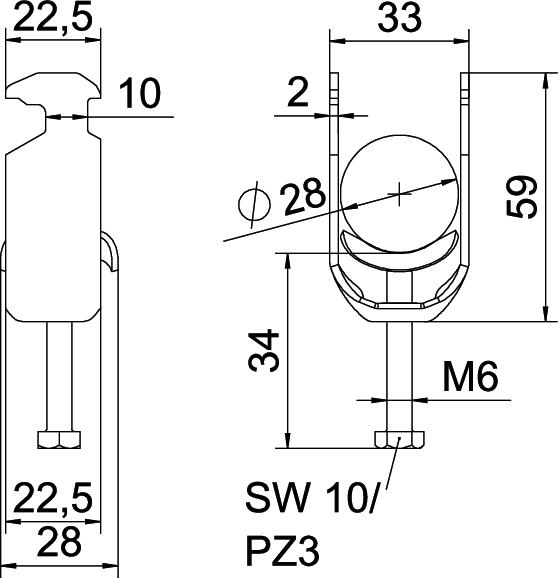

Cote A	22,5 mm
Cote B	33 mm
Cote c	28 mm
Cote L	34 mm
Cote t	2 mm
Dimension	22-28mm
Dimension G (mm)	M6
Dimension H	91 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,179 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	91 mm
Largeur	33 mm
Longueur	22,5 mm
Longueur dimensions extérieures	28 mm

Matériau	acier
Matériau de la plaque	acier
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	28 mm
Plage de serrage D min.	22 mm
pour diamètre de tube max.	28 mm
pour diamètre de tube min.	22 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Sans halogène	oui
Sécurité de fonctionnement	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	120 200 005	1186003	Pièce	50 Pièce	308,22 CHF Prix / 100 Pièce
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	120 200 015	1186010	Pièce	50 Pièce	347,37 CHF Prix / 100 Pièce
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	120 200 025	1186017	Pièce	50 Pièce	359,67 CHF Prix / 100 Pièce
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	120 200 035	1186023	Pièce	50 Pièce	558,39 CHF Prix / 100 Pièce
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	-----	1186030	Pièce	50 Pièce	631,65 CHF Prix / 100 Pièce
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	-----	1186037	Pièce	50 Pièce	660,40 CHF Prix / 100 Pièce
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	-----	1186043	Pièce	50 Pièce	646,95 CHF Prix / 100 Pièce
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	-----	1186050	Pièce	50 Pièce	710,00 CHF Prix / 100 Pièce
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	-----	1186057	Pièce	50 Pièce	843,40 CHF Prix / 100 Pièce
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	-----	1186063	Pièce	50 Pièce	887,45 CHF Prix / 100 Pièce
