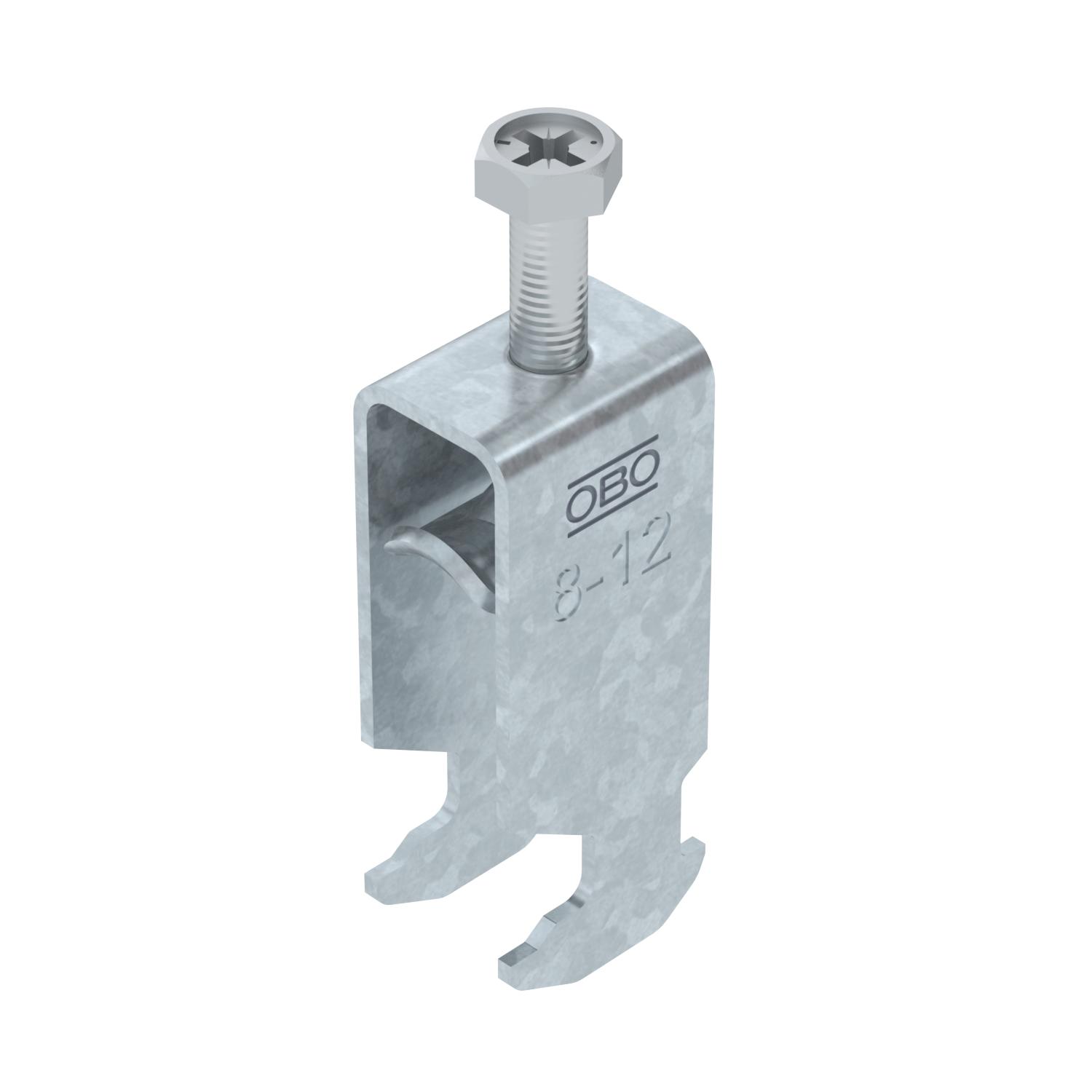

Bride de fixation 2056 pied H double, plaque de pression en métal, FT

Réf. 1186003 | EAN 4012196848539 | ELDAS-No. 120 200 005

Description du produit
Description du produit
Bride de fixation avec embase à tête de marteau, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Ouverture : 16-17 mm
  • Bride de fixation rapide pour rail profilé en C, ouverture 16-17 mm
  • Classe de sécurité de fonctionnement E30
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique non
Avec carter métallique oui
Avec contre-plaque non

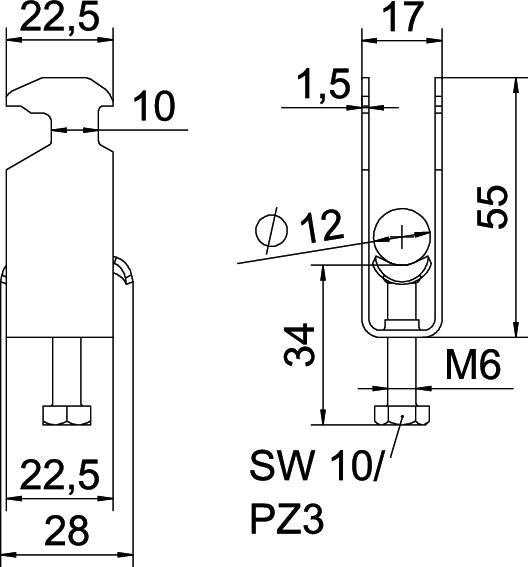

Cote A 22,5 mm
Cote B 17 mm
Cote c 28 mm
Cote L 34 mm
Cote t 1,5 mm
Dimension 08-12mm
Dimension G (mm) M6
Dimension H 55 mm
Empreinte CO₂ (GWP) du berceau à la porte 0,0833 kg CO₂e / 1 Pièce
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 55 mm
Largeur 17 mm
Longueur 22,5 mm
Longueur dimensions extérieures 28 mm
Matériau acier
Matériau de la plaque acier
max. Couple de serrage 3 Nm
Nombre de câbles/tubes 2
Ouverture 10 mm
Plage de serrage D max. 12 mm
Plage de serrage D min. 8 mm
pour diamètre de tube max. 12 mm
pour diamètre de tube min. 8 mm
Pour rail avec largeur de fente (avec intervalle) max. 17 mm
Pour rail avec largeur de fente (avec intervalle) min. 16 mm
Sans halogène oui
Sécurité de fonctionnement oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-H2-M-12 FT 8 mm 12 mm 3 Nm 120 200 005 1186003
50 Pièce 308,22 CHF Prix / 100 Pièce
BS-H2-M-16 FT 12 mm 16 mm 3 Nm 120 200 015 1186010
50 Pièce 347,37 CHF Prix / 100 Pièce
BS-H2-M-22 FT 16 mm 22 mm 3 Nm 120 200 025 1186017
50 Pièce 359,67 CHF Prix / 100 Pièce
BS-H2-M-28 FT 22 mm 28 mm 3 Nm 120 200 035 1186023
50 Pièce 558,39 CHF Prix / 100 Pièce
BS-H2-M-34 FT 28 mm 34 mm 3 Nm ----- 1186030
50 Pièce 631,65 CHF Prix / 100 Pièce
BS-H2-M-40 FT 34 mm 40 mm 3 Nm ----- 1186037
50 Pièce 660,40 CHF Prix / 100 Pièce
BS-H2-M-46 FT 40 mm 46 mm 5 Nm ----- 1186043
50 Pièce 646,95 CHF Prix / 100 Pièce
BS-H2-M-52 FT 46 mm 52 mm 5 Nm ----- 1186050
50 Pièce 710,00 CHF Prix / 100 Pièce
BS-H2-M-58 FT 52 mm 58 mm 5 Nm ----- 1186057
50 Pièce 843,40 CHF Prix / 100 Pièce
BS-H2-M-64 FT 58 mm 64 mm 5 Nm ----- 1186063
50 Pièce 887,45 CHF Prix / 100 Pièce
