Bride de fixation 2056 pied H simple, plaque de pression en matière plastique, A2 12 | 16 | 3

Bride de fixation 2056 pied H simple, plaque de pression en matière plastique, A2

Réf. 1186309 | EAN 4012196847662 | ELDAS-No. 120 100 445

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

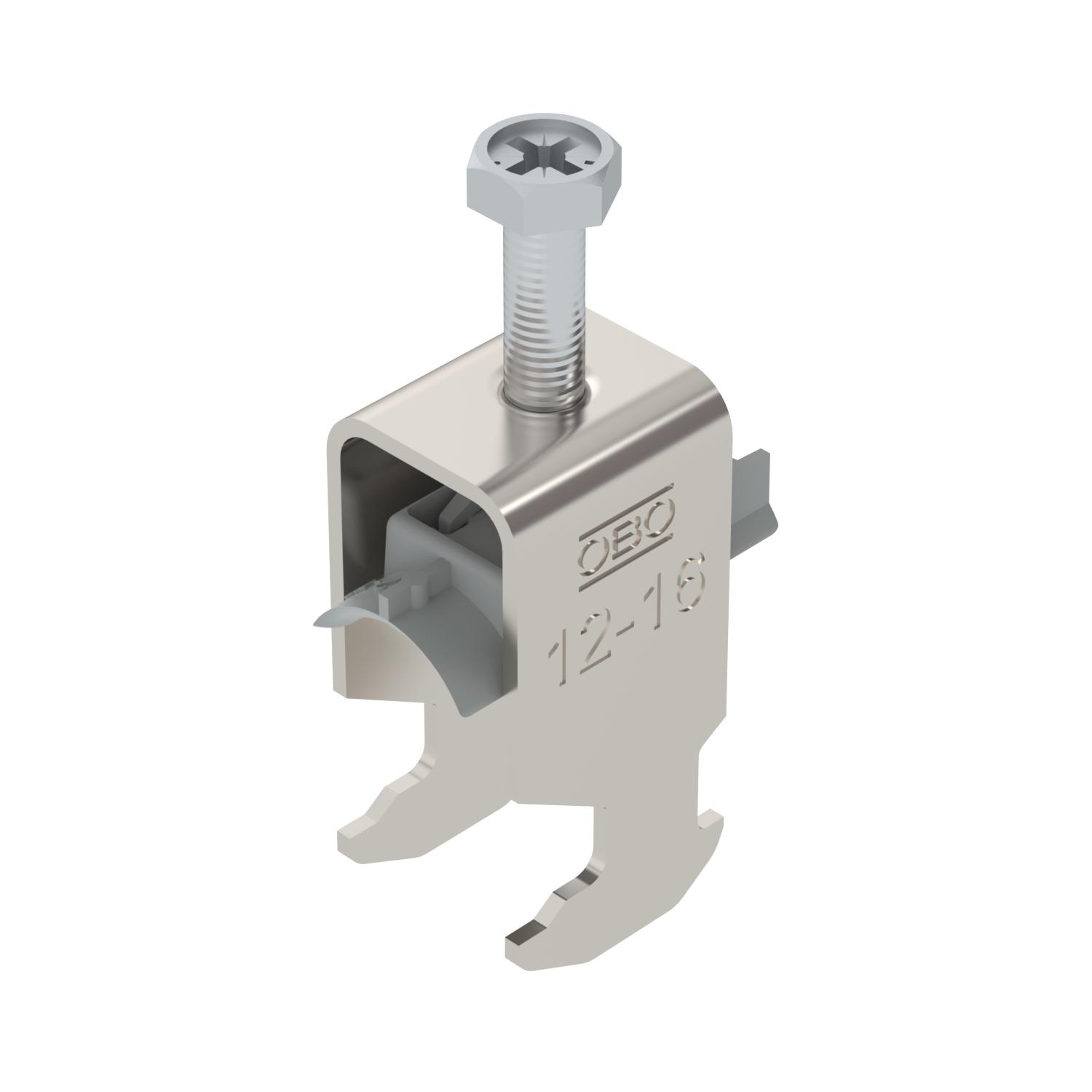

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

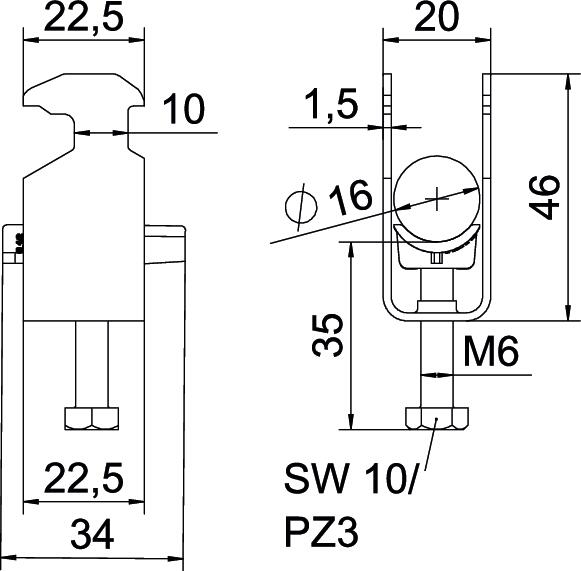

Cote A	22,5 mm
Cote B	20 mm
Cote c	34 mm
Cote L	35 mm
Cote t	1,5 mm
Dimension	12-16mm
Dimension G (mm)	M6
Dimension H	46 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,204 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	46 mm
Largeur	20 mm
Longueur	22,5 mm
Longueur dimensions extérieures	34 mm

Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	16 mm
Plage de serrage D min.	12 mm
pour diamètre de tube max.	16 mm
pour diamètre de tube min.	12 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	Acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	120 100 435	1186302	Pièce	50 Pièce	457,73 CHF Prix / 100 Pièce
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	120 100 445	1186309	Pièce	50 Pièce	464,89 CHF Prix / 100 Pièce
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	120 100 455	1186316	Pièce	50 Pièce	493,48 CHF Prix / 100 Pièce
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	120 100 465	1186322	Pièce	50 Pièce	550,70 CHF Prix / 100 Pièce
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	120 100 475	1186329	Pièce	50 Pièce	693,76 CHF Prix / 100 Pièce
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	120 100 485	1186336	Pièce	25 Pièce	722,40 CHF Prix / 100 Pièce
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	120 100 495	1186342	Pièce	25 Pièce	1.009,07 CHF Prix / 100 Pièce
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	120 100 505	1186349	Pièce	25 Pièce	1.053,77 CHF Prix / 100 Pièce
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	120 100 515	1186356	Pièce	25 Pièce	1.079,58 CHF Prix / 100 Pièce
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	120 100 525	1186362	Pièce	15 Pièce	1.109,26 CHF Prix / 100 Pièce
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	120 100 535	1186369	Pièce	15 Pièce	1.609,32 CHF Prix / 100 Pièce
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	120 100 545	1186376	Pièce	10 Pièce	1.784,13 CHF Prix / 100 Pièce
