Bride de fixation 2056 pied H simple, plaque de pression en matière plastique, Al 28 | 34 | 2

Bride de fixation 2056 pied H simple, plaque de pression en matière plastique, Al

Réf. 1186429 | EAN 4012196848270 | ELDAS-No. 120 100 595

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage	2 Nm

Description du produit

Description du produit

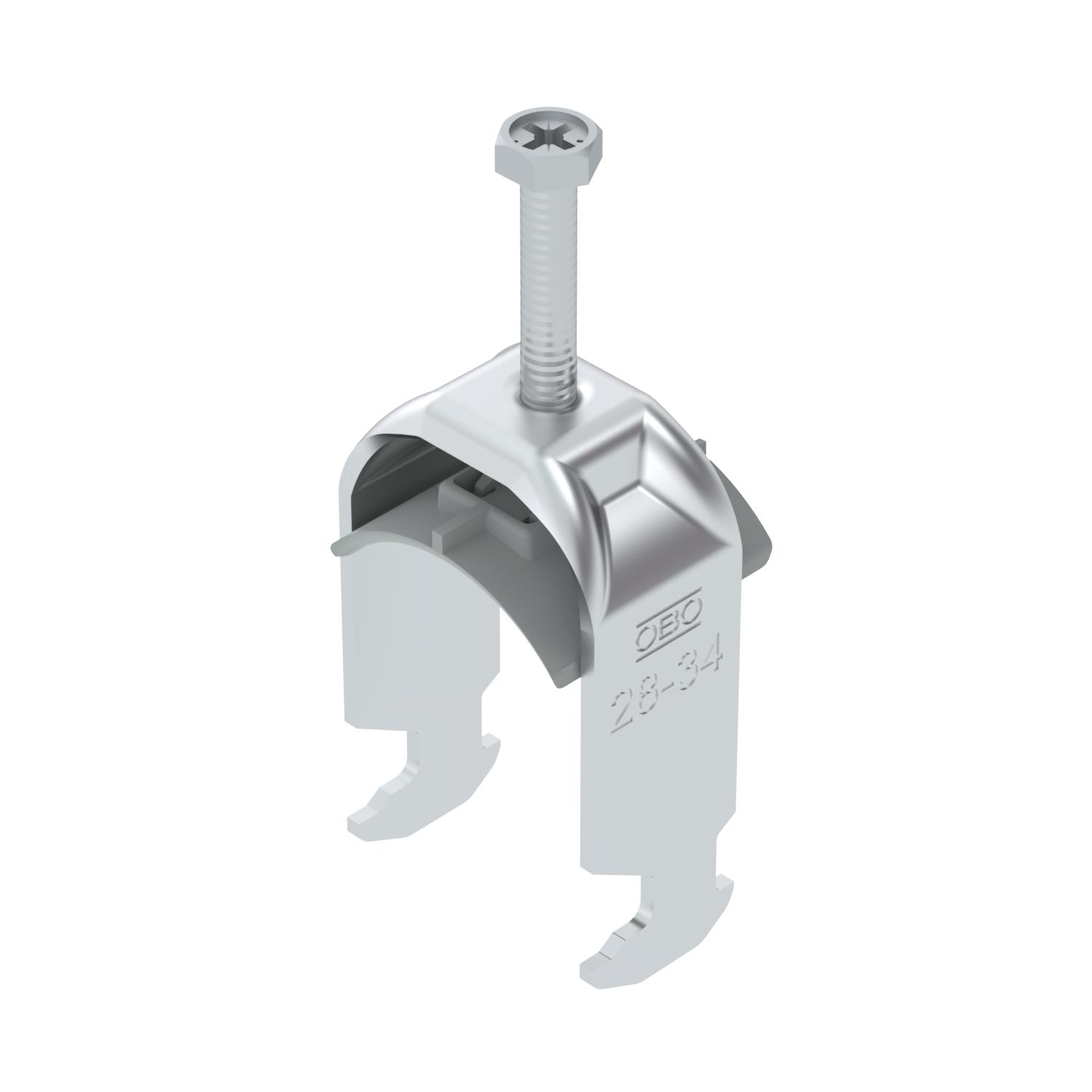

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

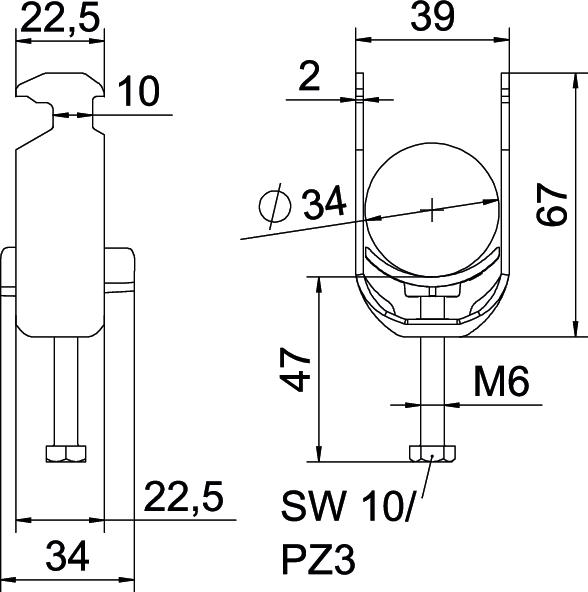

Cote A	22,5 mm
Cote B	39 mm
Cote c	34 mm
Cote L	47 mm
Cote t	2 mm
Dimension	28-34mm
Dimension G (mm)	M6
Dimension H	67 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,3067 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	67 mm
Largeur	39 mm
Longueur	22,5 mm
Longueur dimensions extérieures	34 mm

Matériau	aluminium
Matériau de la plaque	Plastique
max. Couple de serrage	2 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	34 mm
Plage de serrage D min.	28 mm
pour diamètre de tube max.	34 mm
pour diamètre de tube min.	28 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	120 100 555	1186402	Pièce	100 Pièce	349,22 CHF Prix / 100 Pièce
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	120 100 565	1186409	Pièce	100 Pièce	355,86 CHF Prix / 100 Pièce
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	120 100 575	1186416	Pièce	100 Pièce	358,86 CHF Prix / 100 Pièce
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	120 100 585	1186422	Pièce	100 Pièce	375,32 CHF Prix / 100 Pièce
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	120 100 595	1186429	Pièce	100 Pièce	411,13 CHF Prix / 100 Pièce
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	120 100 605	1186436	Pièce	100 Pièce	436,31 CHF Prix / 100 Pièce
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	120 100 615	1186442	Pièce	100 Pièce	477,42 CHF Prix / 100 Pièce
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	120 100 625	1186449	Pièce	100 Pièce	520,85 CHF Prix / 100 Pièce
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	120 100 635	1186456	Pièce	50 Pièce	583,45 CHF Prix / 100 Pièce
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	120 100 645	1186462	Pièce	50 Pièce	628,20 CHF Prix / 100 Pièce
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	120 100 655	1186469	Pièce	50 Pièce	714,08 CHF Prix / 100 Pièce
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	120 100 665	1186476	Pièce	25 Pièce	1.256,99 CHF Prix / 100 Pièce
