Bride de fixation 2056 pied H simple, plaque de pression en matière plastique, FT 70 | 76 | 5

Bride de fixation 2056 pied H simple, plaque de pression en matière plastique, FT

Réf. 1186276 | EAN 4012196847372 | ELDAS-No. 120 100 395

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

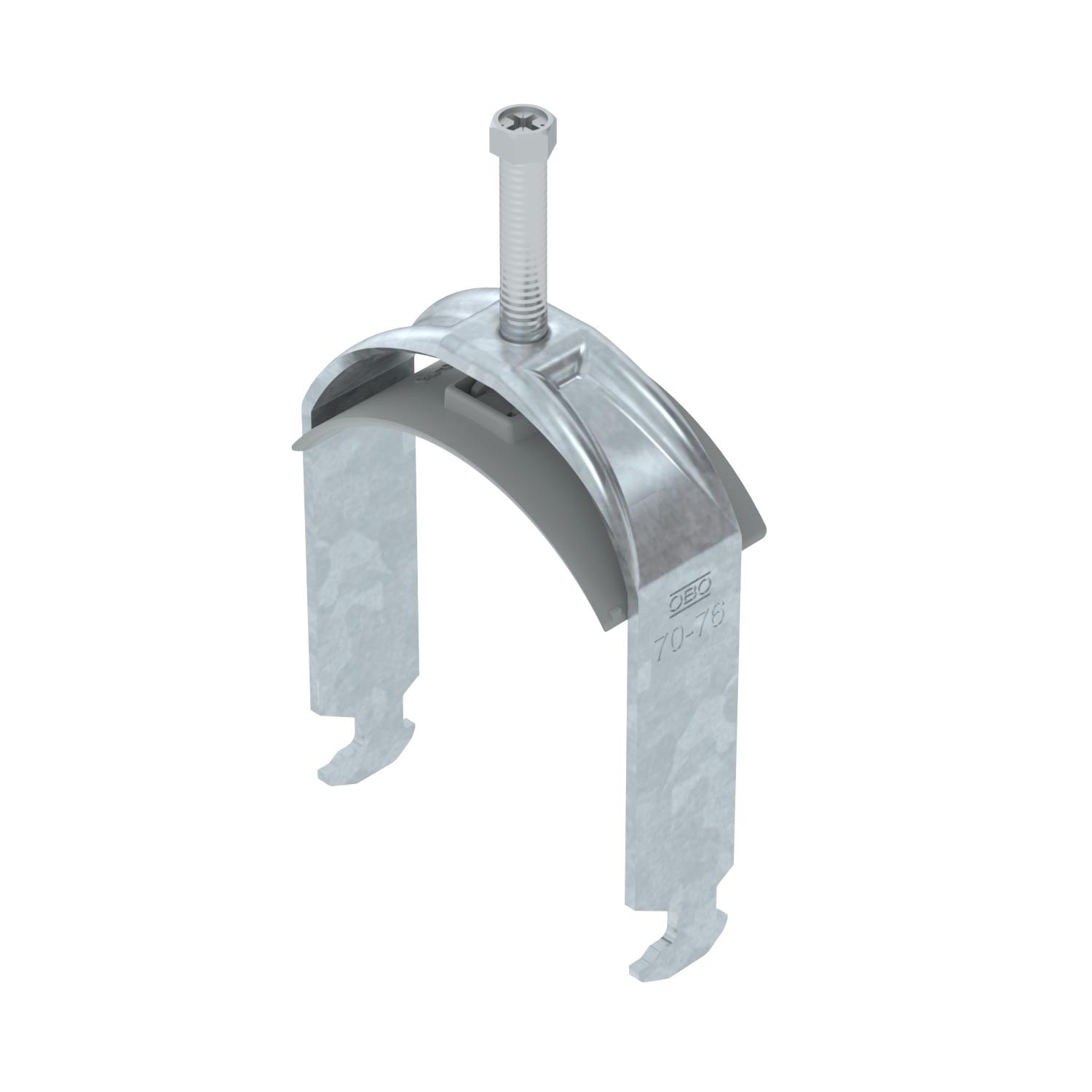

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

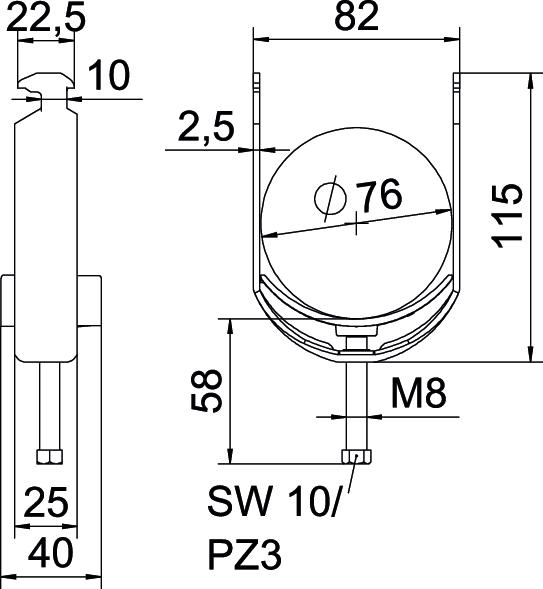

Cote A	25 mm
Cote B	82 mm
Cote c	40 mm
Cote L	58 mm
Cote t	2,5 mm
Dimension	70-76mm
Dimension G (mm)	M8
Dimension H	115 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,34 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	115 mm
Largeur	82 mm
Longueur	25 mm
Longueur dimensions extérieures	40 mm

Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	76 mm
Plage de serrage D min.	70 mm
pour diamètre de tube max.	76 mm
pour diamètre de tube min.	70 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	120 100 275	1186202	Pièce	100 Pièce	213,91 CHF Prix / 100 Pièce
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	120 100 285	1186209	Pièce	100 Pièce	236,89 CHF Prix / 100 Pièce
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	120 100 295	1186216	Pièce	100 Pièce	236,89 CHF Prix / 100 Pièce
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	120 100 305	1186222	Pièce	100 Pièce	261,03 CHF Prix / 100 Pièce
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	120 100 315	1186229	Pièce	100 Pièce	332,41 CHF Prix / 100 Pièce
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	120 100 325	1186236	Pièce	100 Pièce	379,42 CHF Prix / 100 Pièce
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	120 100 335	1186242	Pièce	100 Pièce	426,54 CHF Prix / 100 Pièce
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	120 100 345	1186249	Pièce	100 Pièce	450,74 CHF Prix / 100 Pièce
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	120 100 355	1186256	Pièce	100 Pièce	581,30 CHF Prix / 100 Pièce
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	120 100 375	1186262	Pièce	100 Pièce	544,99 CHF Prix / 100 Pièce
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	120 100 385	1186269	Pièce	50 Pièce	829,87 CHF Prix / 100 Pièce
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	120 100 395	1186276	Pièce	25 Pièce	1.126,93 CHF Prix / 100 Pièce
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	120 100 405	1186282	Pièce	25 Pièce	1.197,04 CHF Prix / 100 Pièce
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	120 100 415	1186289	Pièce	25 Pièce	1.256,36 CHF Prix / 100 Pièce
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	120 100 425	1186297	Pièce	25 Pièce	1.327,56 CHF Prix / 100 Pièce
