Bride de fixation 2056 pied H simple, plaque de pression en métal, A2 52 | 58 | 5

Bride de fixation 2056 pied H simple, plaque de pression en métal, A2

Réf. 1186156 | EAN 4012196848997 | ELDAS-No. 120 100 235

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec embase à tête de marteau, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	non
Avec carter métallique	oui
Avec contre-plaque	non

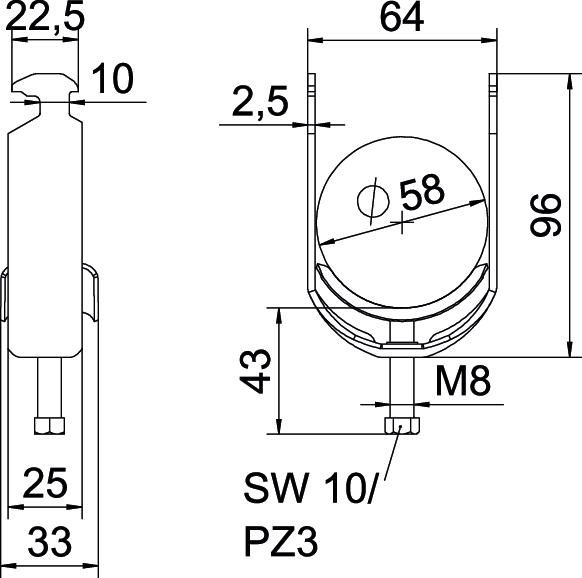

Cote A	25 mm
Cote B	64 mm
Cote c	33 mm
Cote L	43 mm
Cote t	2,5 mm
Dimension	52-58mm
Dimension G (mm)	M8
Dimension H	96 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,941 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	96 mm
Largeur	64 mm
Longueur	25 mm
Longueur dimensions extérieures	33 mm

Matériau	acier inoxydable 1.4301
Matériau de la plaque	acier inoxydable
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	58 mm
Plage de serrage D min.	52 mm
pour diamètre de tube max.	58 mm
pour diamètre de tube min.	52 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Acier inoxydable 304 (1.4301)
Sans halogène	oui
Sécurité de fonctionnement	oui
Supplément matériau	Acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	120 100 155	1186102	Pièce	50 Pièce	829,64 CHF Prix / 100 Pièce
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	120 100 165	1186109	Pièce	50 Pièce	843,91 CHF Prix / 100 Pièce
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	120 100 175	1186116	Pièce	50 Pièce	872,55 CHF Prix / 100 Pièce
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	120 100 185	1186122	Pièce	25 Pièce	893,97 CHF Prix / 100 Pièce
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	120 100 195	1186129	Pièce	25 Pièce	908,29 CHF Prix / 100 Pièce
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	120 100 205	1186136	Pièce	25 Pièce	915,40 CHF Prix / 100 Pièce
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	120 100 215	1186142	Pièce	25 Pièce	1.008,43 CHF Prix / 100 Pièce
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	120 100 225	1186149	Pièce	25 Pièce	1.072,76 CHF Prix / 100 Pièce
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	120 100 235	1186156	Pièce	15 Pièce	1.151,48 CHF Prix / 100 Pièce
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	120 100 245	1186162	Pièce	15 Pièce	1.215,82 CHF Prix / 100 Pièce
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	120 100 255	1186169	Pièce	15 Pièce	1.294,52 CHF Prix / 100 Pièce
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	120 100 265	1186176	Pièce	10 Pièce	1.501,85 CHF Prix / 100 Pièce
