Bride de fixation 2056 pied H simple, plaque de pression en métal, FT 46 | 52 | 5

Bride de fixation 2056 pied H simple, plaque de pression en métal, FT

Réf. 1186049 | EAN 4012196848737 | ELDAS-No. 120 100 075

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec embase à tête de marteau, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. La contre-plaque doit être commandée séparément.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	non
Avec carter métallique	oui
Avec contre-plaque	non

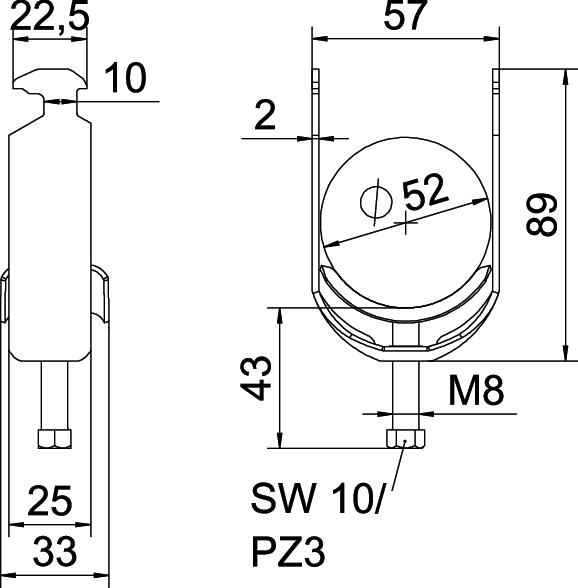

Cote A	25 mm
Cote B	57 mm
Cote c	33 mm
Cote L	43 mm
Cote t	2 mm
Dimension	46-52mm
Dimension G (mm)	M8
Dimension H	89 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,2423 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	89 mm
Largeur	57 mm
Longueur	25 mm
Longueur dimensions extérieures	33 mm

Matériau	acier
Matériau de la plaque	acier
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	52 mm
Plage de serrage D min.	46 mm
pour diamètre de tube max.	52 mm
pour diamètre de tube min.	46 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Sans halogène	oui
Sécurité de fonctionnement	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	120 100 005	1186002	Pièce	100 Pièce	214,08 CHF Prix / 100 Pièce
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	120 100 015	1186009	Pièce	100 Pièce	222,63 CHF Prix / 100 Pièce
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	120 100 025	1186016	Pièce	100 Pièce	243,24 CHF Prix / 100 Pièce
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	120 100 035	1186022	Pièce	100 Pièce	264,26 CHF Prix / 100 Pièce
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	120 100 045	1186029	Pièce	100 Pièce	318,43 CHF Prix / 100 Pièce
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	120 100 055	1186036	Pièce	100 Pièce	453,68 CHF Prix / 100 Pièce
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	120 100 065	1186042	Pièce	100 Pièce	506,81 CHF Prix / 100 Pièce
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	120 100 075	1186049	Pièce	100 Pièce	528,94 CHF Prix / 100 Pièce
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	120 100 085	1186056	Pièce	100 Pièce	566,53 CHF Prix / 100 Pièce
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	120 100 095	1186062	Pièce	100 Pièce	677,70 CHF Prix / 100 Pièce
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	120 100 105	1186069	Pièce	50 Pièce	832,87 CHF Prix / 100 Pièce
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	120 100 115	1186076	Pièce	25 Pièce	1.043,54 CHF Prix / 100 Pièce
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	120 100 125	1186082	Pièce	25 Pièce	1.102,79 CHF Prix / 100 Pièce
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	120 100 135	1186089	Pièce	25 Pièce	1.255,49 CHF Prix / 100 Pièce
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	120 100 145	1186097	Pièce	25 Pièce	1.349,50 CHF Prix / 100 Pièce
