Bride de fixation 2056 pied H triple, plaque de pression en matière plastique, FT 40 | 46 | 5

Bride de fixation 2056 pied H triple, plaque de pression en matière plastique, FT

Réf. 1186244 | EAN 4012196847235 | ELDAS-No. 120 300 105

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

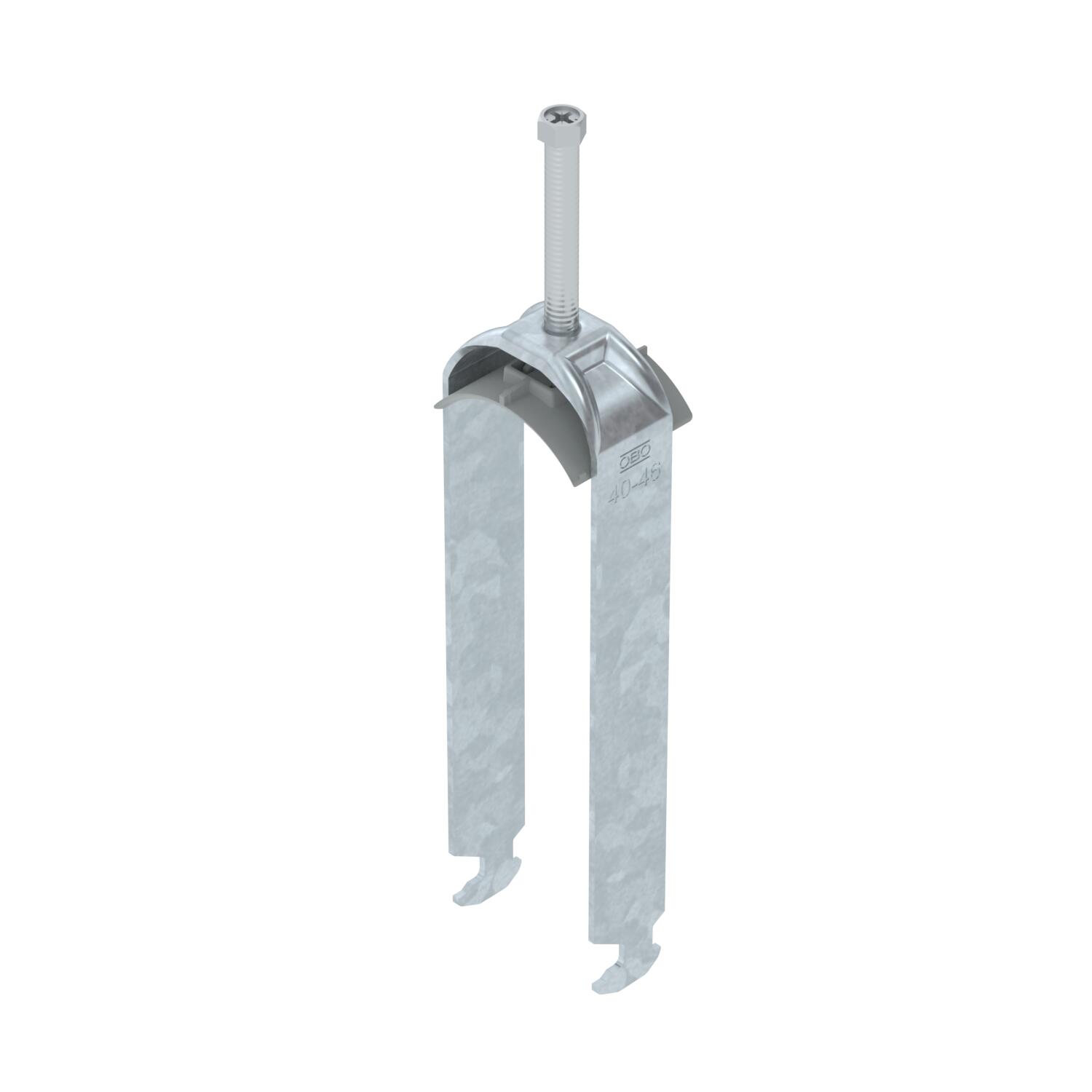

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 3 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

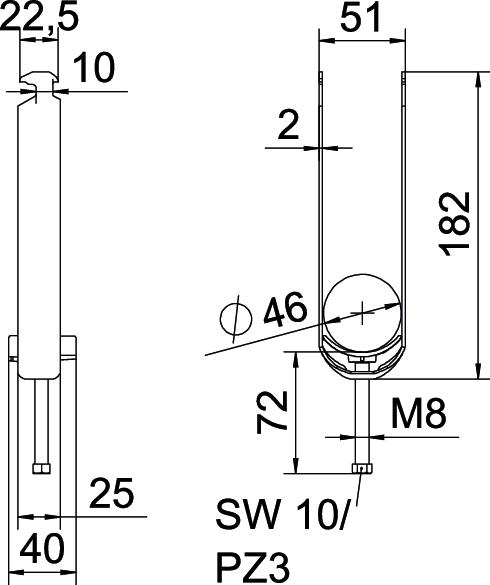

Cote A	25 mm
Cote B	51 mm
Cote c	40 mm
Cote L	72 mm
Cote t	2 mm
Dimension	40-46mm
Dimension G (mm)	M8
Dimension H	182 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,3512 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	182 mm
Largeur	51 mm
Longueur	25 mm
Longueur dimensions extérieures	40 mm

Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	3
Ouverture	10 mm
Plage de serrage D max.	46 mm
Plage de serrage D min.	40 mm
pour diamètre de tube max.	46 mm
pour diamètre de tube min.	40 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H3-K-12 FT	8 mm	12 mm	3 Nm	120 300 045	1186204	Pièce	50 Pièce	390,68 CHF Prix / 100 Pièce
BS-H3-K-16 FT	12 mm	16 mm	3 Nm	120 300 055	1186211	Pièce	50 Pièce	512,42 CHF Prix / 100 Pièce
BS-H3-K-22 FT	16 mm	22 mm	3 Nm	120 300 065	1186218	Pièce	50 Pièce	526,80 CHF Prix / 100 Pièce
BS-H3-K-28 FT	22 mm	28 mm	3 Nm	120 300 075	1186224	Pièce	50 Pièce	611,80 CHF Prix / 100 Pièce
BS-H3-K-34 FT	28 mm	34 mm	3 Nm	120 300 085	1186231	Pièce	50 Pièce	614,99 CHF Prix / 100 Pièce
BS-H3-K-40 FT	34 mm	40 mm	3 Nm	120 300 095	1186238	Pièce	50 Pièce	686,36 CHF Prix / 100 Pièce
BS-H3-K-46 FT	40 mm	46 mm	5 Nm	120 300 105	1186244	Pièce	25 Pièce	791,93 CHF Prix / 100 Pièce
