Bride de fixation 2056 pied H triple, plaque de pression en métal, FT
Réf. 1186044 | EAN 4012196848720
- Description du produit
-

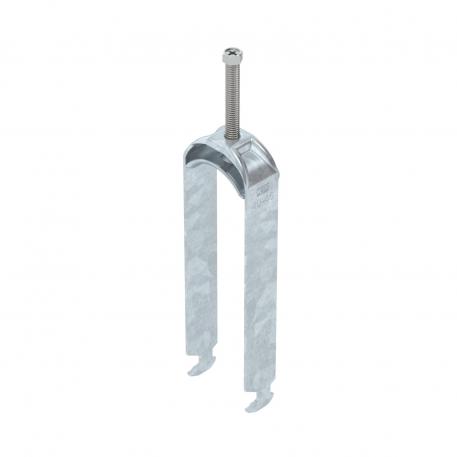

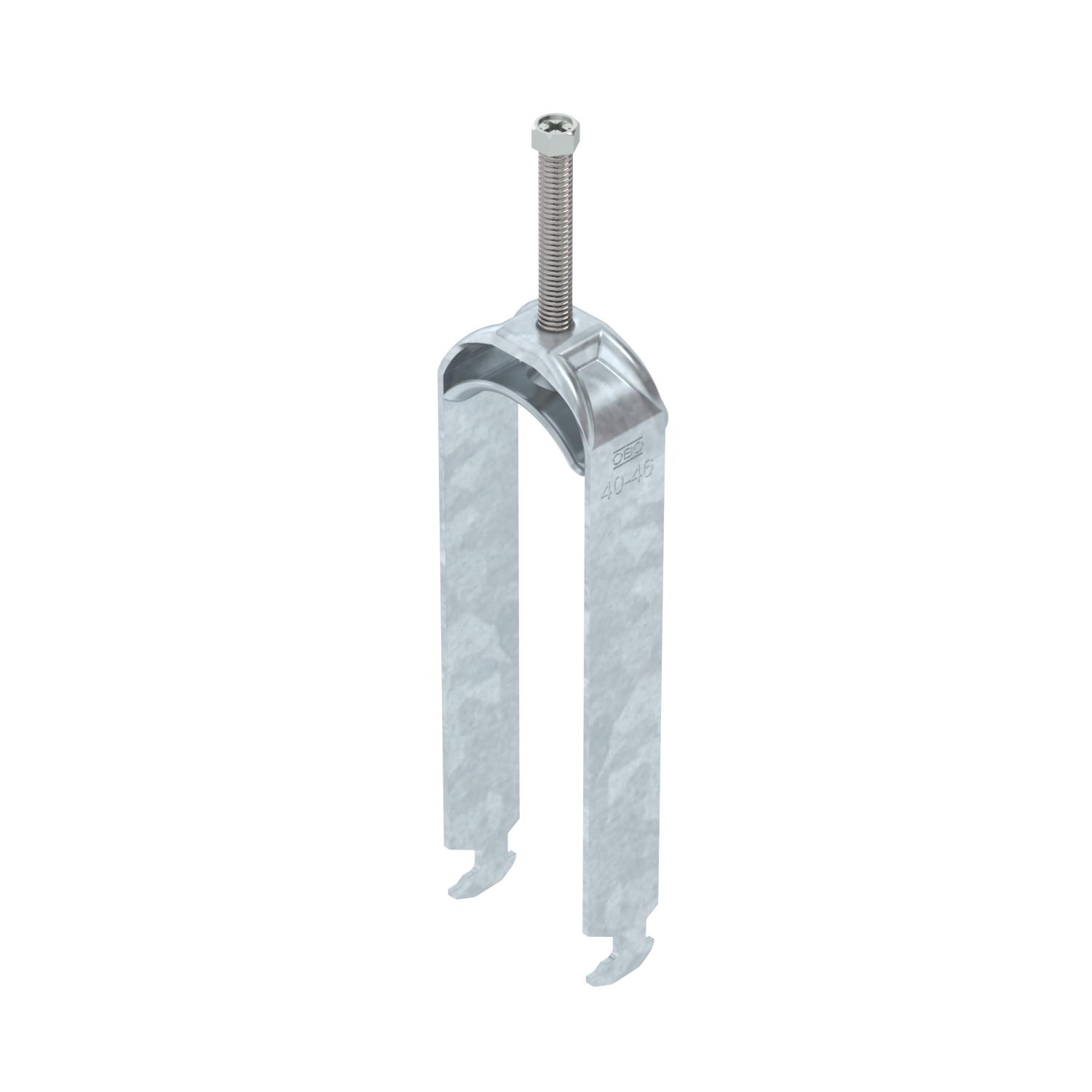

Description du produitBride de fixation avec embase à tête de marteau, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 3 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

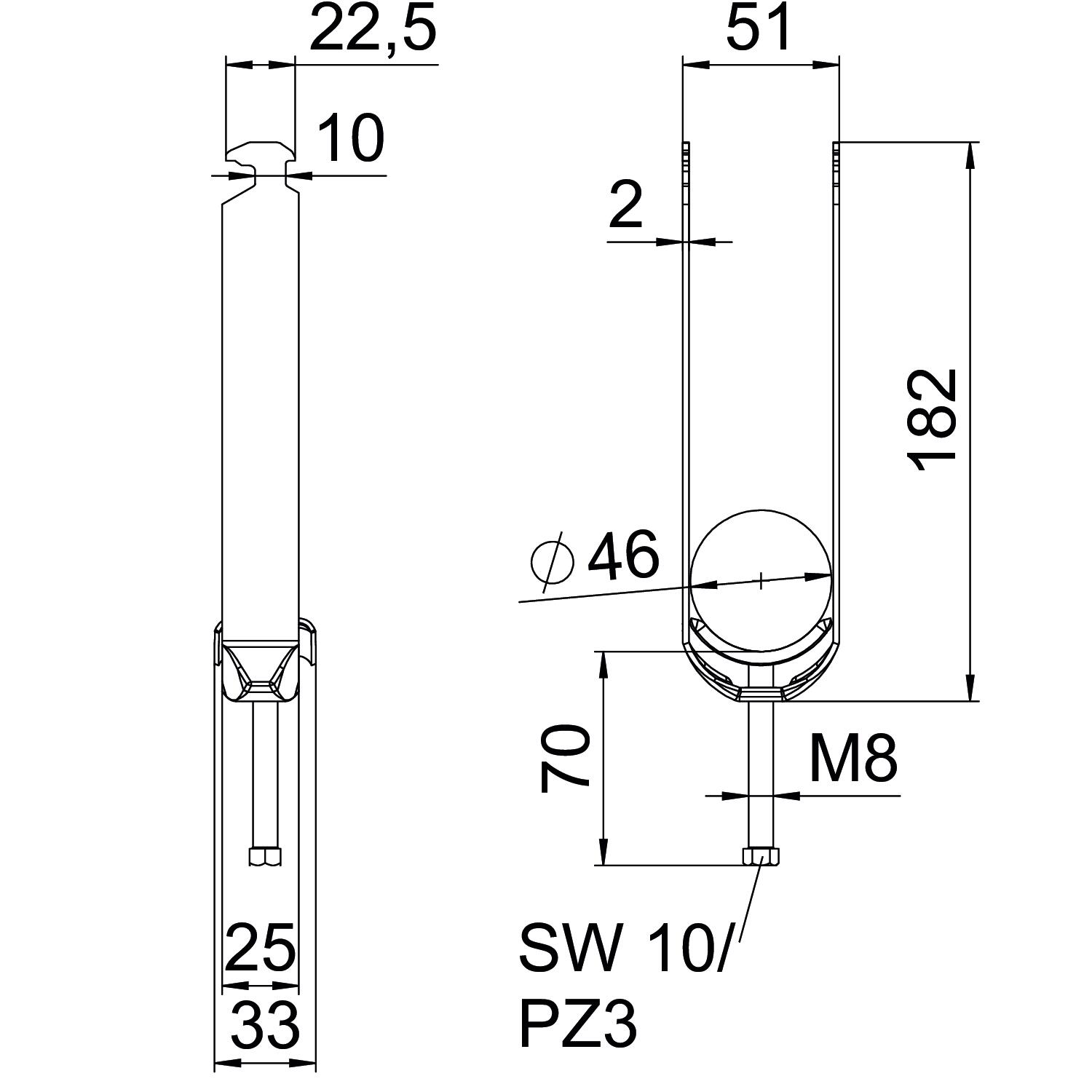

Avec carter en plastique non Avec carter métallique oui Avec contre-plaque non Cote A 25 mm Cote B 51 mm Cote c 33 mm Cote L 70 mm Cote t 2 mm Dimension 40-46mm Dimension G (mm) M8 Dimension H 182 mm Épaisseur de tôle 2 mm Filetage M8 Hauteur 182 mm Largeur 51 mm Longueur 25 mm Longueur dimensions extérieures 33 mm Matériau acier Matériau de la plaque acier max. Couple de serrage 5 Nm Nombre de câbles/tubes 3 Ouverture 10 mm Plage de serrage D max. 46 mm Plage de serrage D min. 40 mm pour diamètre de tube max. 46 mm pour diamètre de tube min. 40 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Sans halogène oui Sécurité de fonctionnement oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-H3-M-46 FT / 1186044 , 0.30MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-H3-M-46 FT / 1186044 , 0.15MB , pdfInstructions de montage Bügelschelle H-Fuß Metall , 3.04MB , pdf
