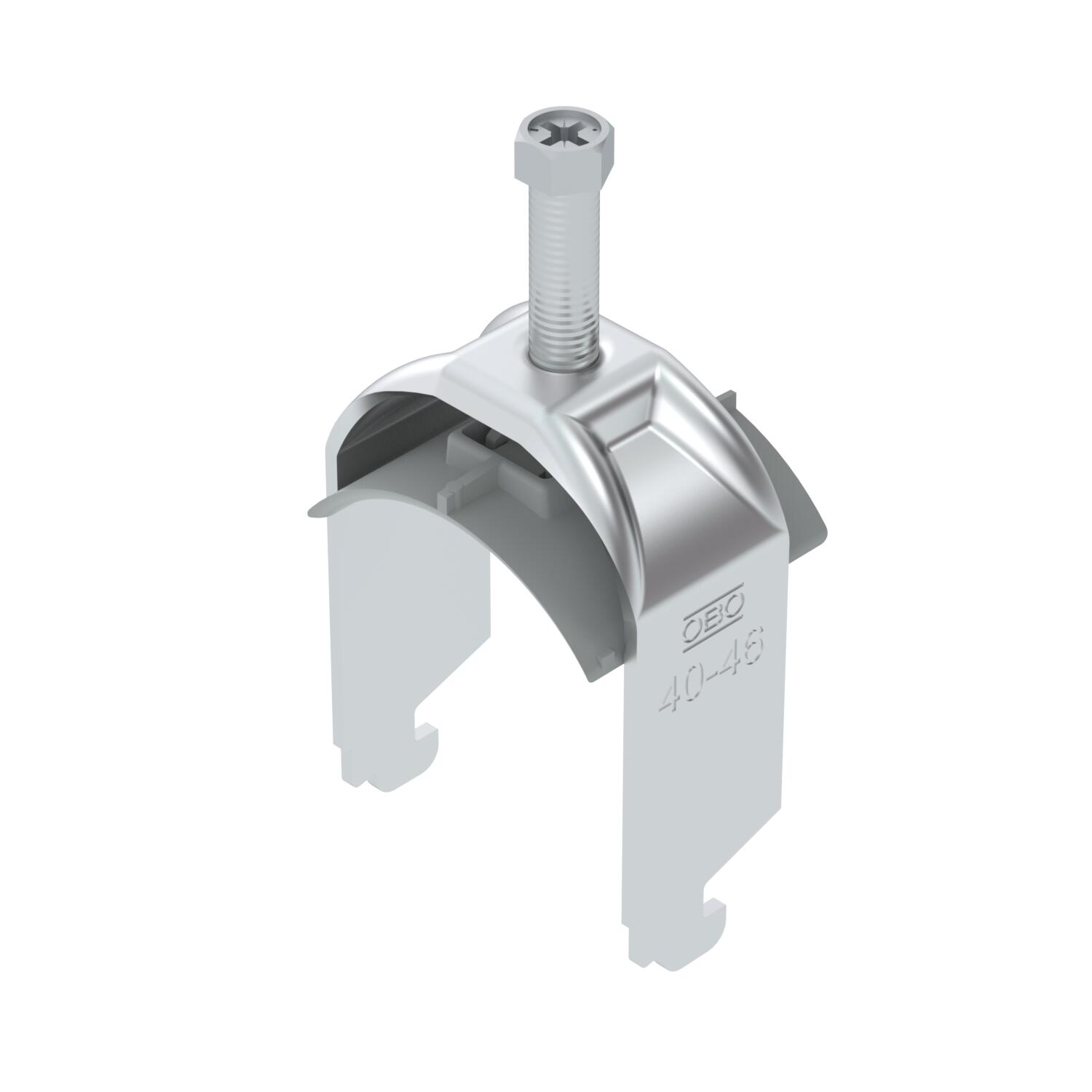

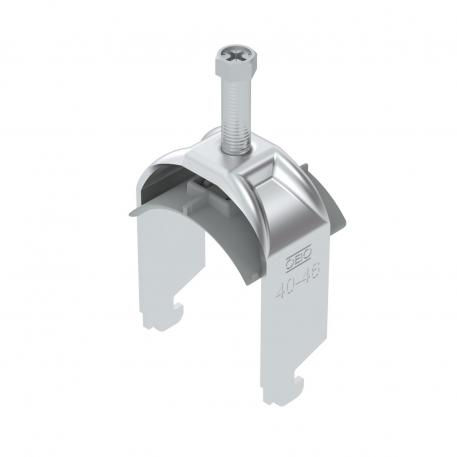

Bride de fixation 2056 pied N simple, plaque de pression en matière plastique, Al
Réf. 1187338 | EAN 4012196853236 | ELDAS-No. 120 101 575
- Description du produit
-
Description du produitBride de fixation avec pied N, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 11 – 12 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

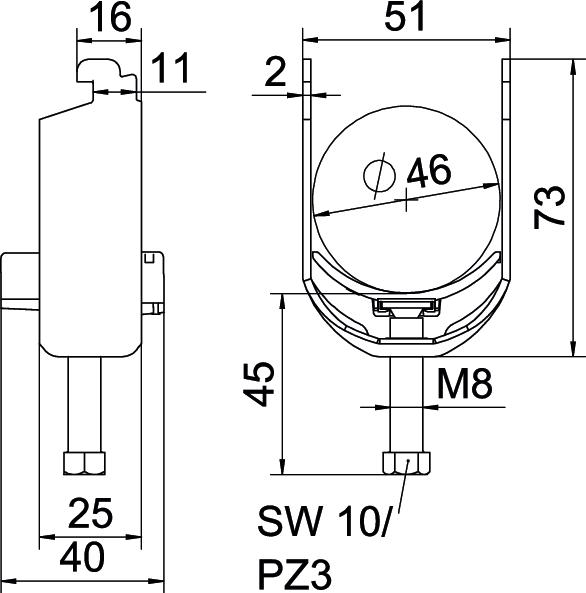

Avec carter en plastique oui Avec contre-plaque non Cote A 25 mm Cote B 51 mm Cote c 40 mm Cote L 45 mm Cote t 2 mm Dimension 40-46mm Dimension G (mm) M8 Dimension H 73 mm Empreinte CO₂ (GWP) du berceau à la porte 0,4105 kg CO₂e / 1 Pièce Épaisseur de tôle 2 mm Filetage M8 Hauteur 73 mm Largeur 51 mm Longueur 25 mm Longueur dimensions extérieures 40 mm Matériau aluminium Matériau de la plaque Plastique max. Couple de serrage 2 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 46 mm Plage de serrage D min. 40 mm pour diamètre de tube max. 46 mm pour diamètre de tube min. 40 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-N1-K-46 ALU / 1187338 , 0.18MB , pdfDéclaration de conformité UE BS-N1-K-46 ALU / 1187338 , 0.15MB , pdfREACH Déclaration de conformité BS-N1-K-46 ALU / 1187338 , 0.12MB , pdfRoHS Déclaration de conformité BS-N1-K-46 ALU / 1187338 , 0.12MB , pdfInstructions de montage Bügelschelle N-Fuß Kunststoff , 3.10MB , pdf
