Bride de fixation 2056 pied N simple, plaque de pression en matière plastique, FT 64 | 70 | 5

Bride de fixation 2056 pied N simple, plaque de pression en matière plastique, FT

Réf. 1187262 | EAN 4012196853007 | ELDAS-No. 120 101 505

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

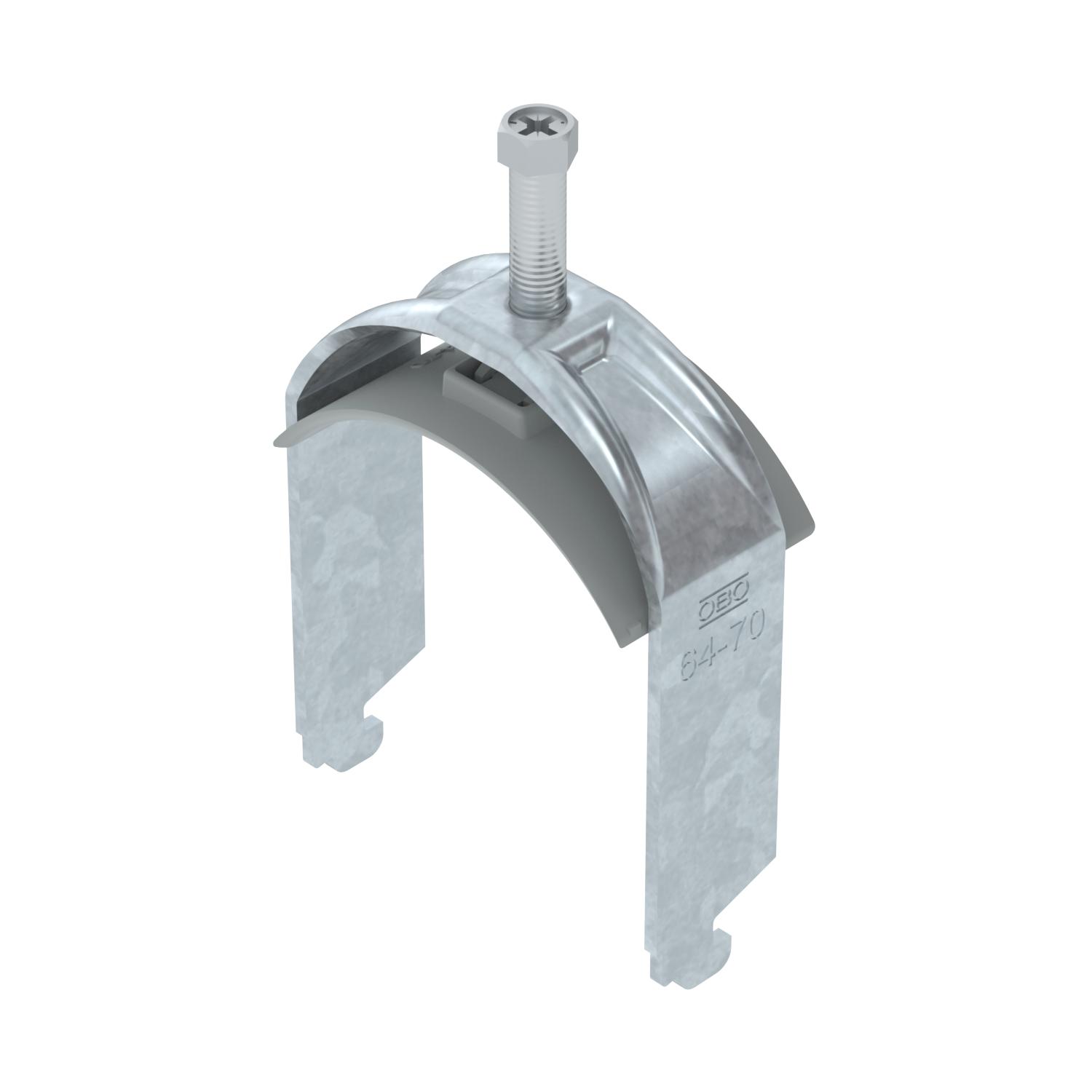

Bride de fixation avec pied N, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 11 – 12 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

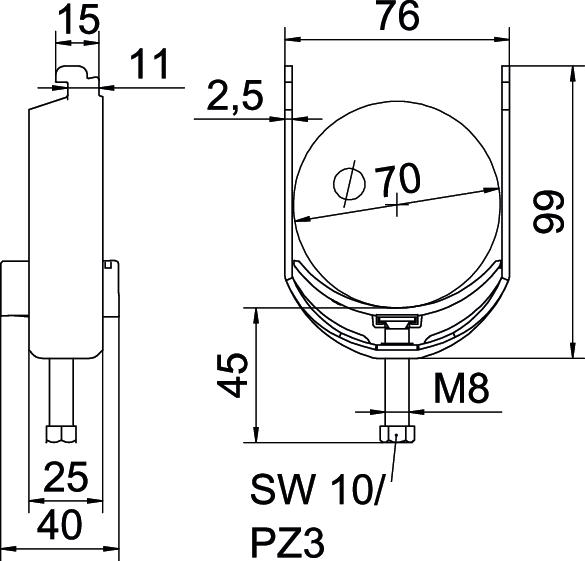

Cote A	25 mm
Cote B	76 mm
Cote c	40 mm
Cote L	45 mm
Cote t	2,5 mm
Dimension	64-70mm
Dimension G (mm)	M8
Dimension H	99 mm
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	99 mm
Largeur	76 mm
Longueur	25 mm
Longueur dimensions extérieures	40 mm
Matériau	acier

Matériau de la plaque	Plastique
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	70 mm
Plage de serrage D min.	64 mm
pour diamètre de tube max.	70 mm
pour diamètre de tube min.	64 mm
Pour rail avec largeur de fente (avec intervalle) max.	12 mm
Pour rail avec largeur de fente (avec intervalle) min.	11 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	120 101 405	1187202	Pièce	100 Pièce	153,79 CHF Prix / 100 Pièce
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	120 101 415	1187208	Pièce	100 Pièce	158,99 CHF Prix / 100 Pièce
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	120 101 425	1187214	Pièce	100 Pièce	166,09 CHF Prix / 100 Pièce
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	120 101 435	1187220	Pièce	100 Pièce	198,08 CHF Prix / 100 Pièce
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	120 101 445	1187226	Pièce	100 Pièce	279,28 CHF Prix / 100 Pièce
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	120 101 455	1187232	Pièce	100 Pièce	289,44 CHF Prix / 100 Pièce
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	120 101 465	1187238	Pièce	100 Pièce	341,07 CHF Prix / 100 Pièce
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	120 101 475	1187244	Pièce	100 Pièce	365,21 CHF Prix / 100 Pièce
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	120 101 485	1187250	Pièce	50 Pièce	486,37 CHF Prix / 100 Pièce
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	120 101 495	1187256	Pièce	50 Pièce	496,71 CHF Prix / 100 Pièce
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	120 101 505	1187262	Pièce	50 Pièce	777,15 CHF Prix / 100 Pièce
