Bride de fixation 2056 pied N simple, plaque de pression en métal, FT
Réf. 1187050 | EAN 4012196852598 | ELDAS-No. 120 101 395
- Description du produit
-

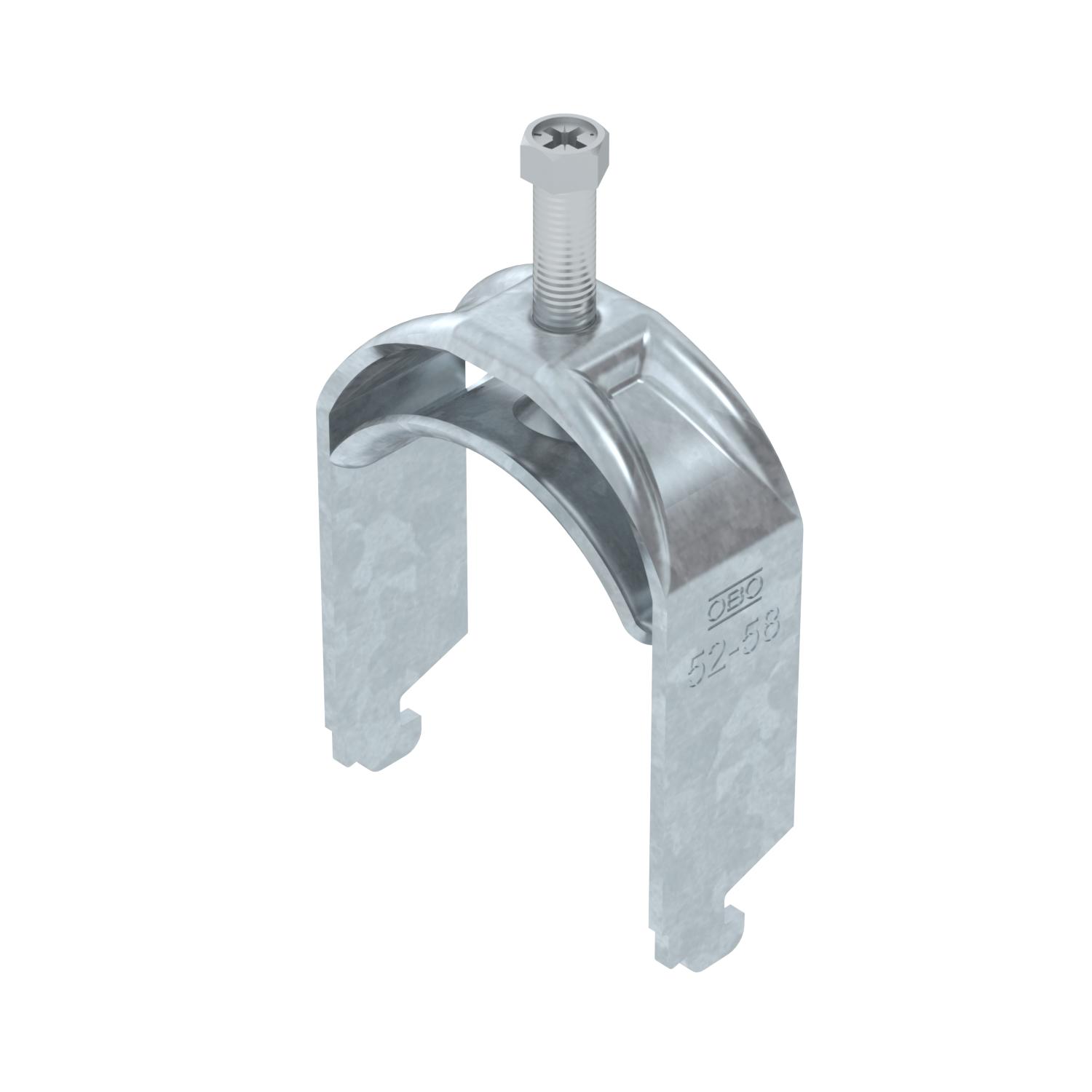

Description du produitBride de fixation avec pied N, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 11 – 12 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

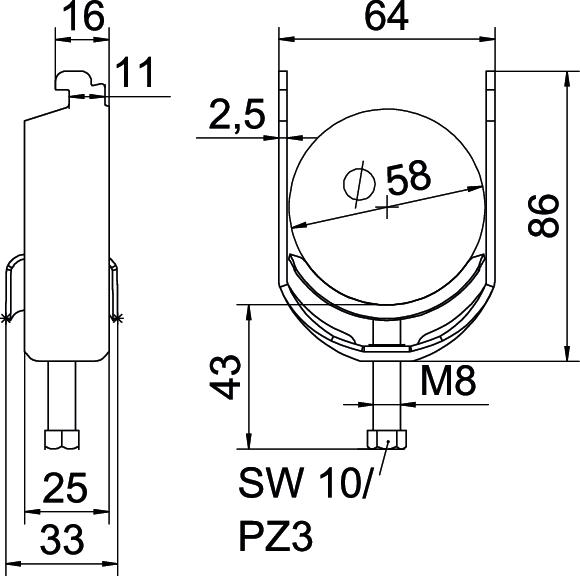

Avec carter métallique oui Avec contre-plaque non Cote A 25 mm Cote B 64 mm Cote c 33 mm Cote L 43 mm Cote t 2,5 mm Dimension 52-58mm Dimension G (mm) M8 Dimension H 86 mm Empreinte CO₂ (GWP) du berceau à la porte 0,2884 kg CO₂e / 1 Pièce Épaisseur de tôle 2,5 mm Filetage M8 Hauteur 86 mm Largeur 64 mm Longueur 25 mm Longueur dimensions extérieures 33 mm Matériau acier Matériau de la plaque acier max. Couple de serrage 5 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 58 mm Plage de serrage D min. 52 mm pour diamètre de tube max. 58 mm pour diamètre de tube min. 52 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-N1-M-58 FT / 1187050 , 0.18MB , pdfDéclaration de conformité UE BS-N1-M-58 FT / 1187050 , 0.15MB , pdfREACH Déclaration de conformité BS-N1-M-58 FT / 1187050 , 0.12MB , pdfRoHS Déclaration de conformité BS-N1-M-58 FT / 1187050 , 0.12MB , pdfInstructions de montage Bügelschellen N-Fuß Metall , 3.00MB , pdf
