Bride de fixation 2056 pied N simple, plaque de pression en métal, FT 64 | 70 | 5
morepic-1 morepic-2

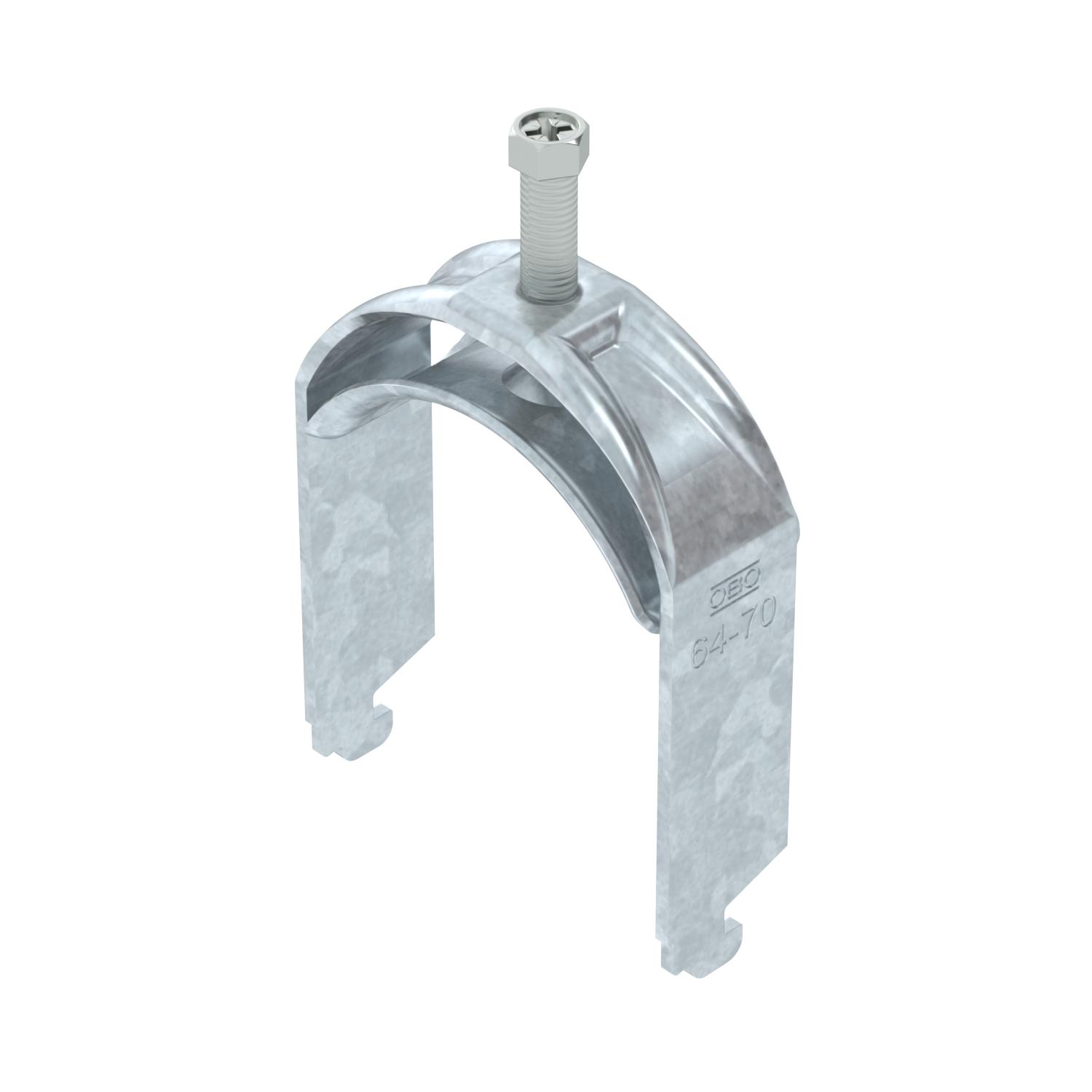

Bride de fixation 2056 pied N simple, plaque de pression en métal, FT

Réf. 1187062 | EAN 4012196852659

Description du produit
Description du produit
Bride de fixation avec pied N, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 11 – 12 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Ouverture : 11-12 mm
  • Bride de fixation rapide pour rail profilé en C, ouverture 11-12 mm
Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique non
Avec carter métallique oui
Avec contre-plaque non

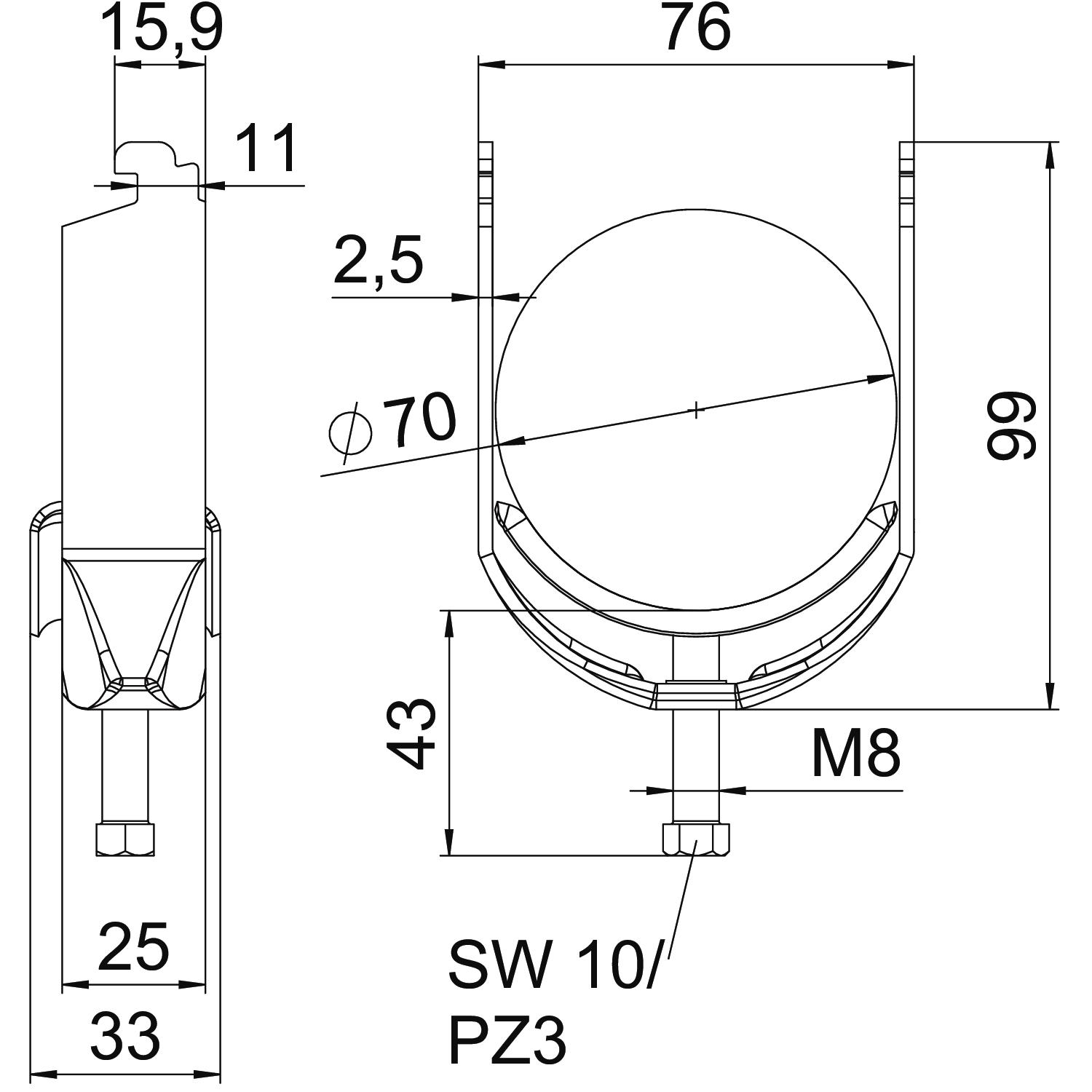

Cote A 25 mm
Cote B 76 mm
Cote c 33 mm
Cote L 43 mm
Cote t 2,5 mm
Dimension 64-70mm
Dimension G (mm) M8
Dimension H 99 mm
Épaisseur de tôle 2,5 mm
Filetage M8
Hauteur 99 mm
Largeur 76 mm
Longueur 25 mm
Longueur dimensions extérieures 33 mm
Matériau acier
Matériau de la plaque acier
max. Couple de serrage 5 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 70 mm
Plage de serrage D min. 64 mm
pour diamètre de tube max. 70 mm
pour diamètre de tube min. 64 mm
Pour rail avec largeur de fente (avec intervalle) max. 12 mm
Pour rail avec largeur de fente (avec intervalle) min. 11 mm
Sans halogène oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-N1-M-12 FT 8 mm 12 mm 3 Nm 120 101 315 1187002
100 Pièce 302,67 CHF Prix / 100 Pièce
BS-N1-M-16 FT 12 mm 16 mm 3 Nm 120 101 325 1187008
100 Pièce 312,20 CHF Prix / 100 Pièce
BS-N1-M-22 FT 16 mm 22 mm 3 Nm 120 101 335 1187014
100 Pièce 317,63 CHF Prix / 100 Pièce
BS-N1-M-28 FT 22 mm 28 mm 3 Nm 120 101 345 1187020
100 Pièce 340,03 CHF Prix / 100 Pièce
BS-N1-M-34 FT 28 mm 34 mm 3 Nm 120 101 335 1187026
100 Pièce 402,93 CHF Prix / 100 Pièce
BS-N1-M-40 FT 34 mm 40 mm 3 Nm 120 101 365 1187032
100 Pièce 432,03 CHF Prix / 100 Pièce
BS-N1-M-46 FT 40 mm 46 mm 5 Nm 120 101 375 1187038
100 Pièce 515,25 CHF Prix / 100 Pièce
BS-N1-M-52 FT 46 mm 52 mm 5 Nm 120 101 385 1187044
100 Pièce 552,09 CHF Prix / 100 Pièce
BS-N1-M-58 FT 52 mm 58 mm 5 Nm 120 101 395 1187050
100 Pièce 648,65 CHF Prix / 100 Pièce
BS-N1-M-64 FT 58 mm 64 mm 5 Nm ----- 1187056
50 Pièce 597,70 CHF Prix / 100 Pièce
BS-N1-M-70 FT 64 mm 70 mm 5 Nm ----- 1187062
50 Pièce 799,20 CHF Prix / 100 Pièce
