Bride de fixation 2056 pied U double, plaque de pression en matière plastique, Al 12 | 16 | 3

Bride de fixation 2056 pied U double, plaque de pression en matière plastique, Al

Réf. 1186910 | EAN 4012196851812

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec carter métallique	non
Avec contre-plaque	non

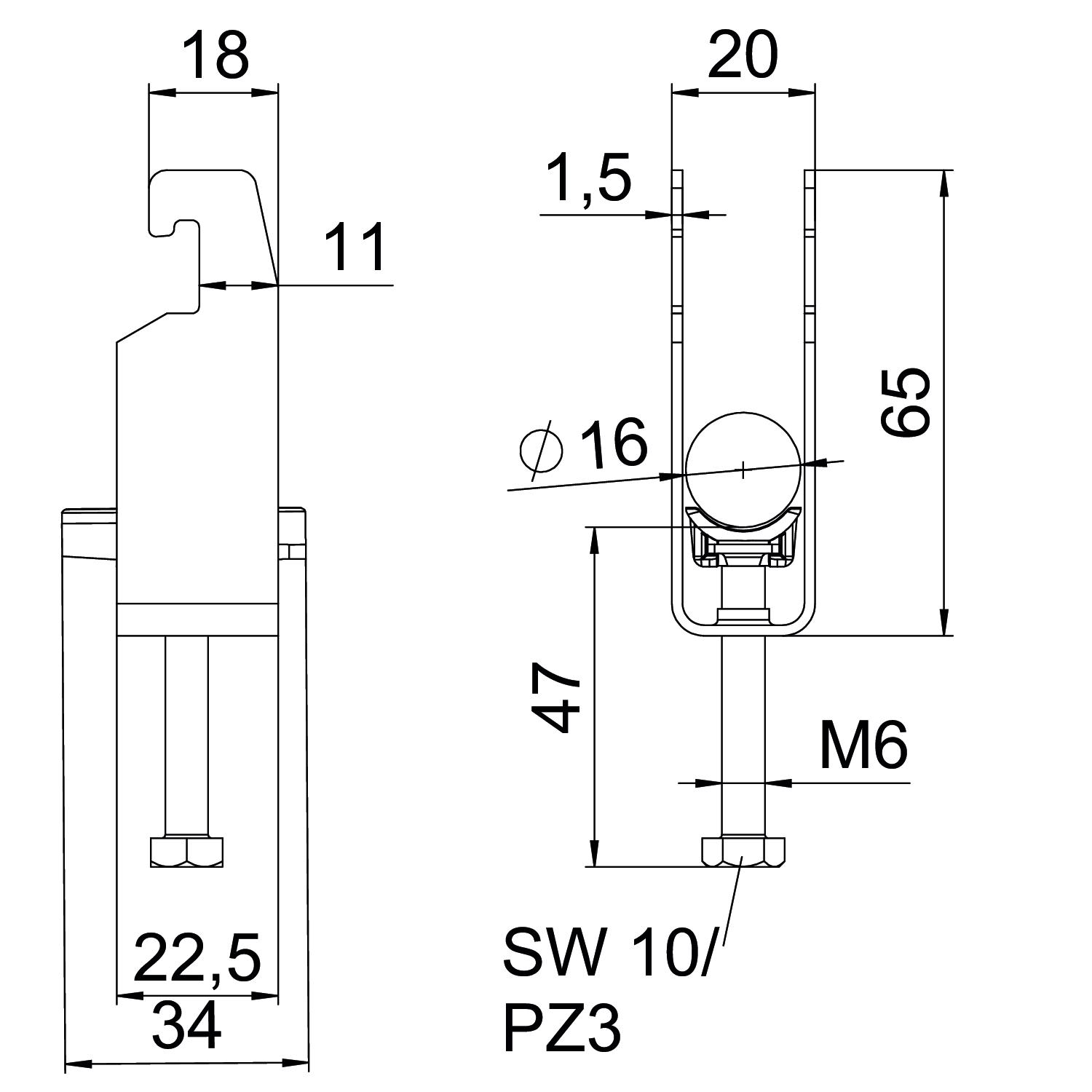

Cote A	22,5 mm
Cote B	20 mm
Cote c	34 mm
Cote L	47 mm
Cote t	1,5 mm
Dimension	12-16mm
Dimension G (mm)	M6
Dimension H	65 mm
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	65 mm
Largeur	20 mm
Longueur	22,5 mm
Longueur dimensions extérieures	34 mm

Matériau	aluminium
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	16 mm
Plage de serrage D min.	12 mm
pour diamètre de tube max.	16 mm
pour diamètre de tube min.	12 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U2-K-12 ALU	8 mm	12 mm	3 Nm	1186903	Pièce	50 Pièce	1.316,20 CHF Prix / 100 Pièce
BS-U2-K-16 ALU	12 mm	16 mm	3 Nm	1186910	Pièce	50 Pièce	1.375,05 CHF Prix / 100 Pièce
BS-U2-K-22 ALU	16 mm	22 mm	3 Nm	1186917	Pièce	50 Pièce	1.427,40 CHF Prix / 100 Pièce
BS-U2-K-28 ALU	22 mm	28 mm	3 Nm	1186923	Pièce	50 Pièce	1.484,85 CHF Prix / 100 Pièce
BS-U2-K-34 ALU	28 mm	34 mm	3 Nm	1186930	Pièce	50 Pièce	1.551,50 CHF Prix / 100 Pièce
BS-U2-K-40 ALU	34 mm	40 mm	3 Nm	1186937	Pièce	50 Pièce	1.601,75 CHF Prix / 100 Pièce
BS-U2-K-46 ALU	40 mm	46 mm	5 Nm	1186943	Pièce	50 Pièce	1.667,80 CHF Prix / 100 Pièce
BS-U2-K-52 ALU	46 mm	52 mm	5 Nm	1186950	Pièce	50 Pièce	1.701,05 CHF Prix / 100 Pièce
