Bride de fixation 2056 pied U double, plaque de pression en matière plastique, Al
Réf. 1186950 | EAN 4012196852093
- Description du produit
-
Description du produitBride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

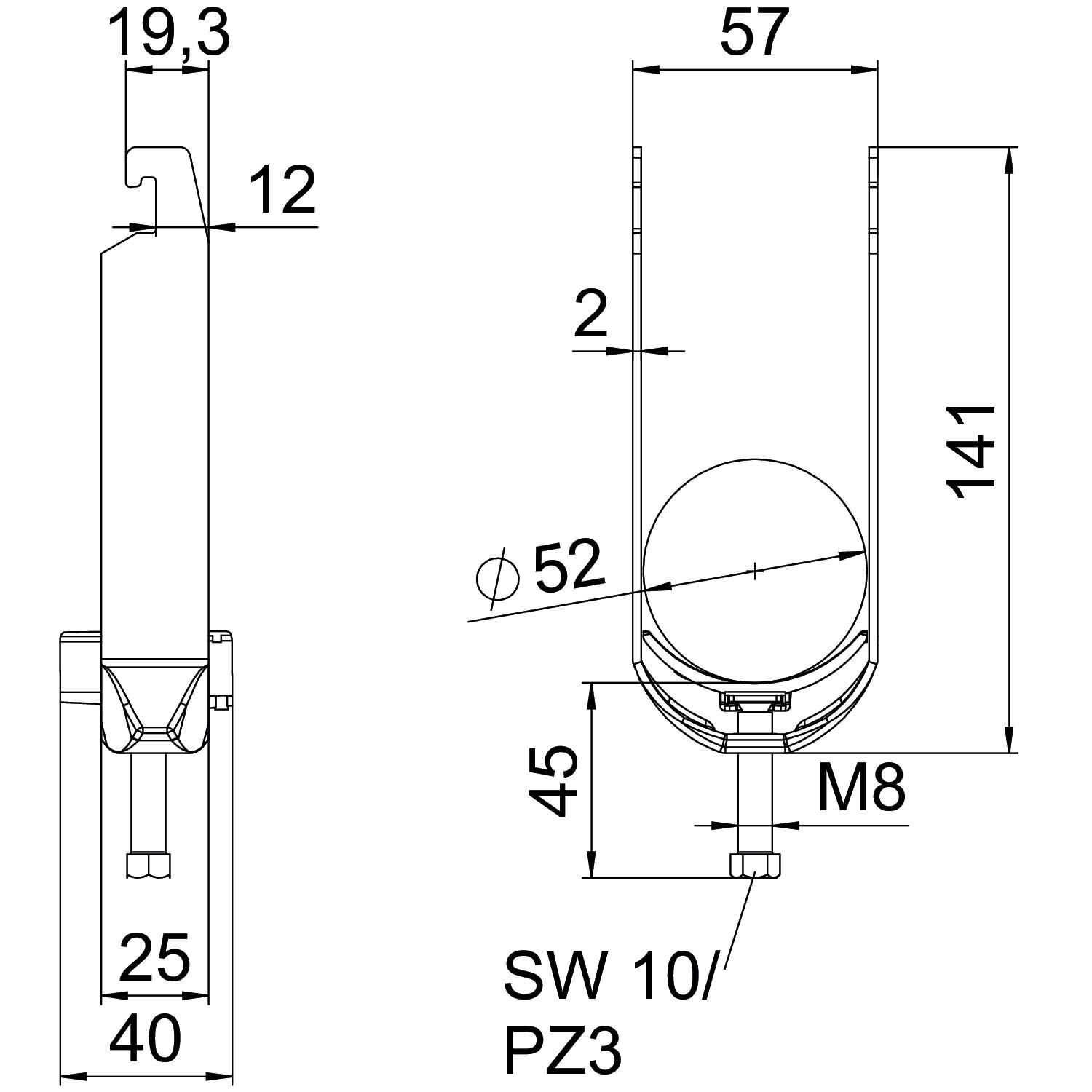

Avec carter en plastique oui Avec carter métallique non Avec contre-plaque non Cote A 25 mm Cote B 57 mm Cote c 40 mm Cote L 45 mm Cote t 2 mm Dimension 46-52mm Dimension G (mm) M8 Dimension H 141 mm Épaisseur de tôle 2 mm Filetage M8 Hauteur 141 mm Largeur 57 mm Longueur 25 mm Longueur dimensions extérieures 40 mm Matériau aluminium Matériau de la plaque Plastique max. Couple de serrage 5 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 52 mm Plage de serrage D min. 46 mm pour diamètre de tube max. 52 mm pour diamètre de tube min. 46 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-U2-K-52 ALU / 1186950 , 0.27MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-U2-K-52 ALU / 1186950 , 0.15MB , pdfInstructions de montage Bügelschelle U-Fuß Kunststoff , 3.09MB , pdf
