Bride de fixation 2056 pied U double, plaque de pression en matière plastique, FT 58 | 64 | 5
morepic-1 morepic-2

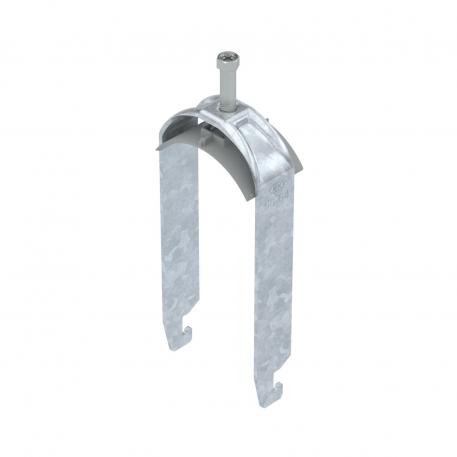

Bride de fixation 2056 pied U double, plaque de pression en matière plastique, FT

Réf. 1186763 | EAN 4012196851133

Description du produit
Description du produit
Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Ouverture 18 mm
  • Ouverture 22 mm
  • Bride de fixation rapide pour rail profilé en C, ouverture 18-22 mm
Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique oui
Avec carter métallique non
Avec contre-plaque non
Cote A 25 mm
Cote B 70 mm
Cote c 40 mm
Cote L 45 mm
Cote t 2,5 mm
Dimension 58-64mm
Dimension G (mm) M8
Dimension H 165 mm
Épaisseur de tôle 2,5 mm
Filetage M8
Hauteur 165 mm
Largeur 70 mm
Longueur 25 mm
Longueur dimensions extérieures 40 mm
Matériau acier
Matériau de la plaque Plastique
max. Couple de serrage 5 Nm
Nombre de câbles/tubes 2
Ouverture 10 mm
Plage de serrage D max. 64 mm
Plage de serrage D min. 58 mm
pour diamètre de tube max. 64 mm
pour diamètre de tube min. 58 mm
Pour rail avec largeur de fente (avec intervalle) max. 22 mm
Pour rail avec largeur de fente (avec intervalle) min. 18 mm
Qualité du matériau de la plaque Polypropylène
Sans halogène oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-U2-K-12 FT 8 mm 12 mm 3 Nm 120 200 325 1186703
50 Pièce 344,95 CHF Prix / 100 Pièce
BS-U2-K-16 FT 12 mm 16 mm 3 Nm 120 200 335 1186710
50 Pièce 356,50 CHF Prix / 100 Pièce
BS-U2-K-22 FT 16 mm 22 mm 3 Nm 120 200 345 1186717
50 Pièce 389,70 CHF Prix / 100 Pièce
BS-U2-K-28 FT 22 mm 28 mm 3 Nm 120 200 355 1186723
50 Pièce 501,85 CHF Prix / 100 Pièce
BS-U2-K-34 FT 28 mm 34 mm 3 Nm 120 200 365 1186730
50 Pièce 514,38 CHF Prix / 100 Pièce
BS-U2-K-40 FT 34 mm 40 mm 3 Nm 120 200 375 1186737
50 Pièce 522,70 CHF Prix / 100 Pièce
BS-U2-K-46 FT 40 mm 46 mm 5 Nm 120 200 385 1186743
50 Pièce 598,87 CHF Prix / 100 Pièce
BS-U2-K-52 FT 46 mm 52 mm 5 Nm 120 200 395 1186750
50 Pièce 680,06 CHF Prix / 100 Pièce
BS-U2-K-58 FT 52 mm 58 mm 5 Nm 120 200 405 1186757
50 Pièce 820,97 CHF Prix / 100 Pièce
BS-U2-K-64 FT 58 mm 64 mm 5 Nm ----- 1186763
50 Pièce 896,10 CHF Prix / 100 Pièce
