Bride de fixation 2056 pied U double, plaque de pression en matière plastique, FT 8 | 12 | 3

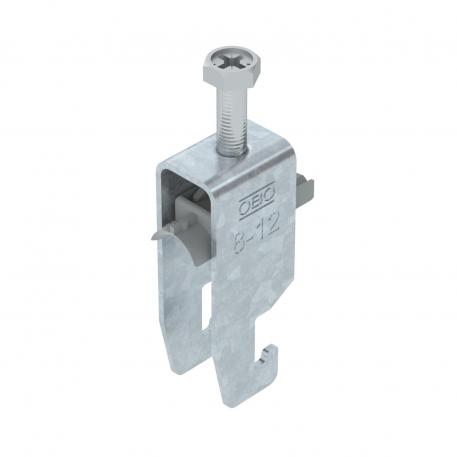

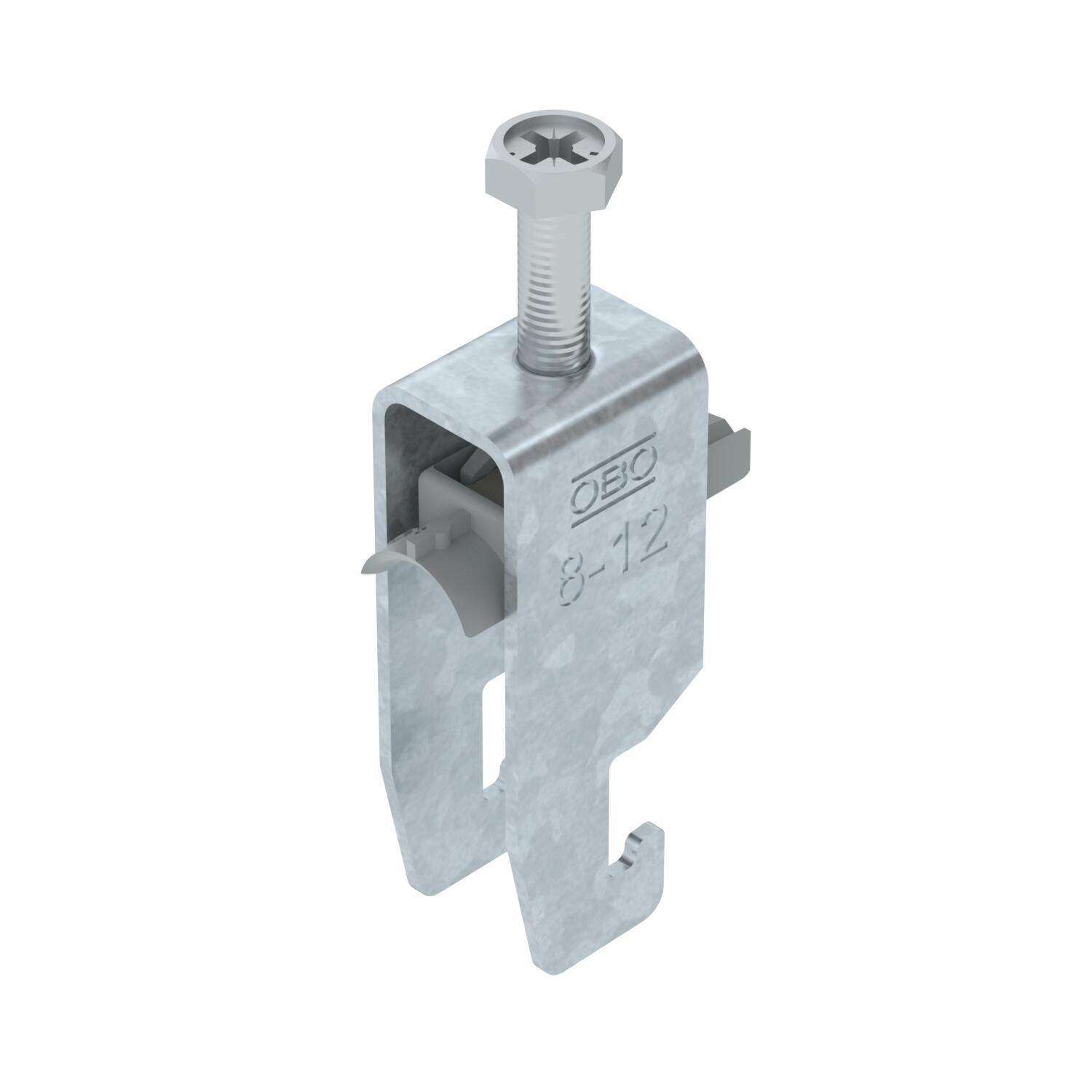

Bride de fixation 2056 pied U double, plaque de pression en matière plastique, FT

Réf. 1186703 | EAN 4012196850747 | ELDAS-No. 120 200 325

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

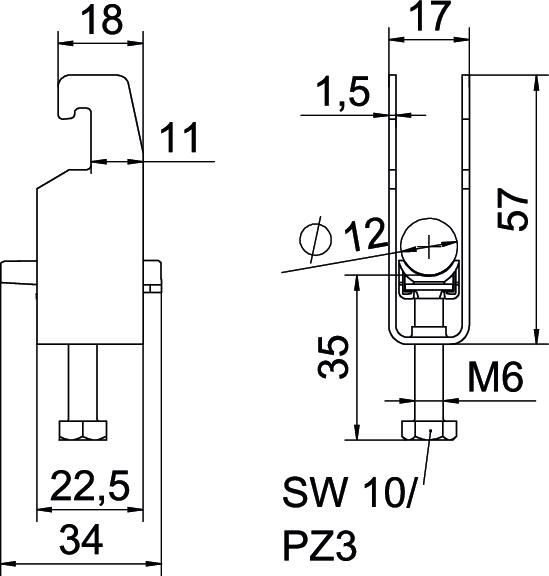

Cote A	22,5 mm
Cote B	17 mm
Cote c	34 mm
Cote L	47 mm
Cote t	1,5 mm
Dimension	08-12mm
Dimension G (mm)	M6
Dimension H	57 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,105 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	57 mm
Largeur	17 mm
Longueur	22,5 mm
Longueur dimensions extérieures	34 mm

Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	12 mm
Plage de serrage D min.	8 mm
pour diamètre de tube max.	12 mm
pour diamètre de tube min.	8 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U2-K-12 FT	8 mm	12 mm	3 Nm	120 200 325	1186703	Pièce	50 Pièce	344,95 CHF Prix / 100 Pièce
BS-U2-K-16 FT	12 mm	16 mm	3 Nm	120 200 335	1186710	Pièce	50 Pièce	356,50 CHF Prix / 100 Pièce
BS-U2-K-22 FT	16 mm	22 mm	3 Nm	120 200 345	1186717	Pièce	50 Pièce	389,70 CHF Prix / 100 Pièce
BS-U2-K-28 FT	22 mm	28 mm	3 Nm	120 200 355	1186723	Pièce	50 Pièce	501,85 CHF Prix / 100 Pièce
BS-U2-K-34 FT	28 mm	34 mm	3 Nm	120 200 365	1186730	Pièce	50 Pièce	514,38 CHF Prix / 100 Pièce
BS-U2-K-40 FT	34 mm	40 mm	3 Nm	120 200 375	1186737	Pièce	50 Pièce	522,70 CHF Prix / 100 Pièce
BS-U2-K-46 FT	40 mm	46 mm	5 Nm	120 200 385	1186743	Pièce	50 Pièce	598,87 CHF Prix / 100 Pièce
BS-U2-K-52 FT	46 mm	52 mm	5 Nm	120 200 395	1186750	Pièce	50 Pièce	680,06 CHF Prix / 100 Pièce
BS-U2-K-58 FT	52 mm	58 mm	5 Nm	120 200 405	1186757	Pièce	50 Pièce	820,97 CHF Prix / 100 Pièce
BS-U2-K-64 FT	58 mm	64 mm	5 Nm	-----	1186763	Pièce	50 Pièce	896,10 CHF Prix / 100 Pièce
