Bride de fixation 2056 pied U double, plaque de pression en métal, FT 52 | 58 | 5

Bride de fixation 2056 pied U double, plaque de pression en métal, FT

Réf. 1186557 | EAN 4012196850136

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

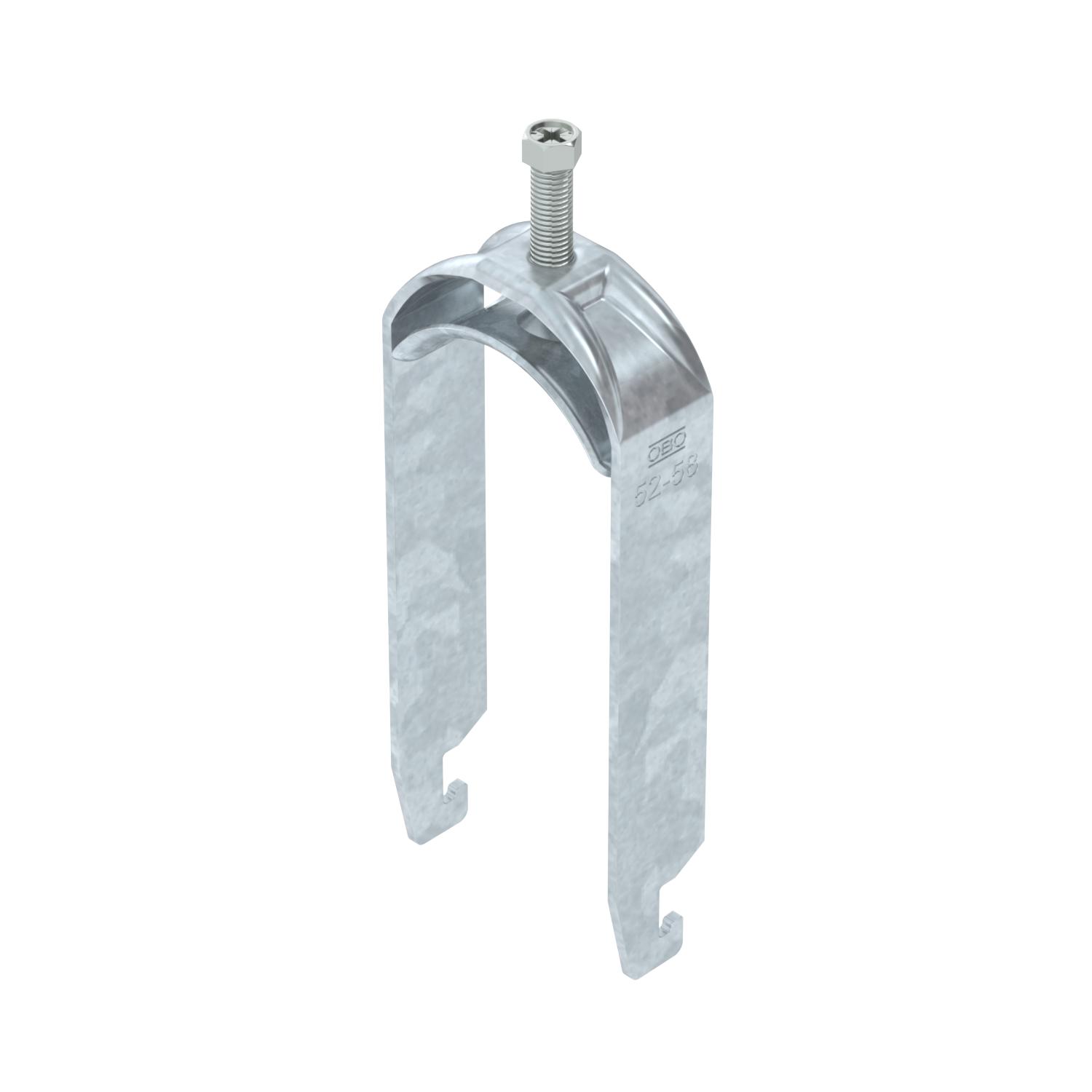

Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	non
Avec carter métallique	oui
Avec contre-plaque	non

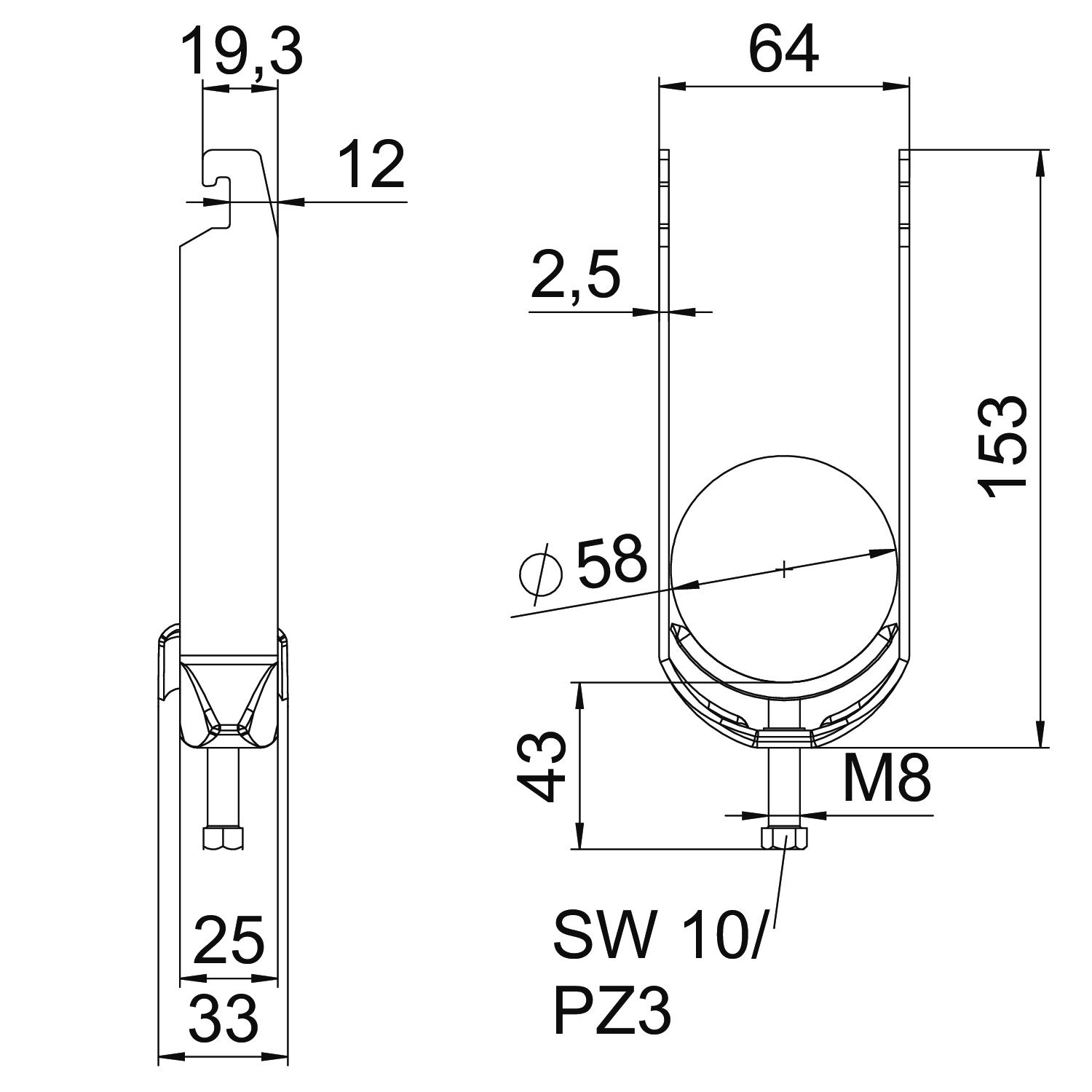

Cote A	25 mm
Cote B	64 mm
Cote c	33 mm
Cote L	43 mm
Cote t	2,5 mm
Dimension	52-58mm
Dimension G (mm)	M8
Dimension H	153 mm
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	153 mm
Largeur	64 mm
Longueur	25 mm
Longueur dimensions extérieures	33 mm

Matériau	acier
Matériau de la plaque	acier
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	58 mm
Plage de serrage D min.	52 mm
pour diamètre de tube max.	58 mm
pour diamètre de tube min.	52 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Sans halogène	oui
Sécurité de fonctionnement	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U2-M-12 FT	8 mm	12 mm	3 Nm	1186503	Pièce	50 Pièce	362,60 CHF Prix / 100 Pièce
BS-U2-M-16 FT	12 mm	16 mm	3 Nm	1186510	Pièce	50 Pièce	394,80 CHF Prix / 100 Pièce
BS-U2-M-22 FT	16 mm	22 mm	3 Nm	1186517	Pièce	50 Pièce	417,35 CHF Prix / 100 Pièce
BS-U2-M-28 FT	22 mm	28 mm	3 Nm	1186523	Pièce	50 Pièce	539,50 CHF Prix / 100 Pièce
BS-U2-M-34 FT	28 mm	34 mm	3 Nm	1186530	Pièce	50 Pièce	588,85 CHF Prix / 100 Pièce
BS-U2-M-40 FT	34 mm	40 mm	3 Nm	1186537	Pièce	50 Pièce	615,70 CHF Prix / 100 Pièce
BS-U2-M-46 FT	40 mm	46 mm	5 Nm	1186543	Pièce	50 Pièce	698,75 CHF Prix / 100 Pièce
BS-U2-M-52 FT	46 mm	52 mm	5 Nm	1186550	Pièce	50 Pièce	766,80 CHF Prix / 100 Pièce
BS-U2-M-58 FT	52 mm	58 mm	5 Nm	1186557	Pièce	50 Pièce	910,85 CHF Prix / 100 Pièce
BS-U2-M-64 FT	58 mm	64 mm	5 Nm	1186563	Pièce	50 Pièce	958,45 CHF Prix / 100 Pièce
