Bride de fixation 2056 pied U simple, plaque de pression en matière plastique, A2 12 | 16 | 3

Bride de fixation 2056 pied U simple, plaque de pression en matière plastique, A2

Réf. 1186809 | EAN 4012196851324 | ELDAS-No. 120 101 085

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

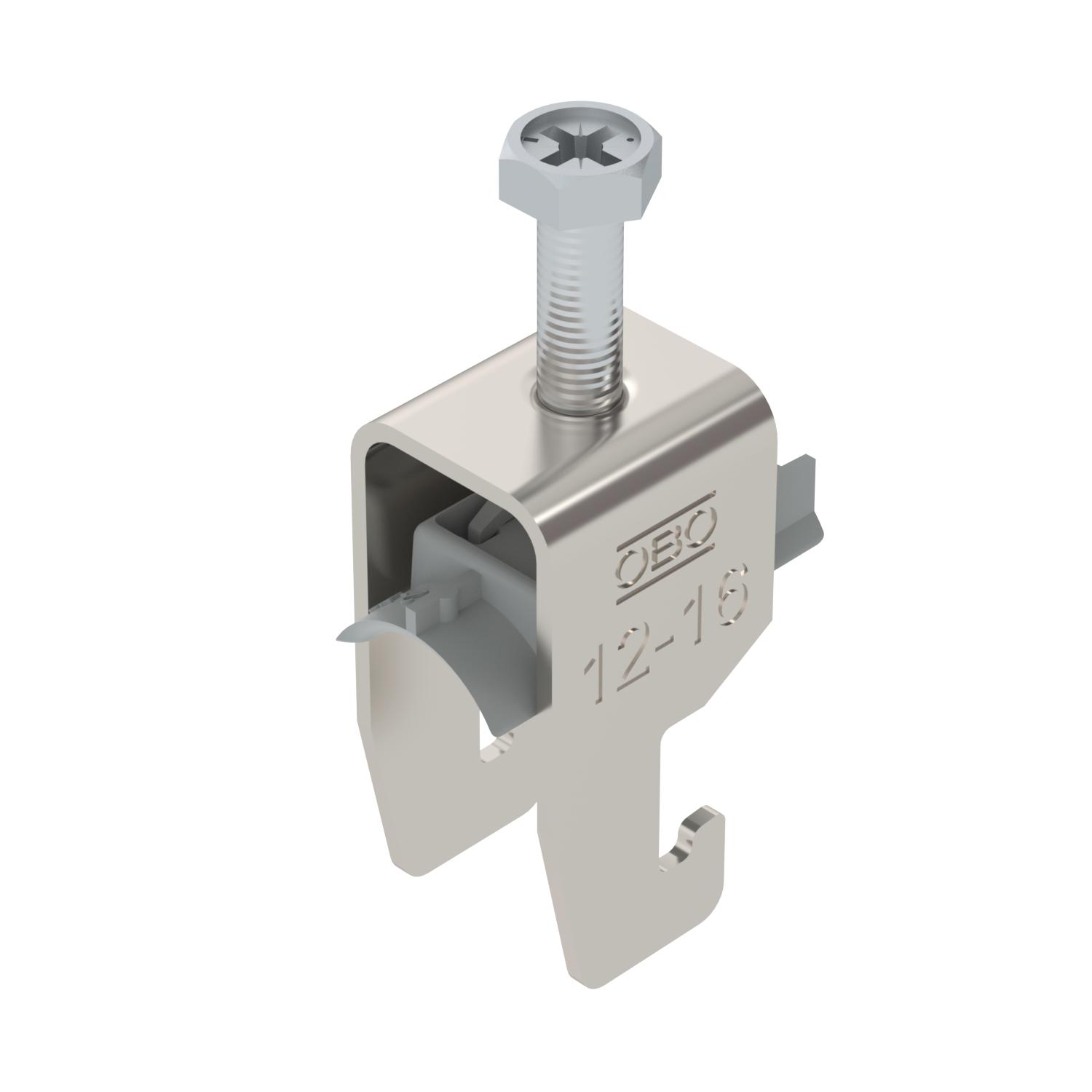

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec carter métallique	non
Avec contre-plaque	non

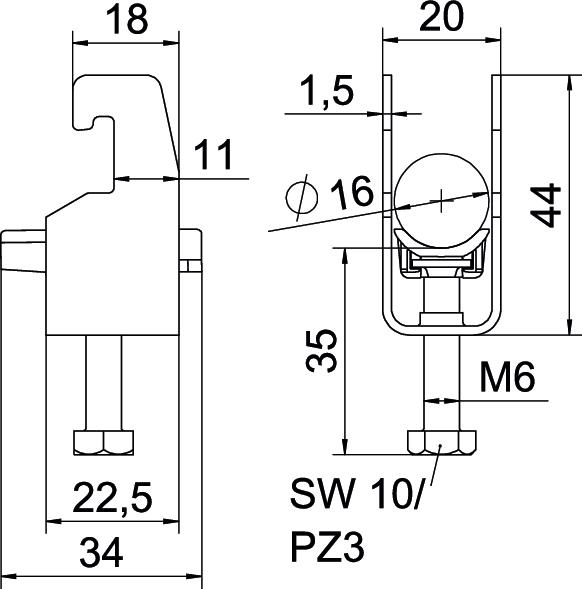

Cote A	22,5 mm
Cote B	20 mm
Cote c	34 mm
Cote L	35 mm
Cote t	1,5 mm
Dimension	12-16mm
Dimension G (mm)	M6
Dimension H	44 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,2341 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	44 mm
Largeur	20 mm
Longueur	22,5 mm
Longueur dimensions extérieures	34 mm

Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	16 mm
Plage de serrage D min.	12 mm
pour diamètre de tube max.	16 mm
pour diamètre de tube min.	12 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	Acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U1-K-12 A2	8 mm	12 mm	3 Nm	120 101 075	1186802	Pièce	50 Pièce	457,73 CHF Prix / 100 Pièce
BS-U1-K-16 A2	12 mm	16 mm	3 Nm	120 101 085	1186809	Pièce	50 Pièce	464,89 CHF Prix / 100 Pièce
BS-U1-K-22 A2	16 mm	22 mm	3 Nm	120 101 095	1186816	Pièce	50 Pièce	493,48 CHF Prix / 100 Pièce
BS-U1-K-28 A2	22 mm	28 mm	3 Nm	120 101 105	1186822	Pièce	50 Pièce	550,70 CHF Prix / 100 Pièce
BS-U1-K-34 A2	28 mm	34 mm	3 Nm	120 101 115	1186829	Pièce	50 Pièce	693,76 CHF Prix / 100 Pièce
BS-U1-K-40 A2	34 mm	40 mm	3 Nm	120 101 125	1186836	Pièce	25 Pièce	722,40 CHF Prix / 100 Pièce
BS-U1-K-46 A2	40 mm	46 mm	5 Nm	120 101 135	1186842	Pièce	25 Pièce	987,76 CHF Prix / 100 Pièce
BS-U1-K-52 A2	46 mm	52 mm	5 Nm	120 101 145	1186849	Pièce	25 Pièce	1.157,72 CHF Prix / 100 Pièce
BS-U1-K-58 A2	52 mm	58 mm	5 Nm	120 101 155	1186856	Pièce	25 Pièce	1.164,59 CHF Prix / 100 Pièce
BS-U1-K-64 A2	58 mm	64 mm	5 Nm	120 101 165	1186862	Pièce	15 Pièce	1.260,91 CHF Prix / 100 Pièce
BS-U1-K-70 A2	64 mm	70 mm	5 Nm	120 101 175	1186869	Pièce	15 Pièce	1.545,62 CHF Prix / 100 Pièce
BS-U1-K-76 A2	70 mm	76 mm	5 Nm	120 101 185	1186876	Pièce	10 Pièce	1.645,76 CHF Prix / 100 Pièce
