Bride de fixation 2056 pied U simple, plaque de pression en matière plastique, Al 40 | 46 | 2

Bride de fixation 2056 pied U simple, plaque de pression en matière plastique, Al

Réf. 1186942 | EAN 4012196852031 | ELDAS-No. 120 101 255

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage	2 Nm

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non

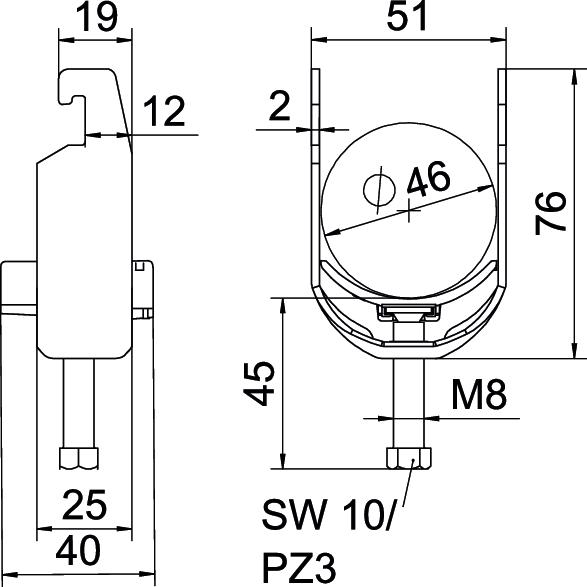

Cote A	25 mm
Cote B	51 mm
Cote c	40 mm
Cote L	45 mm
Cote t	2 mm
Dimension	40-46mm
Dimension G (mm)	M8
Dimension H	76 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,4215 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	76 mm
Largeur	51 mm
Longueur	25 mm
Longueur dimensions extérieures	40 mm

Matériau	aluminium
Matériau de la plaque	Plastique
max. Couple de serrage	2 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	46 mm
Plage de serrage D min.	40 mm
pour diamètre de tube max.	46 mm
pour diamètre de tube min.	40 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U1-K-12 ALU	8 mm	12 mm	2 Nm	120 101 195	1186902	Pièce	50 Pièce	371,56 CHF Prix / 100 Pièce
BS-U1-K-16 ALU	12 mm	16 mm	2 Nm	120 101 205	1186909	Pièce	50 Pièce	382,42 CHF Prix / 100 Pièce
BS-U1-K-22 ALU	16 mm	22 mm	2 Nm	120 101 215	1186916	Pièce	50 Pièce	386,53 CHF Prix / 100 Pièce
BS-U1-K-28 ALU	22 mm	28 mm	2 Nm	120 101 225	1186922	Pièce	50 Pièce	391,55 CHF Prix / 100 Pièce
BS-U1-K-34 ALU	28 mm	34 mm	2 Nm	120 101 235	1186929	Pièce	50 Pièce	404,13 CHF Prix / 100 Pièce
BS-U1-K-40 ALU	34 mm	40 mm	2 Nm	120 101 245	1186936	Pièce	50 Pièce	437,51 CHF Prix / 100 Pièce
BS-U1-K-46 ALU	40 mm	46 mm	2 Nm	120 101 255	1186942	Pièce	50 Pièce	541,07 CHF Prix / 100 Pièce
BS-U1-K-52 ALU	46 mm	52 mm	2 Nm	120 101 265	1186949	Pièce	50 Pièce	639,24 CHF Prix / 100 Pièce
BS-U1-K-58 ALU	52 mm	58 mm	2 Nm	120 101 275	1186956	Pièce	50 Pièce	700,92 CHF Prix / 100 Pièce
BS-U1-K-64 ALU	58 mm	64 mm	2 Nm	120 101 285	1186962	Pièce	50 Pièce	834,20 CHF Prix / 100 Pièce
BS-U1-K-70 ALU	64 mm	70 mm	2 Nm	120 101 295	1186969	Pièce	50 Pièce	1.105,74 CHF Prix / 100 Pièce
BS-U1-K-76 ALU	70 mm	76 mm	2 Nm	120 101 305	1186976	Pièce	50 Pièce	1.034,02 CHF Prix / 100 Pièce
