Bride de fixation 2056 pied U simple, plaque de pression en matière plastique, FT 16 | 22 | 3

Bride de fixation 2056 pied U simple, plaque de pression en matière plastique, FT

Réf. 1186716 | EAN 4012196850839 | ELDAS-No. 120 100 945

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

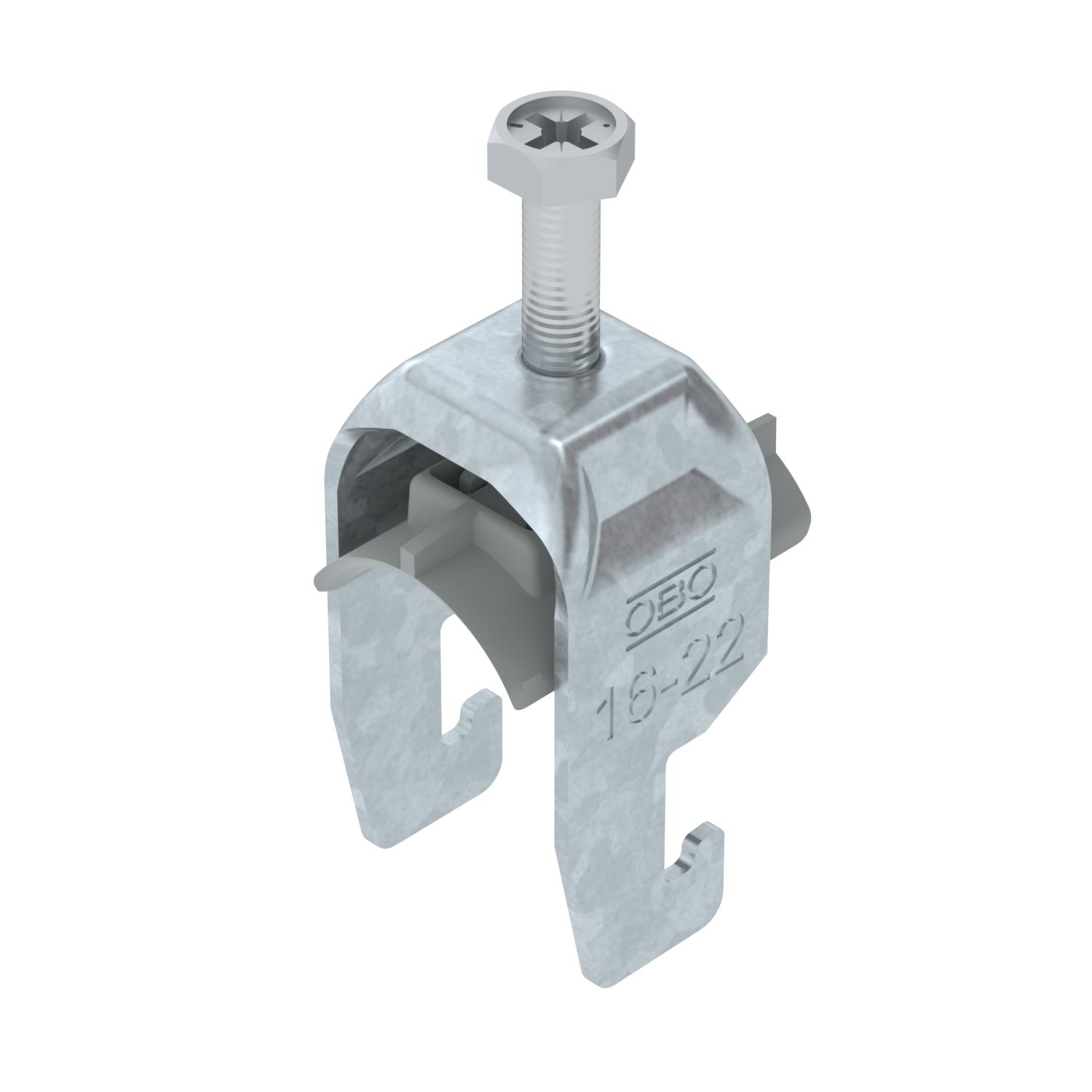

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non
Dimension	16-22mm
Épaisseur de tôle	1,5 mm
Filetage	M6
Longueur dimensions extérieures	34 mm
Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	22 mm

Plage de serrage D min.	16 mm
pour diamètre de tube max.	22 mm
pour diamètre de tube min.	16 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

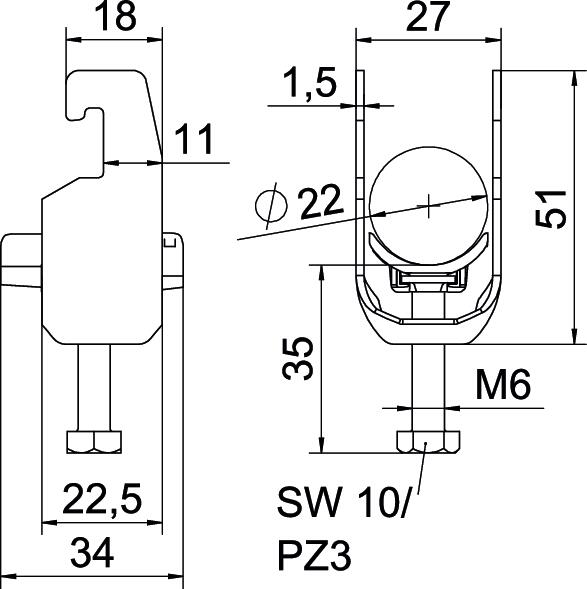

Dimensions

Cote A	22,5 mm
Cote B	27 mm
Cote c	34 mm
Cote L	35 mm
Cote t	1,5 mm

Dimension G (mm)	M6
Dimension H	51 mm
Hauteur	51 mm
Largeur	27 mm
Longueur	22,5 mm

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	120 100 925	1186702	Pièce	100 Pièce	164,24 CHF Prix / 100 Pièce
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	120 100 935	1186709	Pièce	100 Pièce	170,77 CHF Prix / 100 Pièce
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	120 100 945	1186716	Pièce	100 Pièce	186,76 CHF Prix / 100 Pièce
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	120 100 955	1186722	Pièce	100 Pièce	214,95 CHF Prix / 100 Pièce
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	120 100 965	1186729	Pièce	100 Pièce	290,83 CHF Prix / 100 Pièce
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	120 100 975	1186736	Pièce	100 Pièce	300,76 CHF Prix / 100 Pièce
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	120 100 985	1186742	Pièce	100 Pièce	365,44 CHF Prix / 100 Pièce
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	120 100 995	1186749	Pièce	100 Pièce	389,93 CHF Prix / 100 Pièce
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	120 101 005	1186756	Pièce	100 Pièce	452,36 CHF Prix / 100 Pièce
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	120 101 015	1186762	Pièce	100 Pièce	491,63 CHF Prix / 100 Pièce
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	120 101 025	1186769	Pièce	50 Pièce	766,75 CHF Prix / 100 Pièce
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	120 101 035	1186776	Pièce	25 Pièce	1.172,09 CHF Prix / 100 Pièce
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	120 101 045	1186782	Pièce	25 Pièce	1.227,53 CHF Prix / 100 Pièce
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	120 101 055	1186789	Pièce	25 Pièce	1.365,09 CHF Prix / 100 Pièce
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	120 101 065	1186797	Pièce	25 Pièce	1.439,66 CHF Prix / 100 Pièce
