Bride de fixation 2056 pied U simple, plaque de pression en métal, A4 34 | 40 | 3

Bride de fixation 2056 pied U simple, plaque de pression en métal, A4

Réf. 1186636 | EAN 4012196850488 | ELDAS-No. 120 100 845

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique	oui
Avec contre-plaque	non

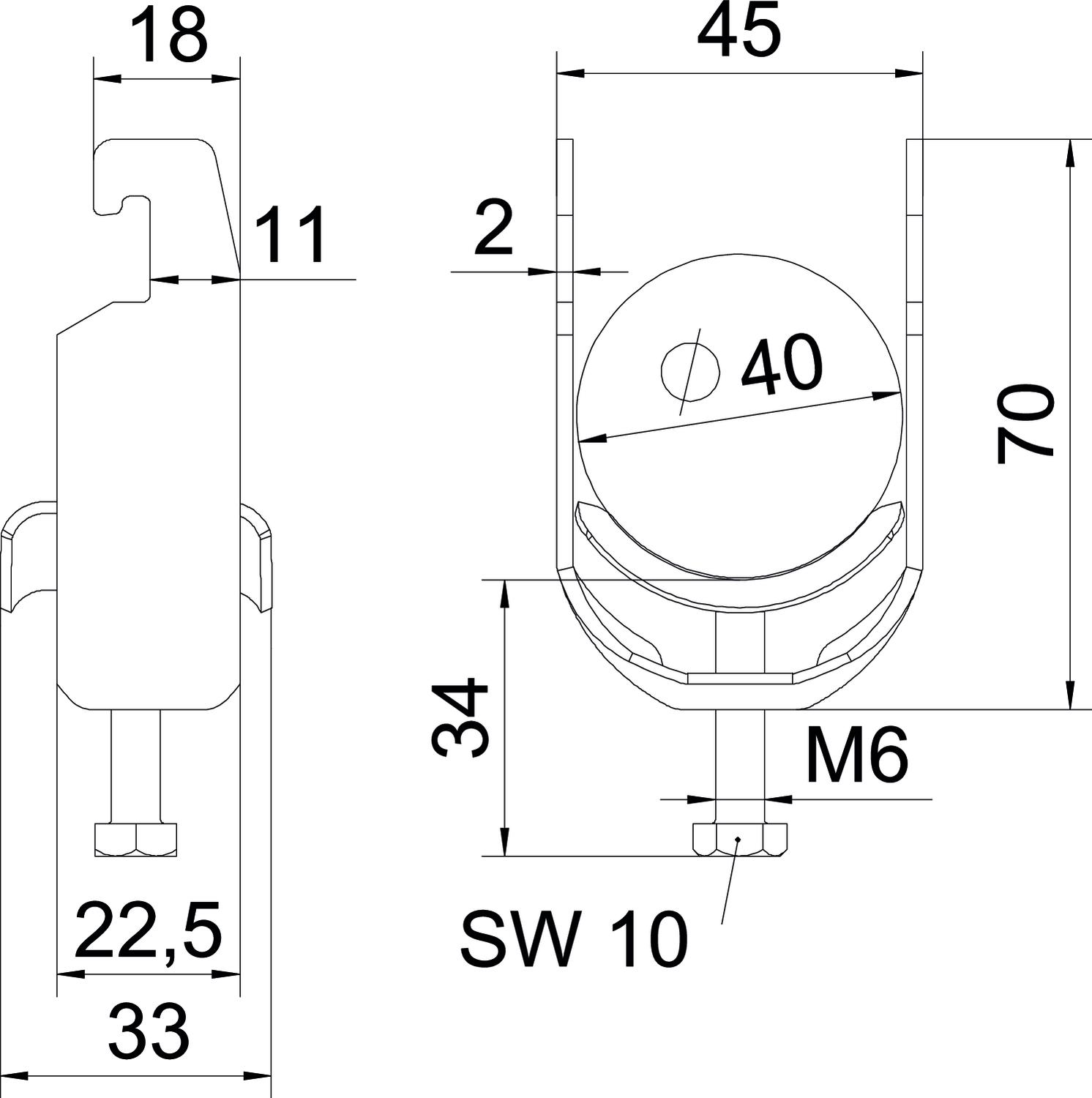

Cote A	22,5 mm
Cote B	45 mm
Cote c	33 mm
Cote L	34 mm
Cote t	2 mm
Dimension	34-40mm
Dimension G (mm)	M6
Dimension H	70 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,4731 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	70 mm
Largeur	45 mm
Longueur	22,5 mm
Longueur dimensions extérieures	33 mm

Matériau	Acier inoxydable 1.4571
Matériau de la plaque	acier inoxydable
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	40 mm
Plage de serrage D min.	34 mm
pour diamètre de tube max.	40 mm
pour diamètre de tube min.	34 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Sans halogène	oui
Supplément matériau	Acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	120 100 795	1186602	Pièce	100 Pièce	503,46 CHF Prix / 100 Pièce
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	120 100 805	1186609	Pièce	100 Pièce	579,35 CHF Prix / 100 Pièce
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	120 100 815	1186616	Pièce	100 Pièce	629,36 CHF Prix / 100 Pièce
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	120 100 825	1186622	Pièce	100 Pièce	679,37 CHF Prix / 100 Pièce
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	120 100 835	1186629	Pièce	100 Pièce	808,22 CHF Prix / 100 Pièce
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	120 100 845	1186636	Pièce	100 Pièce	865,44 CHF Prix / 100 Pièce
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	120 100 855	1186642	Pièce	100 Pièce	1.036,96 CHF Prix / 100 Pièce
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	120 100 875	1186649	Pièce	100 Pièce	1.294,52 CHF Prix / 100 Pièce
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	120 100 885	1186656	Pièce	100 Pièce	1.737,81 CHF Prix / 100 Pièce
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	120 100 895	1186662	Pièce	100 Pièce	1.973,90 CHF Prix / 100 Pièce
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	120 100 905	1186669	Pièce	50 Pièce	2.517,32 CHF Prix / 100 Pièce
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	120 100 915	1186676	Pièce	25 Pièce	2.853,43 CHF Prix / 100 Pièce
