Bride de fixation 2056 pied U simple, plaque de pression en métal, FT 34 | 40 | 3

Bride de fixation 2056 pied U simple, plaque de pression en métal, FT

Réf. 1186536 | EAN 4012196850006 | ELDAS-No. 120 100 725

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

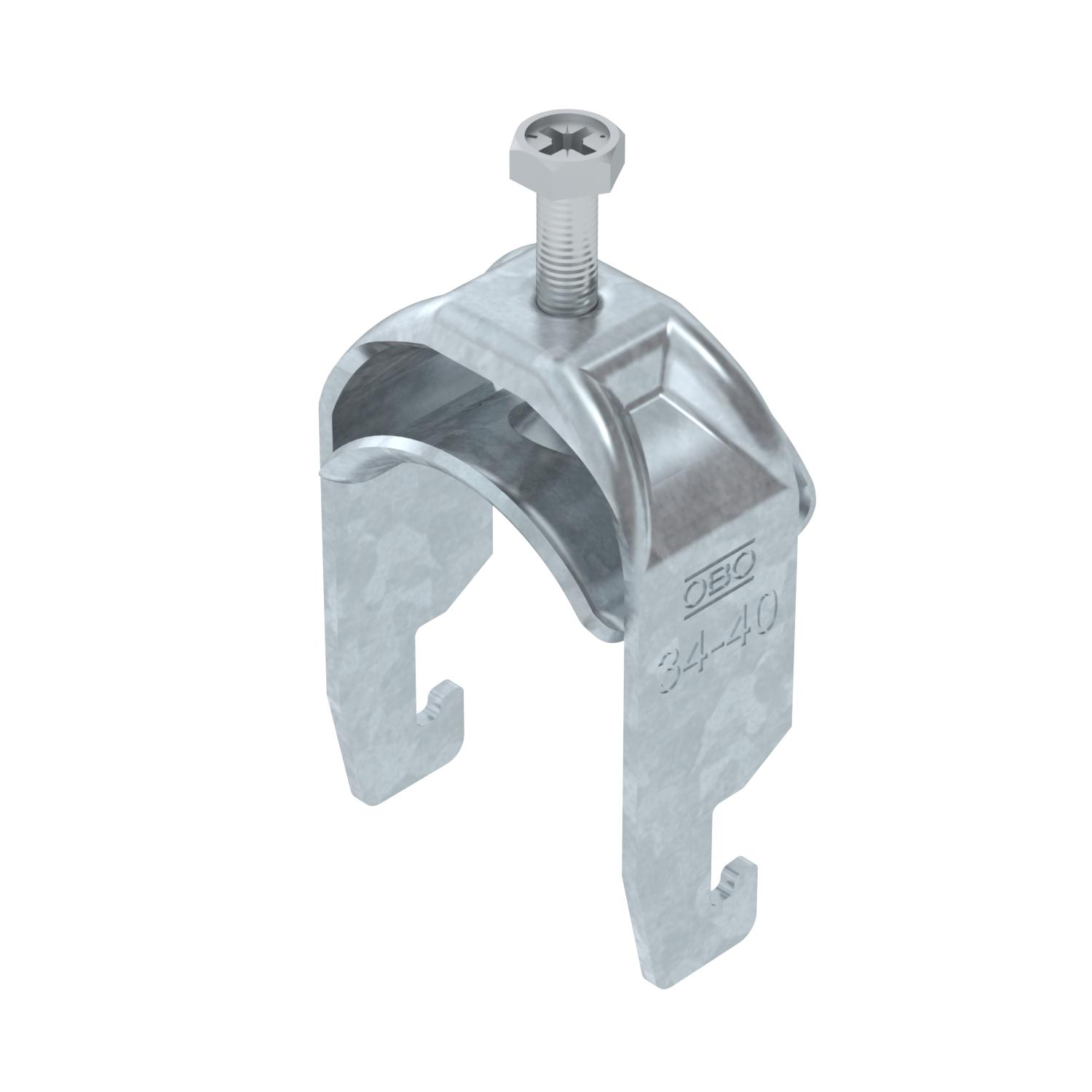

Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique	oui
Avec contre-plaque	non

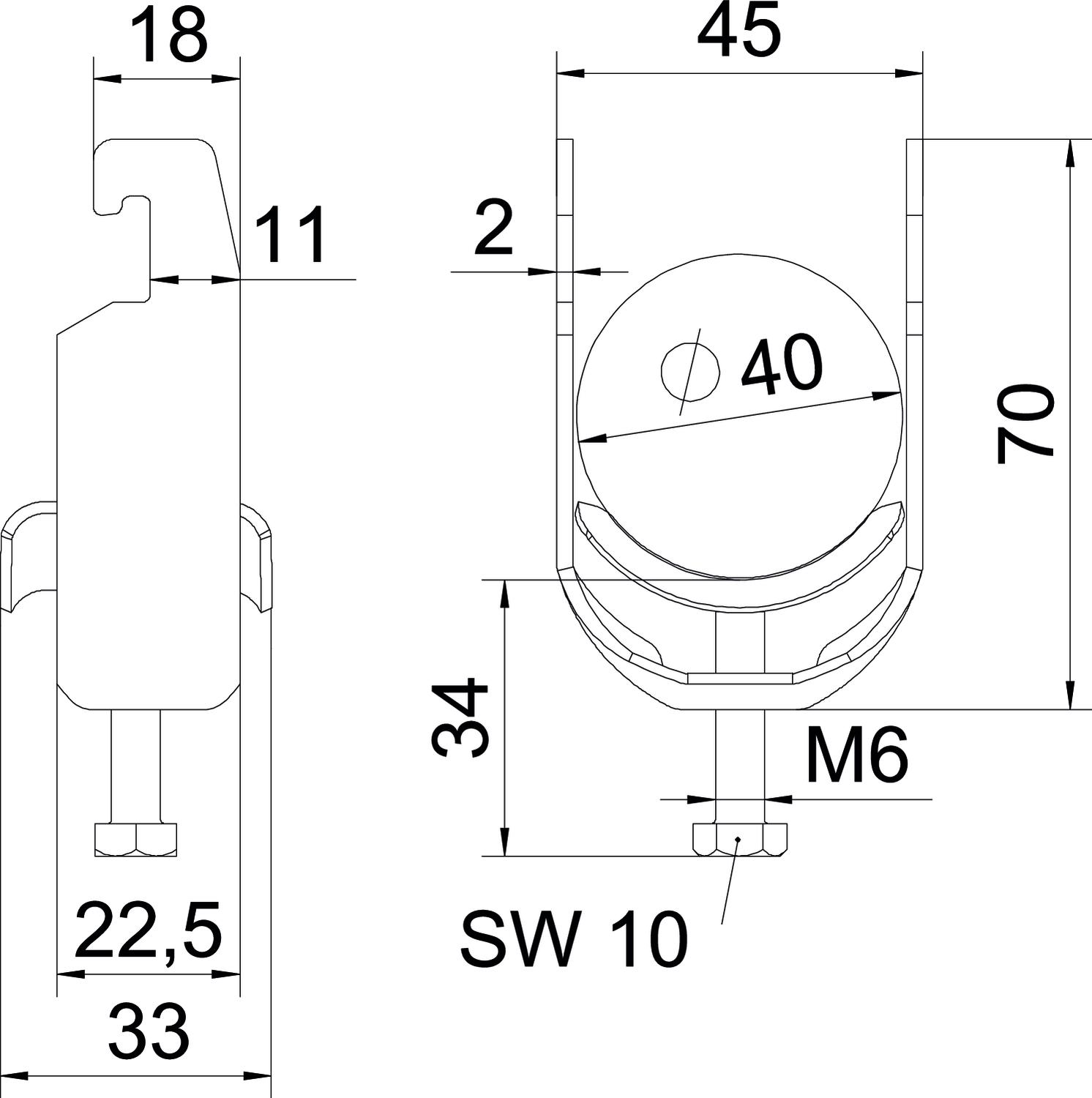

Cote A	22,5 mm
Cote B	45 mm
Cote c	33 mm
Cote L	34 mm
Cote t	2 mm
Dimension	34-40mm
Dimension G (mm)	M6
Dimension H	70 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,1611 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	70 mm
Largeur	45 mm
Longueur	22,5 mm
Longueur dimensions extérieures	33 mm

Matériau	acier
Matériau de la plaque	acier
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	40 mm
Plage de serrage D min.	34 mm
pour diamètre de tube max.	40 mm
pour diamètre de tube min.	34 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Sans halogène	oui
Sécurité de fonctionnement	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	120 100 675	1186502	Pièce	100 Pièce	260,80 CHF Prix / 100 Pièce
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	120 100 685	1186509	Pièce	100 Pièce	285,17 CHF Prix / 100 Pièce
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	120 100 695	1186516	Pièce	100 Pièce	308,22 CHF Prix / 100 Pièce
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	120 100 705	1186522	Pièce	100 Pièce	355,28 CHF Prix / 100 Pièce
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	120 100 715	1186529	Pièce	100 Pièce	435,78 CHF Prix / 100 Pièce
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	120 100 725	1186536	Pièce	100 Pièce	522,41 CHF Prix / 100 Pièce
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	120 100 735	1186542	Pièce	100 Pièce	589,34 CHF Prix / 100 Pièce
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	120 100 745	1186549	Pièce	100 Pièce	595,12 CHF Prix / 100 Pièce
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	120 100 755	1186556	Pièce	100 Pièce	634,67 CHF Prix / 100 Pièce
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	120 100 765	1186562	Pièce	100 Pièce	716,86 CHF Prix / 100 Pièce
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	120 100 775	1186569	Pièce	50 Pièce	901,02 CHF Prix / 100 Pièce
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	120 100 785	1186576	Pièce	25 Pièce	1.221,24 CHF Prix / 100 Pièce
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	-----	1186582	Pièce	25 Pièce	1.371,45 CHF Prix / 100 Pièce
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	-----	1186589	Pièce	25 Pièce	1.533,00 CHF Prix / 100 Pièce
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	-----	1186597	Pièce	25 Pièce	1.725,35 CHF Prix / 100 Pièce
