Bride de fixation 2056 pied W double, plaque de pression en matière plastique, FT 8 | 12 | 3
morepic-1 morepic-2

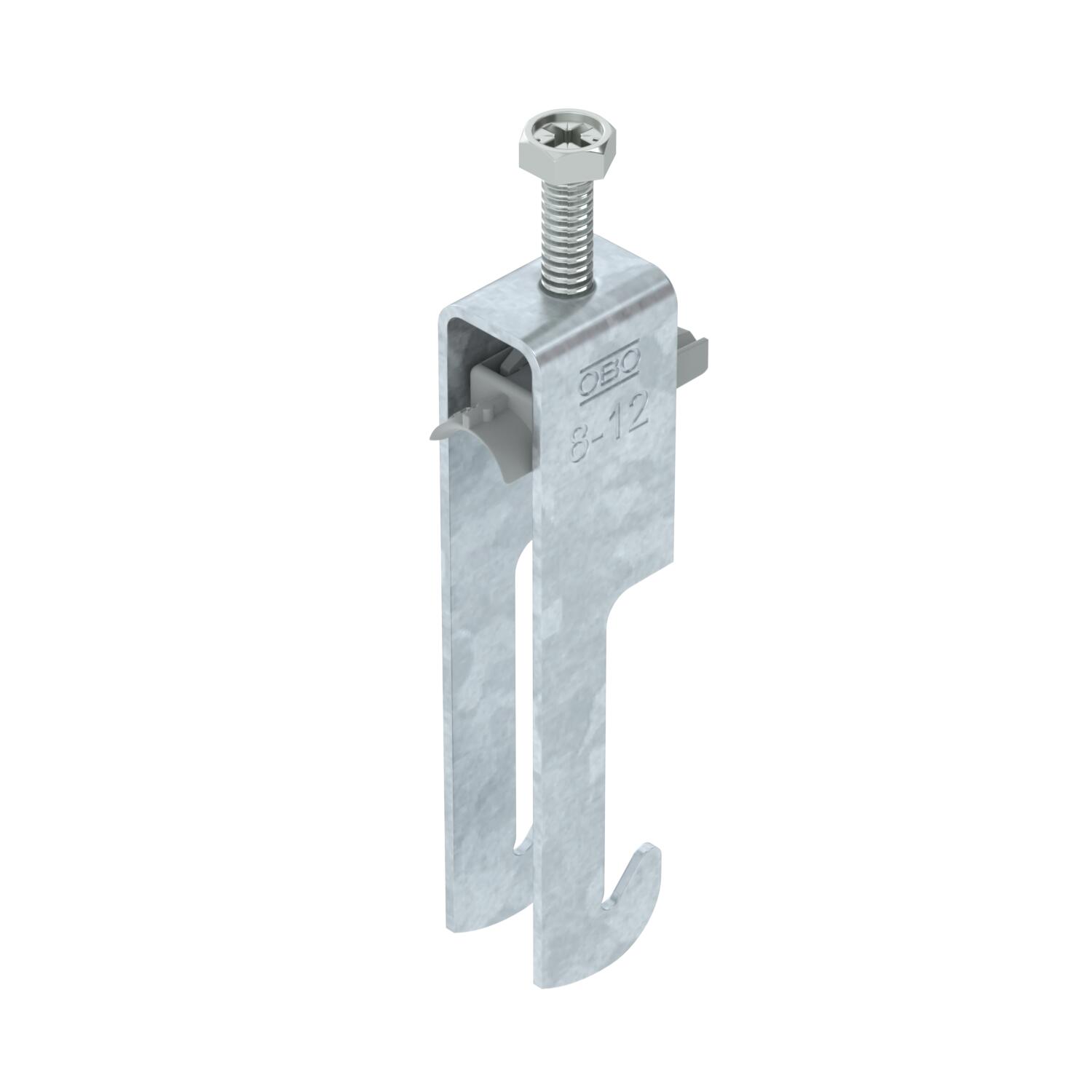

Bride de fixation 2056 pied W double, plaque de pression en matière plastique, FT

Réf. 1187703 | EAN 4012196854349

Description du produit
Description du produit
Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Cornière
  • Clamp clip for angle irons with 40 mm leg length
Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique oui
Avec contre-plaque non

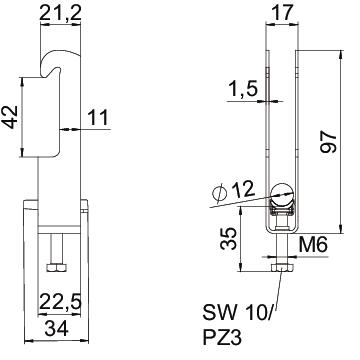

Cote A 22,5 mm
Cote B 17 mm
Cote c 34 mm
Cote L 35 mm
Cote t 1,5 mm
Dimension 08-12mm
Dimension G (mm) M6
Dimension H 97 mm
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 97 mm
Largeur 17 mm
Longueur 22,5 mm
Longueur dimensions extérieures 34 mm
Matériau acier
Matériau de la plaque Plastique
max. Couple de serrage 3 Nm
Nombre de câbles/tubes 2
Ouverture 10 mm
Plage de serrage D max. 12 mm
Plage de serrage D min. 8 mm
pour diamètre de tube max. 12 mm
pour diamètre de tube min. 8 mm
Qualité du matériau de la plaque Polypropylène
Sans halogène oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Cornière lourde
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-W2-K-12 FT 8 mm 12 mm 3 Nm ----- 1187703
50 Pièce 515,10 CHF Prix / 100 Pièce
BS-W2-K-16 FT 12 mm 16 mm 3 Nm 120 200 505 1187709
50 Pièce 538,46 CHF Prix / 100 Pièce
BS-W2-K-22 FT 16 mm 22 mm 3 Nm 120 200 515 1187715
50 Pièce 549,78 CHF Prix / 100 Pièce
BS-W2-K-28 FT 22 mm 28 mm 3 Nm 120 200 525 1187721
50 Pièce 592,98 CHF Prix / 100 Pièce
BS-W2-K-34 FT 28 mm 34 mm 3 Nm 120 200 535 1187727
50 Pièce 597,71 CHF Prix / 100 Pièce
BS-W2-K-40 FT 34 mm 40 mm 3 Nm 120 200 545 1187733
25 Pièce 617,58 CHF Prix / 100 Pièce
BS-W2-K-46 FT 40 mm 46 mm 5 Nm 120 200 555 1187739
25 Pièce 696,35 CHF Prix / 100 Pièce
BS-W2-K-52 FT 46 mm 52 mm 5 Nm 120 200 565 1187745
25 Pièce 734,41 CHF Prix / 100 Pièce
BS-W2-K-58 FT 52 mm 58 mm 5 Nm 120 200 575 1187751
25 Pièce 894,78 CHF Prix / 100 Pièce
