Bride de fixation 2056 pied W simple, plaque de pression en matière plastique, A2 8 | 12 | 3
morepic-1 morepic-2

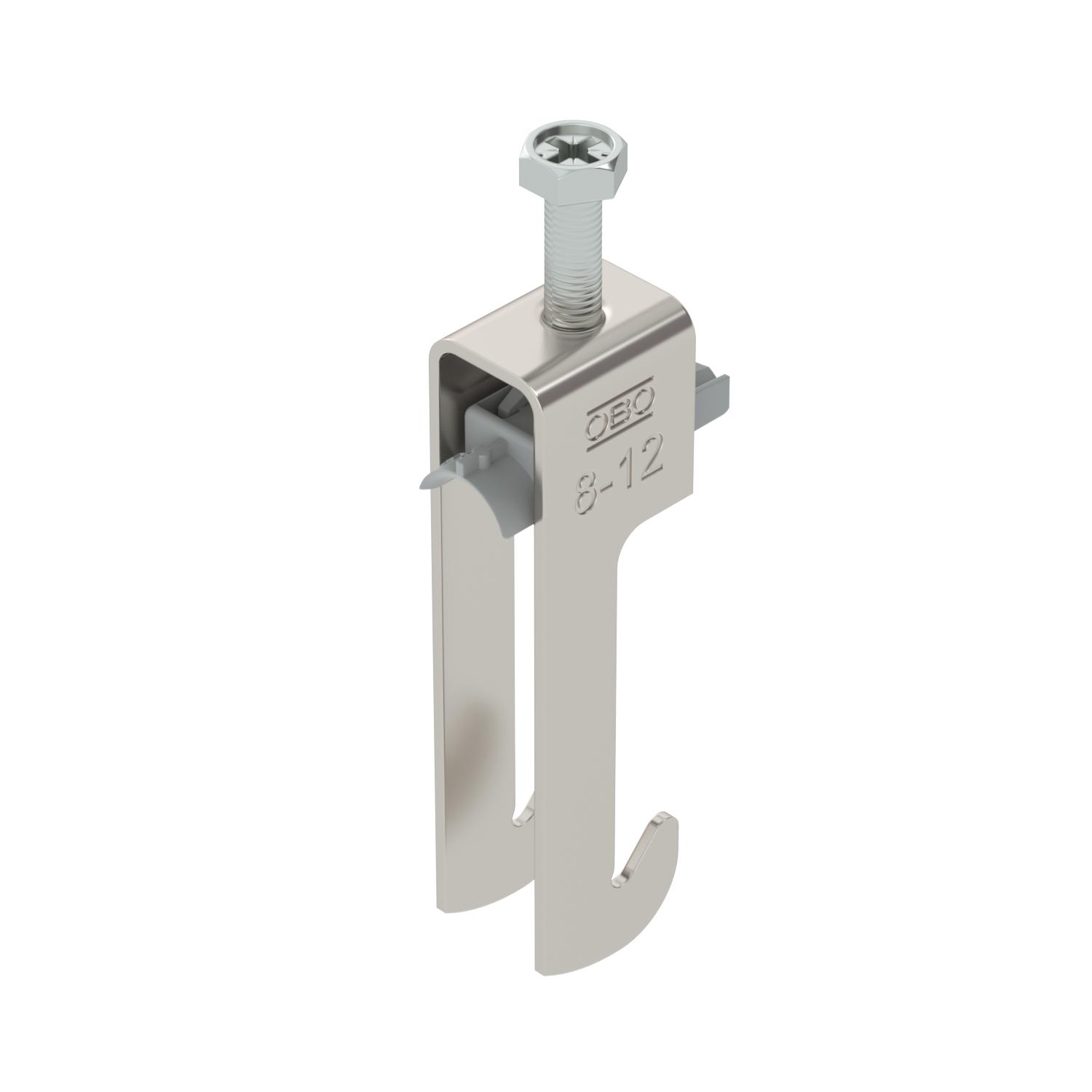

Bride de fixation 2056 pied W simple, plaque de pression en matière plastique, A2

Réf. 1187802 | EAN 4012196854684

Description du produit
Description du produit
Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Cornière
  • Clamp clip for angle irons with 40 mm leg length

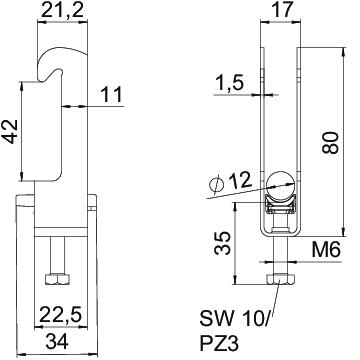

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique oui
Avec contre-plaque non
Cote A 22,5 mm
Cote B 17 mm
Cote c 34 mm
Cote L 35 mm
Cote t 1,5 mm
Dimension 08-12mm
Dimension G (mm) M6
Dimension H 80 mm
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 80 mm
Largeur 17 mm
Longueur 22,5 mm
Longueur dimensions extérieures 34 mm
Matériau acier inoxydable 1.4301
Matériau de la plaque Plastique
max. Couple de serrage 3 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 12 mm
Plage de serrage D min. 8 mm
pour diamètre de tube max. 12 mm
pour diamètre de tube min. 8 mm
Qualité du matériau de la plaque Polypropylène
Sans halogène oui
Supplément matériau Acier inoxydable
Supplément surface non traité
Surface nu, traité
Type de montage Cornière lourde
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-W1-K-12 A2 8 mm 12 mm 3 Nm ----- 1187802
100 Pièce 745,60 CHF Prix / 100 Pièce
BS-W1-K-16 A2 12 mm 16 mm 3 Nm ----- 1187808
100 Pièce 782,90 CHF Prix / 100 Pièce
BS-W1-K-22 A2 16 mm 22 mm 3 Nm 120 101 905 1187814
50 Pièce 599,39 CHF Prix / 100 Pièce
BS-W1-K-28 A2 22 mm 28 mm 3 Nm 120 101 915 1187820
50 Pièce 671,99 CHF Prix / 100 Pièce
BS-W1-K-34 A2 28 mm 34 mm 3 Nm 120 101 925 1187826
50 Pièce 748,88 CHF Prix / 100 Pièce
BS-W1-K-40 A2 34 mm 40 mm 3 Nm 120 101 935 1187832
25 Pièce 784,63 CHF Prix / 100 Pièce
BS-W1-K-46 A2 40 mm 46 mm 5 Nm 120 101 945 1187838
25 Pièce 810,65 CHF Prix / 100 Pièce
BS-W1-K-52 A2 46 mm 52 mm 5 Nm 120 101 955 1187844
25 Pièce 851,40 CHF Prix / 100 Pièce
BS-W1-K-58 A2 52 mm 58 mm 5 Nm 120 101 965 1187850
25 Pièce 1.220,56 CHF Prix / 100 Pièce
BS-W1-K-64 A2 58 mm 64 mm 5 Nm ----- 1187856
50 Pièce 1.390,20 CHF Prix / 100 Pièce
