Bride de fixation 2056 pied W simple, plaque de pression en matière plastique, FT 8 | 12 | 3

Bride de fixation 2056 pied W simple, plaque de pression en matière plastique, FT

Réf. 1187702 | EAN 4012196854332 | ELDAS-No. 120 101 795

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

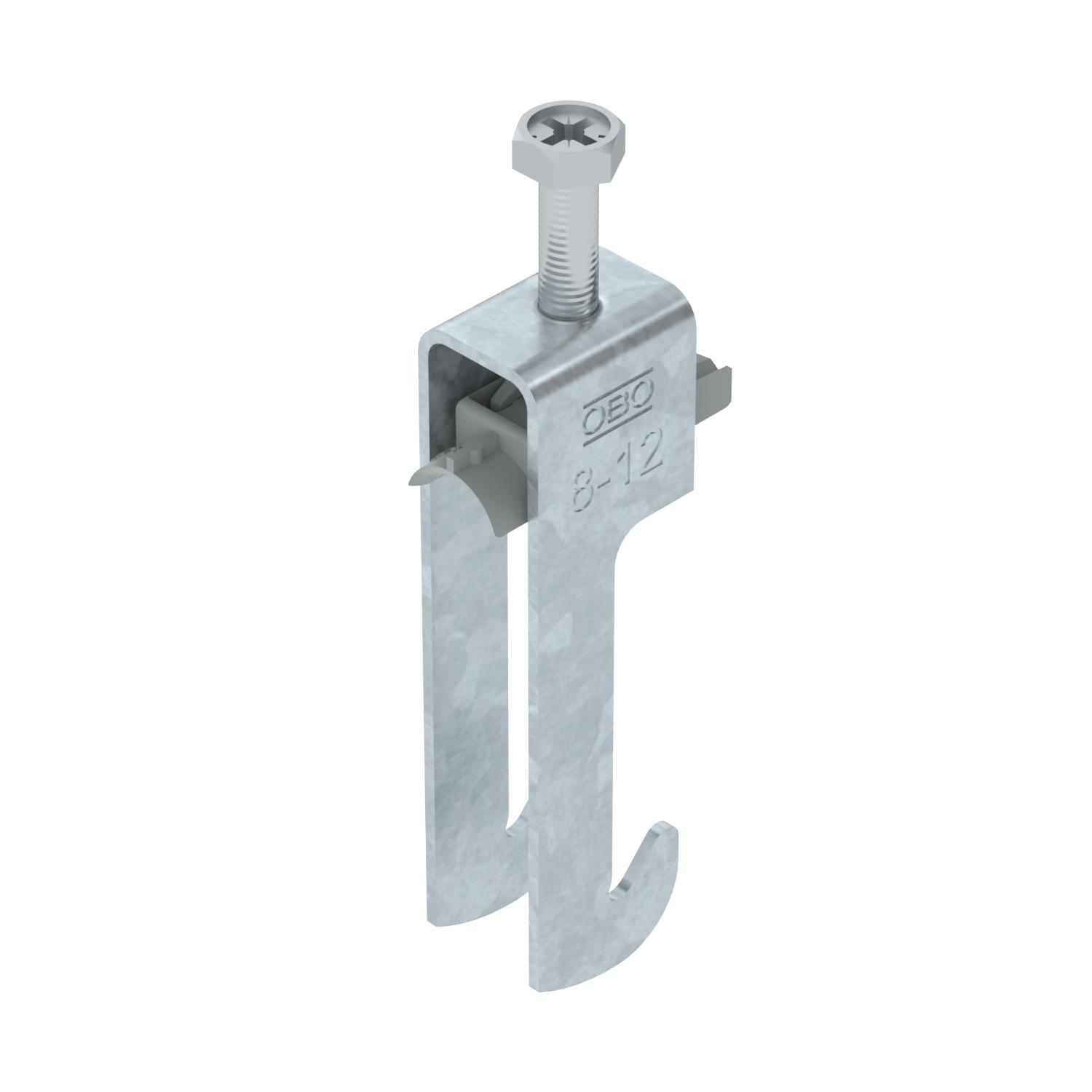

Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

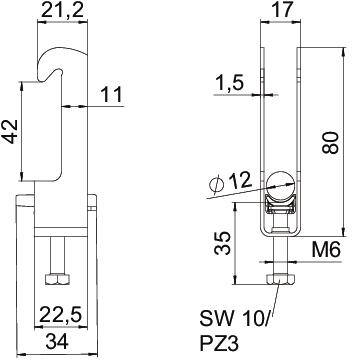

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non
Cote A	22,5 mm
Cote B	17 mm
Cote c	34 mm
Cote L	35 mm
Cote t	1,5 mm
Dimension	08-12mm
Dimension G (mm)	M6
Dimension H	80 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,1059 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	80 mm
Largeur	17 mm
Longueur	22,5 mm

Longueur dimensions extérieures	34 mm
Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	12 mm
Plage de serrage D min.	8 mm
pour diamètre de tube max.	12 mm
pour diamètre de tube min.	8 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Cornière lourde

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	120 101 795	1187702	Pièce	100 Pièce	197,39 CHF Prix / 100 Pièce
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	120 101 805	1187708	Pièce	100 Pièce	205,36 CHF Prix / 100 Pièce
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	120 101 815	1187714	Pièce	100 Pièce	220,14 CHF Prix / 100 Pièce
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	120 101 825	1187720	Pièce	100 Pièce	275,81 CHF Prix / 100 Pièce
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	120 101 835	1187726	Pièce	100 Pièce	362,73 CHF Prix / 100 Pièce
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	120 101 845	1187732	Pièce	100 Pièce	383,52 CHF Prix / 100 Pièce
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	120 101 855	1187738	Pièce	100 Pièce	522,70 CHF Prix / 100 Pièce
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	120 101 865	1187744	Pièce	100 Pièce	549,78 CHF Prix / 100 Pièce
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	120 101 875	1187750	Pièce	50 Pièce	657,31 CHF Prix / 100 Pièce
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	120 101 885	1187756	Pièce	50 Pièce	691,15 CHF Prix / 100 Pièce
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	120 101 895	1187762	Pièce	50 Pièce	955,07 CHF Prix / 100 Pièce
