Bride de fixation 2056 pied W simple, plaque de pression en métal, A2 8 | 12 | 3
morepic-1 morepic-2

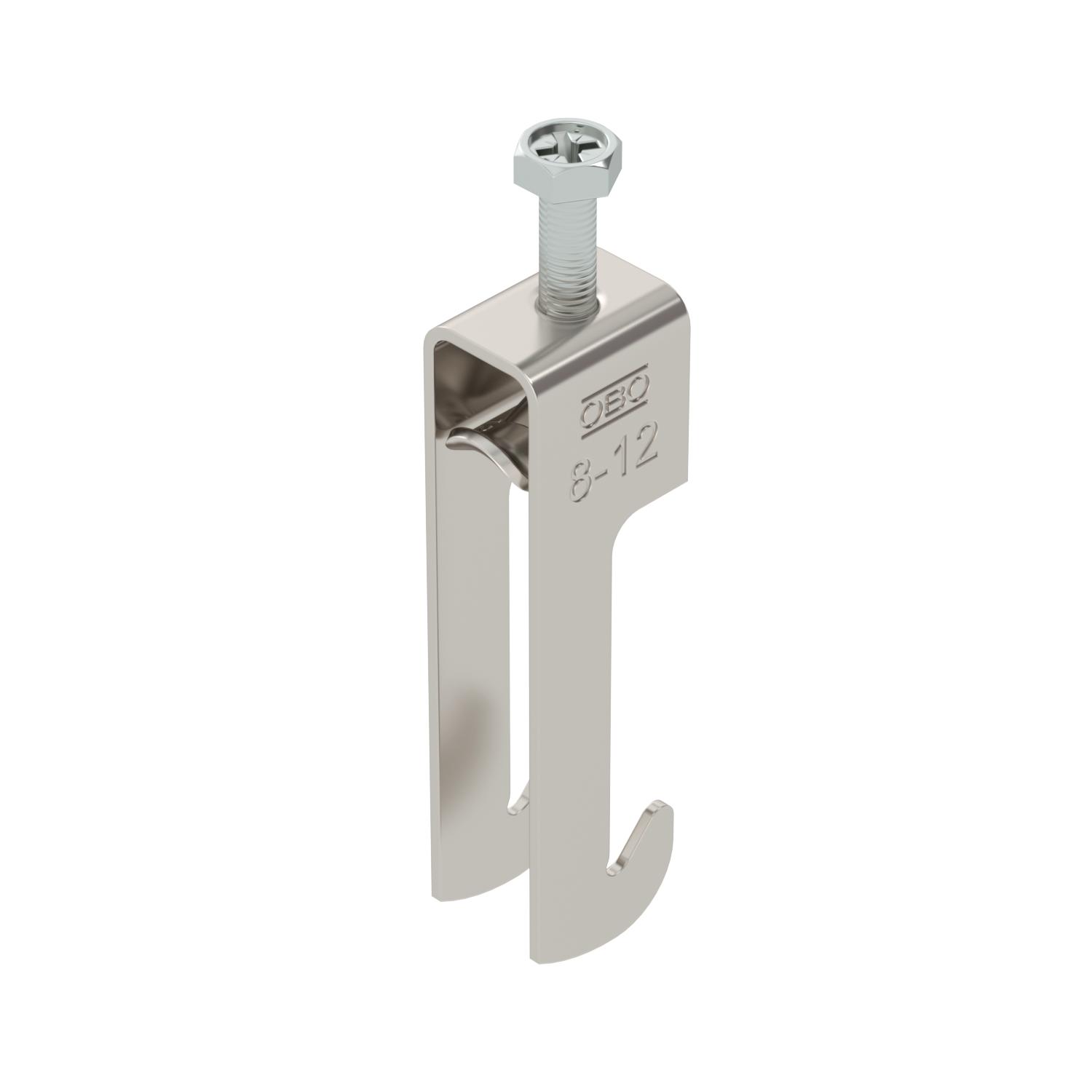

Bride de fixation 2056 pied W simple, plaque de pression en métal, A2

Réf. 1188002 | EAN 4012196855698

Description du produit
Description du produit
Bride de fixation avec pied W, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.


  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • Cornière
  • Clamp clip for angle irons with 40 mm leg length
Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique oui
Avec contre-plaque non

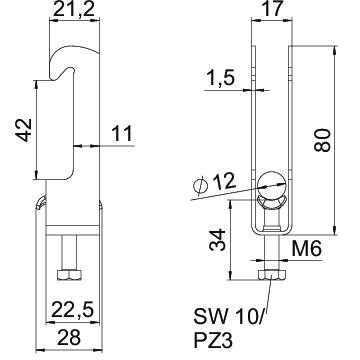

Cote A 22,5 mm
Cote B 17 mm
Cote c 28 mm
Cote L 34 mm
Cote t 1,5 mm
Dimension 08-12mm
Dimension G (mm) M6
Dimension H 80 mm
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 80 mm
Largeur 17 mm
Longueur 22,5 mm
Longueur dimensions extérieures 28 mm
Matériau acier inoxydable 1.4301
Matériau de la plaque acier inoxydable
max. Couple de serrage 3 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 12 mm
Plage de serrage D min. 8 mm
pour diamètre de tube max. 12 mm
pour diamètre de tube min. 8 mm
Qualité du matériau de la plaque Acier inoxydable 304 (1.4301)
Sans halogène oui
Supplément matériau Acier inoxydable
Supplément surface non traité
Surface nu, traité
Type de montage Cornière lourde
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. max. Couple de serrage ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
BS-W1-M-12 A2 8 mm 12 mm 3 Nm ----- 1188002
100 Pièce 859,10 CHF Prix / 100 Pièce
BS-W1-M-16 A2 12 mm 16 mm 3 Nm ----- 1188008
100 Pièce 936,40 CHF Prix / 100 Pièce
BS-W1-M-22 A2 16 mm 22 mm 3 Nm ----- 1188014
100 Pièce 1.001,95 CHF Prix / 100 Pièce
BS-W1-M-28 A2 22 mm 28 mm 3 Nm 120 102 055 1188020
100 Pièce 1.186,22 CHF Prix / 100 Pièce
BS-W1-M-34 A2 28 mm 34 mm 3 Nm 120 102 065 1188026
100 Pièce 1.281,95 CHF Prix / 100 Pièce
BS-W1-M-40 A2 34 mm 40 mm 3 Nm 120 102 075 1188032
100 Pièce 1.485,39 CHF Prix / 100 Pièce
BS-W1-M-46 A2 40 mm 46 mm 5 Nm ----- 1188038
100 Pièce 1.525,65 CHF Prix / 100 Pièce
BS-W1-M-52 A2 46 mm 52 mm 5 Nm ----- 1188044
100 Pièce 1.586,65 CHF Prix / 100 Pièce
BS-W1-M-58 A2 52 mm 58 mm 5 Nm ----- 1188050
50 Pièce 1.650,15 CHF Prix / 100 Pièce
BS-W1-M-64 A2 58 mm 64 mm 5 Nm ----- 1188056
50 Pièce 1.716,10 CHF Prix / 100 Pièce
