Remarque: Cet article est un article de fin de série.
Vous pouvez trouver l’article de suivi ici: 1187202 / Bride de fixation 2056 pied N simple, plaque de pression en matière plastique, FT

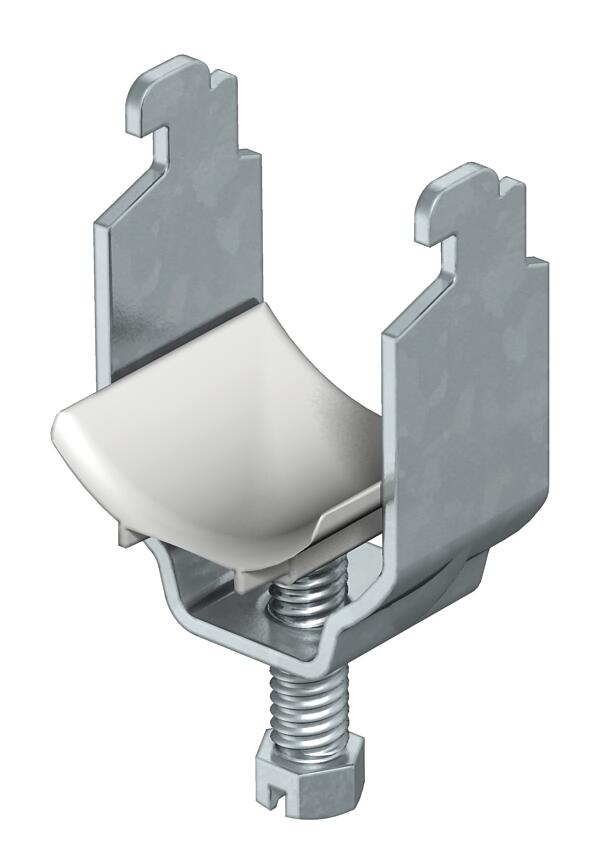

Bride de fixation rapide, plaque de pression simple en matière plastique, FT
Réf. 1163124 | EAN 4012195067399 | ELDAS-No. 120 120 365
- Description du produit
-
Description du produitConvient à tous les rails profilés en C d'une ouverture de 11 à 12 mm, d'une hauteur intérieure d'au moins 6,5 mm et d'une largeur intérieure d'au moins 18,5 mm.
Bride et vis en acier galvanisé à chaud
Plaque de pression en polypropylène, couleur gris clair RAL 7035, sans halogène.
Modèle avec écrou à souder et/ou contre-écrou destiné à une utilisation dans des conditions difficiles et nécessitant et résistance aux secousses sur demande!
-
- Caractéristiques techniques
-
Caractéristiques techniques

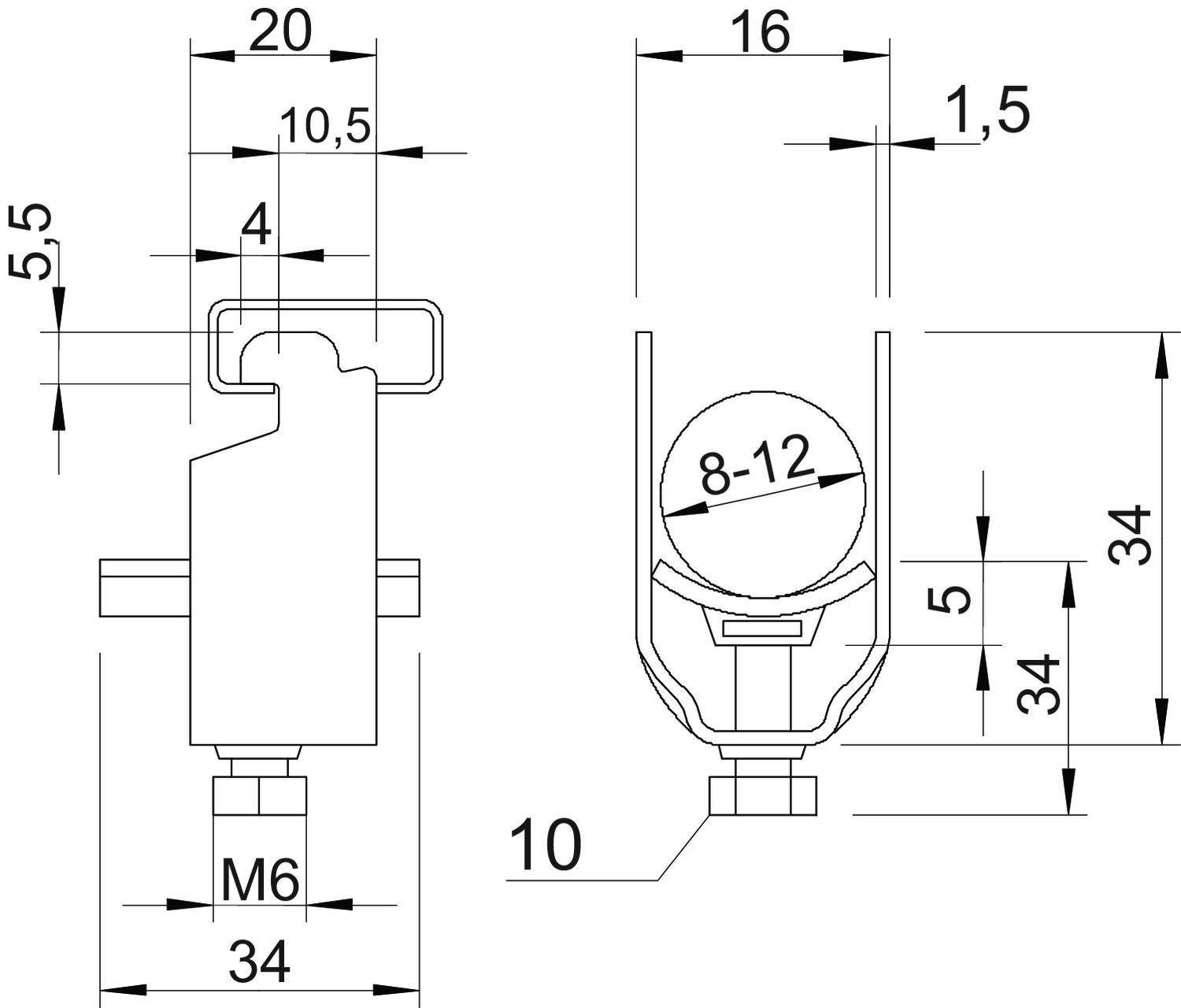

Avec carter en plastique oui Avec carter métallique non Avec contre-plaque non Cote A 20 mm Cote B 16 mm Cote c 34 mm Cote L 34 mm Cote t 1,5 mm Cote x 5 mm Dimension 8-12mm Dimension G (mm) M6 Dimension H 34 mm Empreinte CO₂ (GWP) du berceau à la porte 0,0537 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque Plastique max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour 1 câble H 34 mm pour 1 câble L 34 pour 2 câbles H 49 mm pour 2 câbles L 47 mm pour 3 câbles H 65 mm pour 3 câbles L 47 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056N 12 FT / 1163124 , 0.42MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056N 12 FT / 1163124 , 0.16MB , pdfREACH Déclaration de conformité 2056N 12 FT / 1163124 , 0.12MB , pdfRoHS Déclaration de conformité 2056N 12 FT / 1163124 , 0.12MB , pdf
