Remarque: Cet article est un article de fin de série.
Vous pouvez trouver l’article de suivi ici: 1187002 / Bride de fixation 2056 pied N simple, plaque de pression en métal, FT
Bride de fixation rapide, plaque de pression simple en métal
Réf. 1155407 | EAN 4012195060857
- Description du produit
-
Description du produitConvient à tous les rails profilés en C avec une ouverture de 11 à 12 mm; hauteur intérieure d’au moins 6,5 mm et largeur intérieure d’au moins 18,5 mm;
les plaques de pression métalliques ont des arêtes très arrondies sur toutes les faces pour éviter que les câbles ne soient endommagés.
Modèle avec écrou à souder et/ou contre-écrou destiné à une utilisation dans des conditions difficiles et nécessitant et résistance aux secousses sur demande!
-
- Caractéristiques techniques
-
Caractéristiques techniques

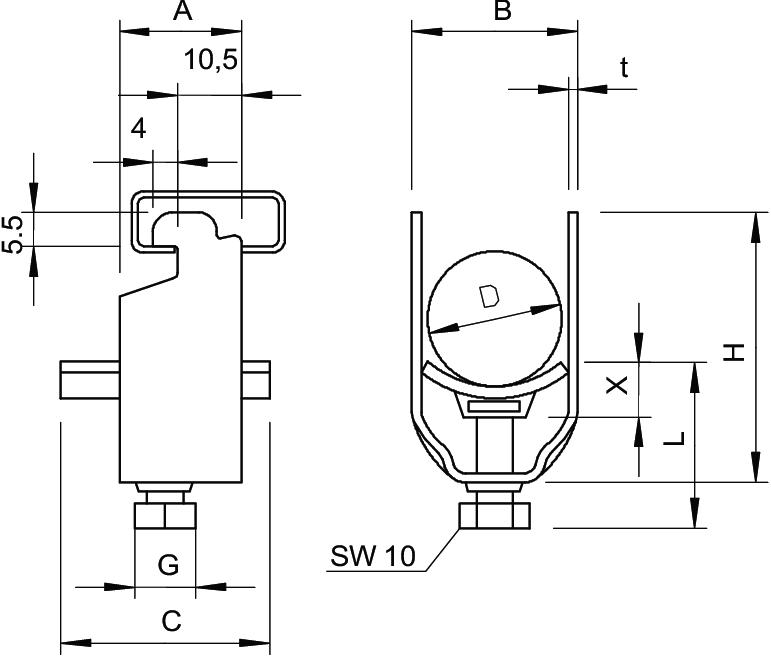

Avec carter en plastique non Avec carter métallique oui Avec contre-plaque non Cote A 20 mm Cote B 16 mm Cote c 30 mm Cote L 32,5 mm Cote t 1,5 mm Cote x 3,5 mm Dimension 8-12mm Dimension G (mm) M6 Dimension H 34 mm Empreinte CO₂ (GWP) du berceau à la porte 0,0579 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque acier max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour 1 câble H 34 mm pour 1 câble L 32,5 pour 2 câbles H 49 mm pour 2 câbles L 45,5 mm pour 3 câbles H 65 mm pour 3 câbles L 45,5 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Résistant aux chocs non Sans halogène non Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056N M 12 FT / 1155407 , 0.17MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056N M 12 FT / 1155407 , 0.16MB , pdfREACH Déclaration de conformité 2056N M 12 FT / 1155407 , 0.12MB , pdfRoHS Déclaration de conformité 2056N M 12 FT / 1155407 , 0.13MB , pdf
