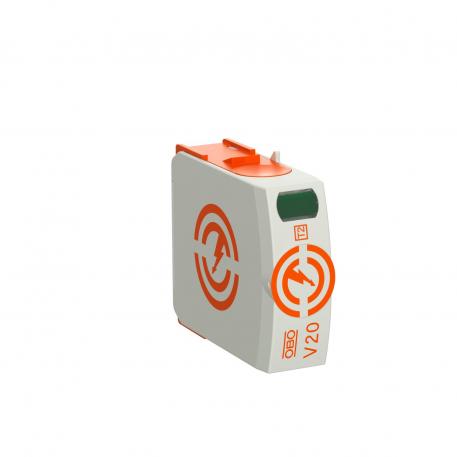

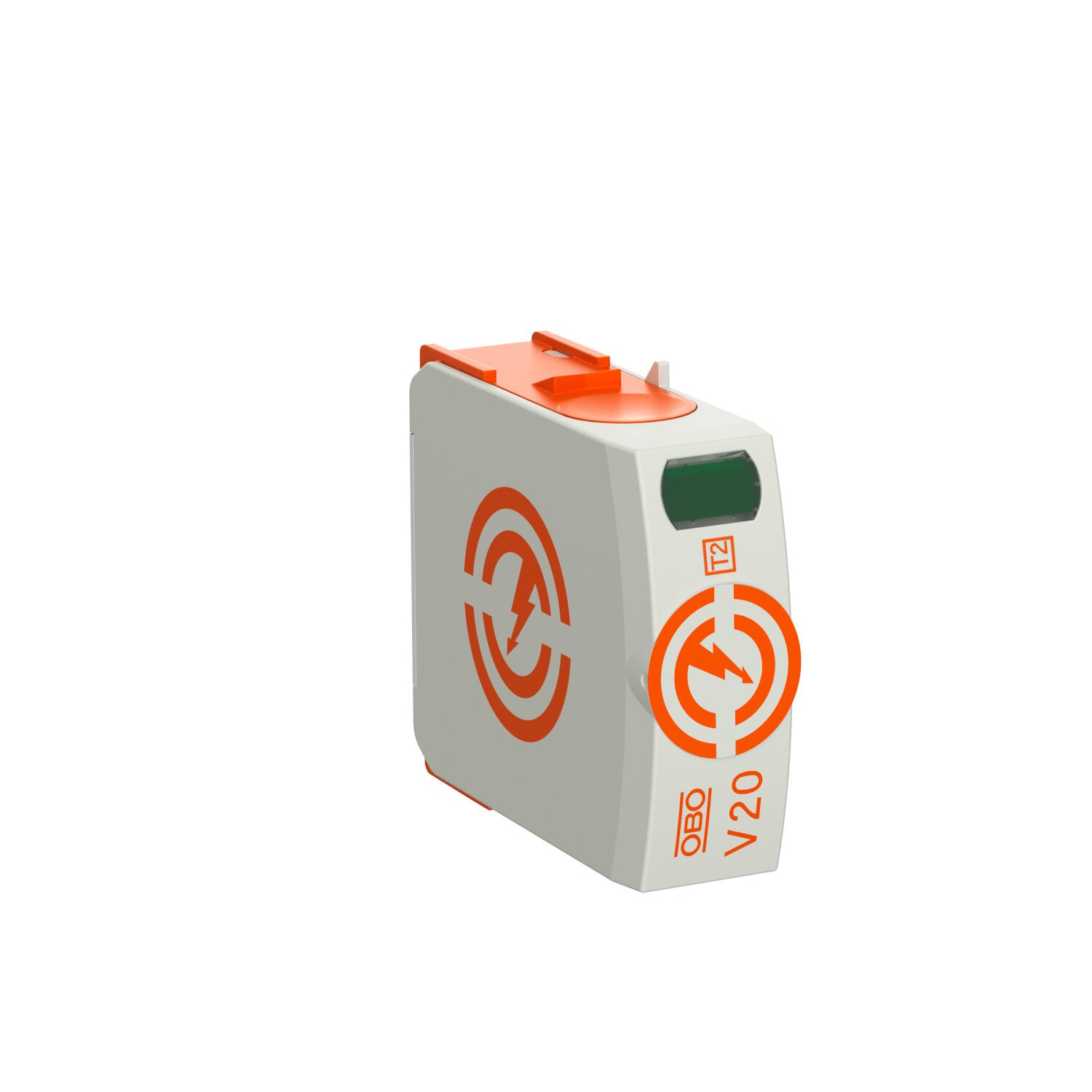

Cartouche V20 385 V

Réf. 5095368 | EAN 4012196163601

Réf. / Type

Modèle des pôles	1

Tension max. permanente CA

Indice de protection	IP20

Description du produit

Description du produit

Cartouche de parafoudre type 2

• Pour la liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances hautes performances

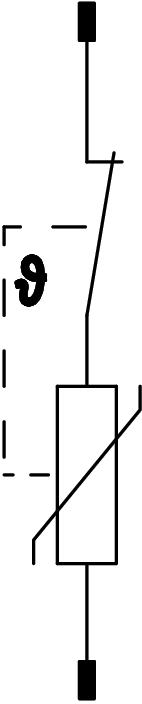

• Cartouche débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage avec protection contre les vibrations et codage de tension
• Plastique selon UL 94 V-0

Caractéristiques techniques

Caractéristiques techniques

Classe d'essais type 2	oui
Courant de fuite maximal (8/20 μs)	40 kA
Courant de fuite maximal (8/20 μs) [L-N]	40 kA
Courant de fuite nominal (8/20 μs)	20 kA
Courant de fuite nominal (8/20 μs) [L-N]	20 kA
Dimension	385V
Écartement minimal	1,5 mm
fusible de puissance intégré	non
Homologations	VDE
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle des pôles	1
Niveau de protection [L-N]	≤1,7
Nombre de pôles	1
Report d'alarme	non
Résistance aux courts-circuits	oui

Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
signalisation sur l'appareil	optique
soufflage	non
SPD selon CEI 61643-1	classe II
SPD selon EN 61643-11	Type 2
SPD selon UL 1449	Type 4
Température de service max.	80 °C
Température de service min.	-40 °C
Tension continue max. (L-N)	385 V
Tension max. permanente CA	385 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension résiduelle [L-N] @ 1 kA	1,2 kV
Tension résiduelle [L-N] @ 5 kA	1,4 kV
Type de montage	sur l'élément de base
type du réseau	autres

Tous les types

Tous les types

Type	Modèle des pôles	Tension max. permanente CA	Indice de protection	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
V20-0-75	1	75 V	IP20	-----	5095360	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
V20-0-150	1	150 V	IP20	-----	5095362	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
V20-0-280	1	280 V	IP20	808 410 819	5095364	Pièce	1 Pièce	21,00 CHF Prix / 1 Pièce
V20-0-320	1	320 V	IP20	-----	5095366	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
V20-0-385	1	385 V	IP20	-----	5095368	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
V20-0-440	1	440 V	IP20	-----	5095370	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
V20-0-550	1	550 V	IP20	-----	5095372	Pièce	1 Pièce	74,95 CHF Prix / 1 Pièce
