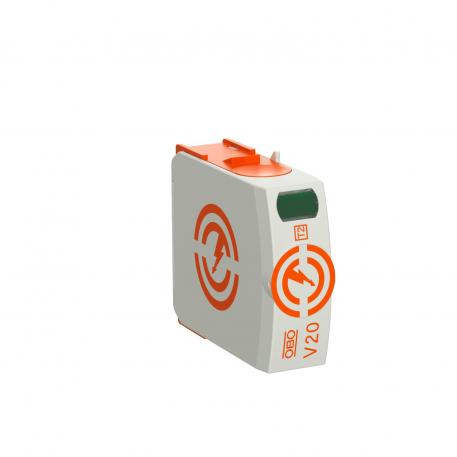

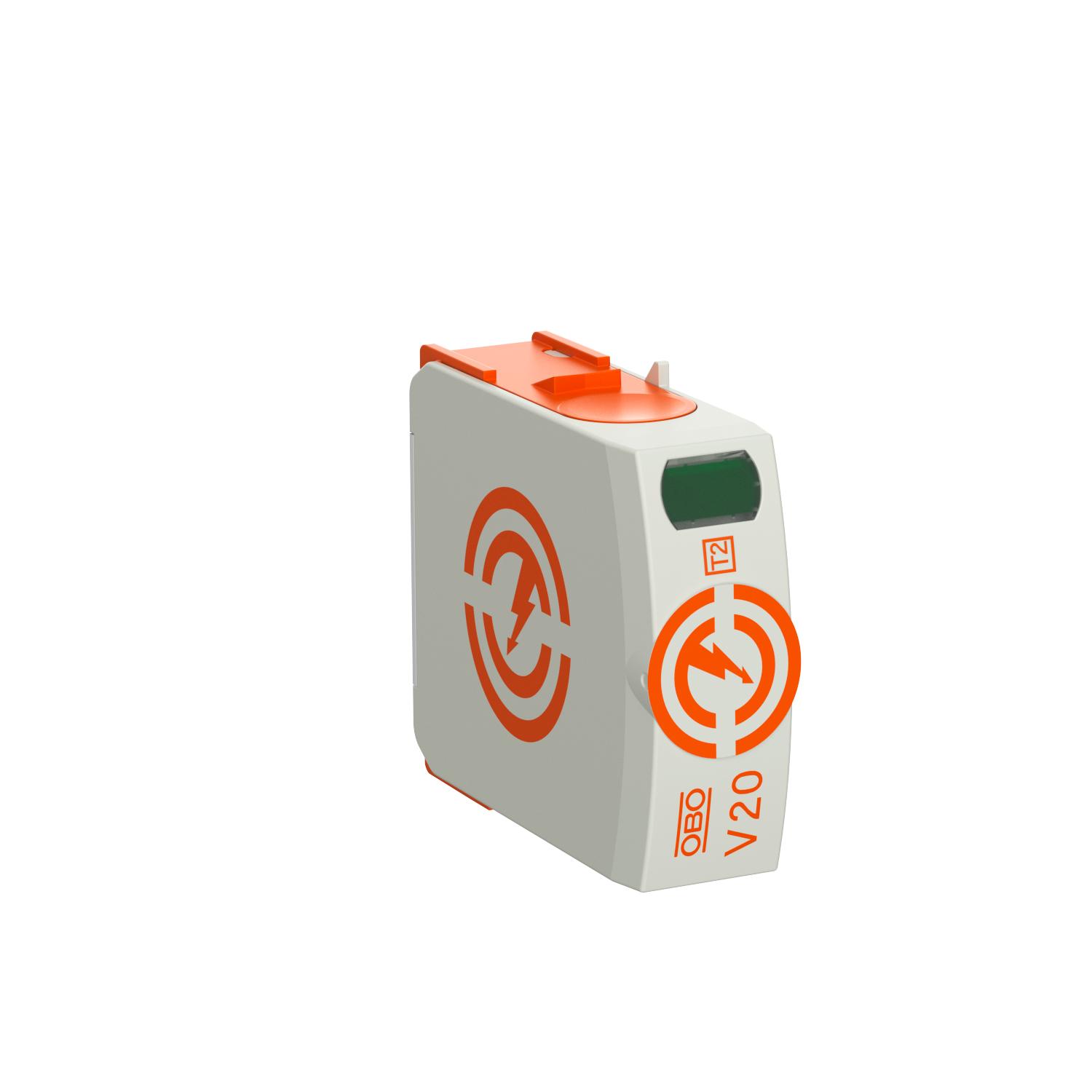

Cartouche V20 550 V
Réf. 5095372 | EAN 4012196163625
- Description du produit
-
Description du produitCartouche de parafoudre type 2
• Pour la liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances hautes performances

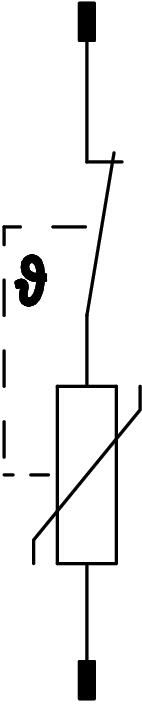

• Cartouche débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage avec protection contre les vibrations et codage de tension
• Plastique selon UL 94 V-0
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe d'essais type 2 oui Courant de fuite maximal (8/20 μs) 40 kA Courant de fuite maximal (8/20 μs) [L-N] 40 kA Courant de fuite nominal (8/20 μs) 20 kA Courant de fuite nominal (8/20 μs) [L-N] 20 kA Dimension 550V Écartement minimal 1,5 mm fusible de puissance intégré non Homologations UL Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Modèle des pôles 1 Niveau de protection [L-N] ≤2,4 Nombre de pôles 1 Report d'alarme non Résistance aux courts-circuits oui Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff signalisation sur l'appareil optique soufflage non SPD selon CEI 61643-1 classe II SPD selon EN 61643-11 Type 2 SPD selon UL 1449 Type 4 Température de service max. 80 °C Température de service min. -40 °C Tension continue max. (L-N) 550 V Tension max. permanente CA 550 V Tension nominale CA (50 / 60 Hz) 400 V Type de montage sur l'élément de base type du réseau autres - Tous les types
-
Tous les types
