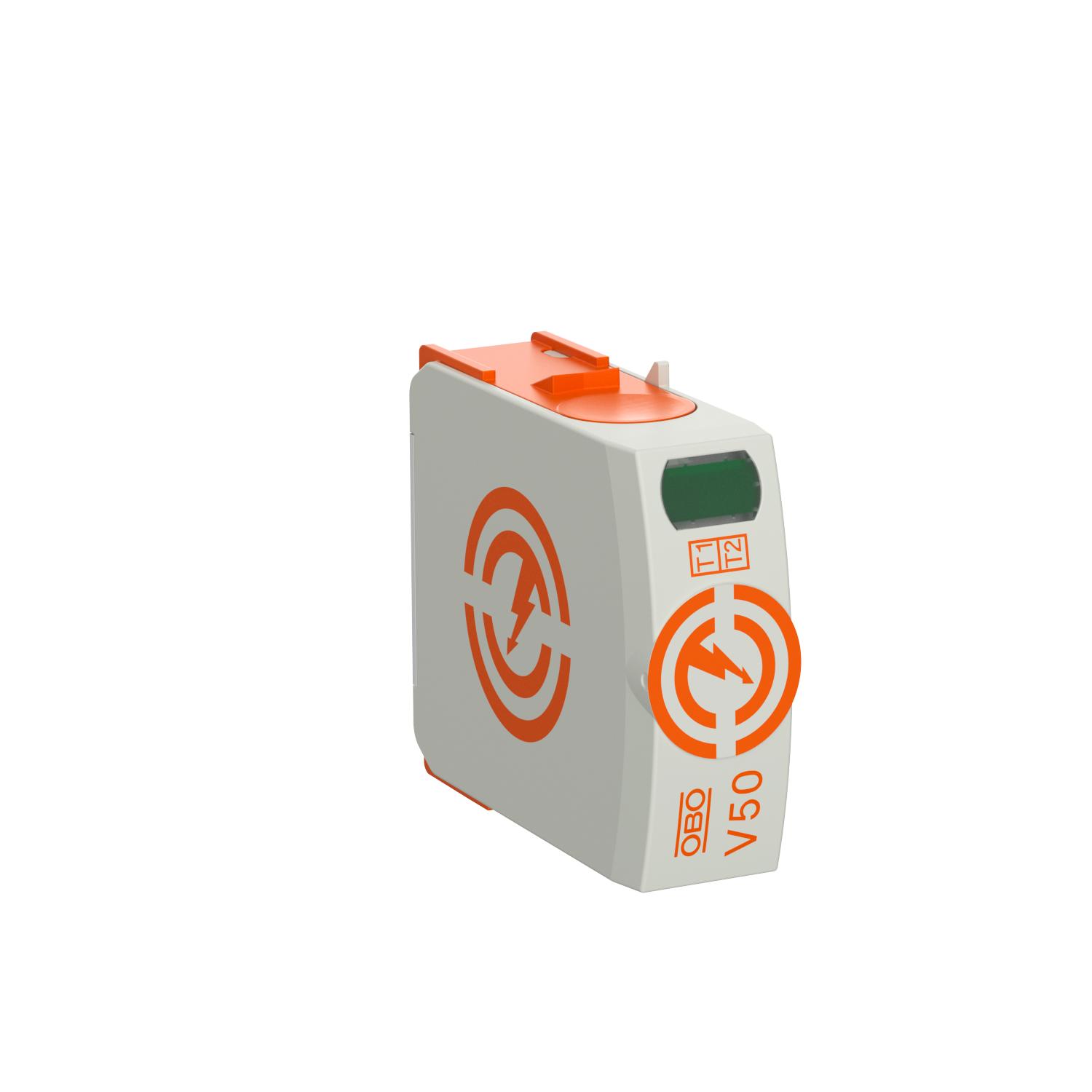

Cartouche V50 280 V

Réf. 5093508 | EAN 4012196159598 | ELDAS-No. 808 480 819

Réf. / Type

Modèle des pôles	1

Tension max. permanente CA

Indice de protection	IP20

Description du produit

Description du produit

Cartouche de parafoudre combiné type 1+2

• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)

• Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle

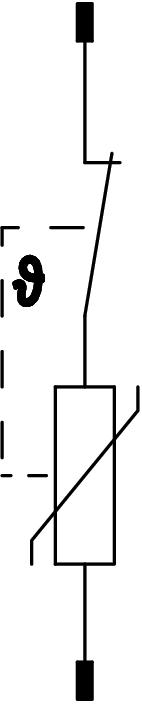

• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état

• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension

• Plastique selon UL 94 V-0

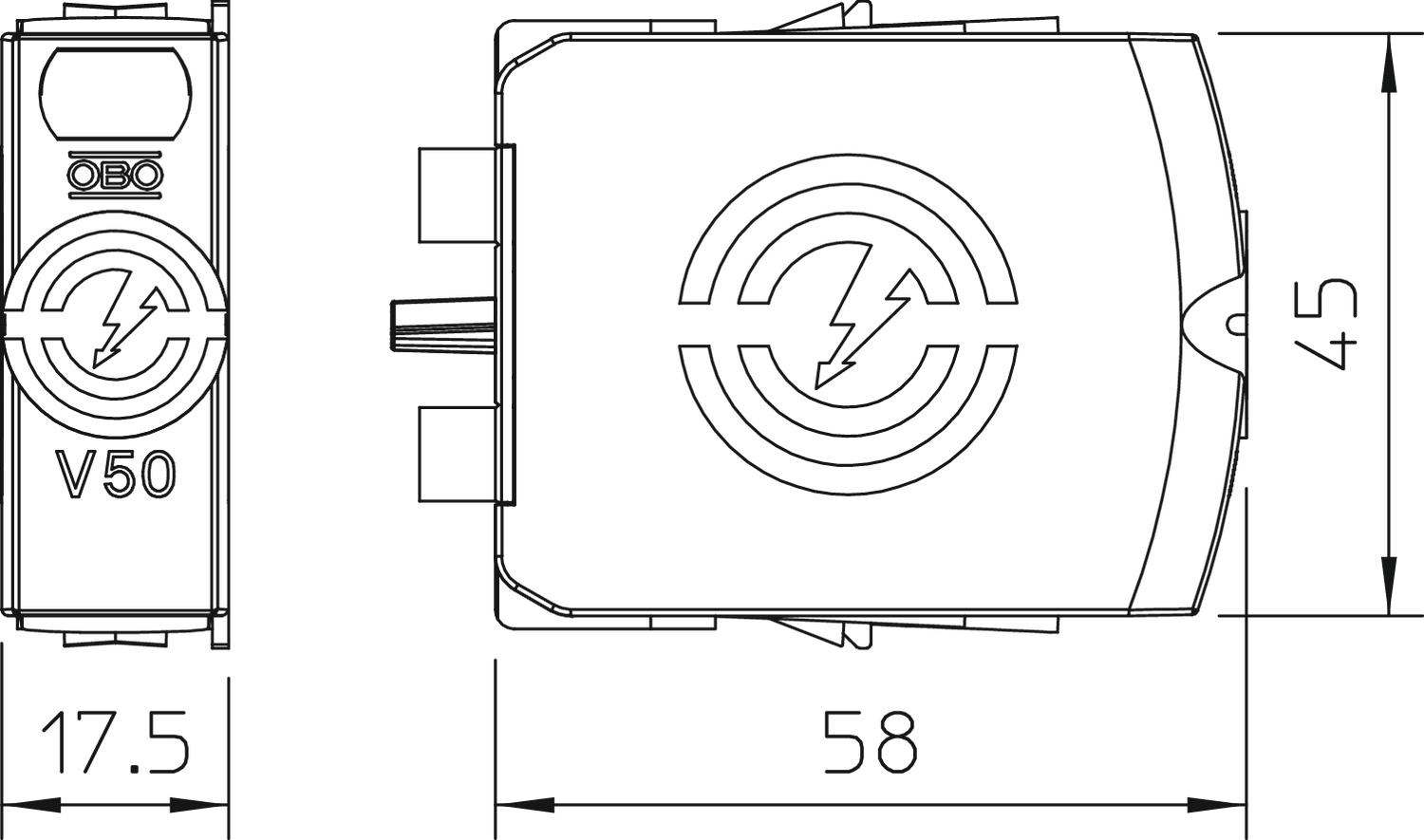

Caractéristiques techniques

Caractéristiques techniques

Couple de serrage	4 Nm
Courant de choc de décharge (10/350 μs)	12,5 kA
Courant de fuite maximal (8/20 μs)	50 kA
Courant de fuite maximal (8/20 μs) [L-N]	50 kA
Courant de fuite nominal (8/20 μs)	30 kA
Courant de fuite nominal (8/20 μs) [L-N]	30 kA
Dimension	280V
Écartement minimal	1,5 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,2065 kg CO₂e / 1 Pièce
fusible de puissance intégré	non
fusible de puissance maximum	160 A
Homologations	VDE
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle des pôles	1
Niveau de protection [L-N]	≤1,3
Nombre de pôles	1
Protection maximale contre les surtensions côté réseau	160 A gL/gG
Report d'alarme	non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	21 AWG
Section de raccordement des bornes FM min.	0,5 mm²
signalisation sur l'appareil	optique
soufflage	non
SPD selon CEI 61643-1	classe I+II
SPD selon EN 61643-11	Type 1+2
SPD selon UL 1449	Type 4
Température de service max.	80 °C
Température de service min.	-40 °C
temps de réponse	<25 ns
Tension continue max. (L-N)	280 V
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension résiduelle [L-N] @ 1 kA	0,7 kV
Tension résiduelle [L-N] @ 5 kA	0,8 kV
Tension résiduelle [L-N] à 12,5 kA	1 kV
Tension TOV [L-N] - fail safe mode - 120 min	440 V
Tension TOV [L-N] - withstand mode - 5 s	335 V
Type de montage	Rail DIN 35 mm
type du réseau	tous

Tous les types

Tous les types

Type	Modèle des pôles	Tension max. permanente CA	Indice de protection	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
V50-0-150	1	150 V	IP20	-----	5093505	Pièce	1 Pièce	144,70 CHF Prix / 1 Pièce
V50-0-280	1	280 V	IP20	808 480 819	5093508	Pièce	1 Pièce	39,00 CHF Prix / 1 Pièce
V50-0-320	1	320 V	IP20	-----	5093509	Pièce	1 Pièce	144,70 CHF Prix / 1 Pièce
V50-0-385	1	385 V	IP20	-----	5093510	Pièce	1 Pièce	144,70 CHF Prix / 1 Pièce
