Cassette réglable en hauteur avec sortie de cordon, RKSNUZD3, acier inoxydable | 105 | 20 | 90 | 9

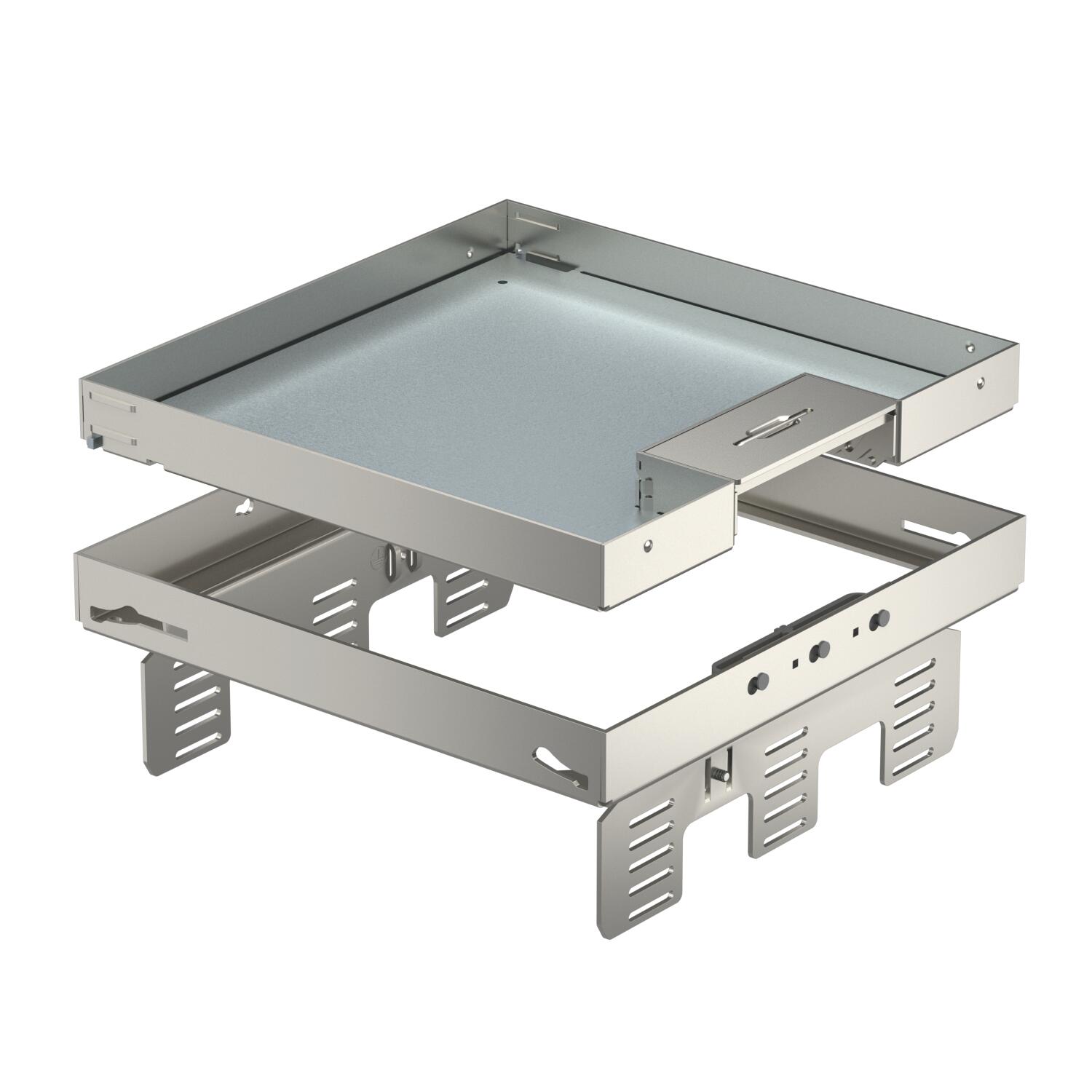

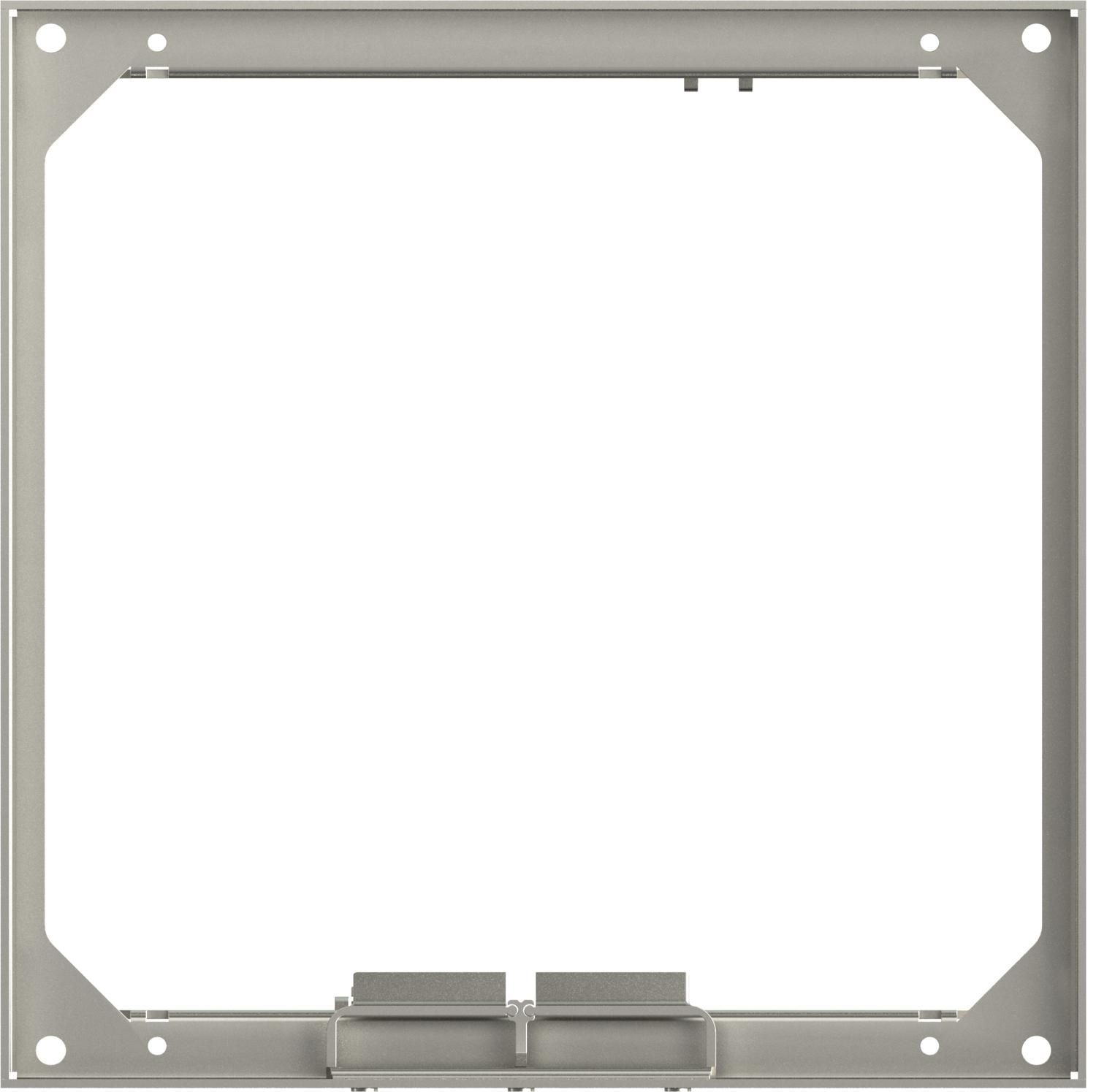

Cassette réglable en hauteur avec sortie de cordon, RKSNUZD3, acier inoxydable

Réf. 7409238 | EAN 4012195867302

Réf. / Type

Hauteur de plancher min.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, avec sortie de cordon, pour le montage d'appareillages dans des planchers nettoyés à sec en intérieur, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec un couvercle de montage DUG../9 ou dans des boîtes de tirage UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 10 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	oui

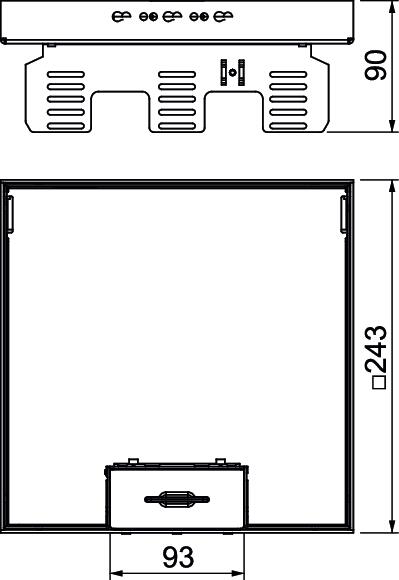

Dimension h	90 mm
Dimension	243x243mm
Dimension nominale pour boîtier d'appareillages	9
Entretien du sol	sèche
Épaisseur du revêtement de sol	20 mm
Hauteur	90 mm
Hauteur de chape min.	105 mm
Hauteur de plancher min.	105 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
RKSN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409238	Pièce	1 Pièce	276,43 CHF Prix / 1 Pièce
RKSN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409240	Pièce	1 Pièce	286,30 CHF Prix / 1 Pièce

Accessoires

Accessoires du système

Produits	Type	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce	9,31 CHF Prix / 1 Pièce
Équerre de nivellement pour le montage en UGD250-3 pour une cassette carrée	NW 250-3 QK	7410540	Pièce	1 Pièce	52,49 CHF Prix / 1 Pièce
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce	51,59 CHF Prix / 1 Pièce
