Remarque: Cet article est un article de fin de série.
Vous pouvez trouver l’article de suivi ici: 7408970 / Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable
Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable
Réf. 7409044 | EAN 4012195867777
- Description du produit
-
Description du produitCassette pleine réglable pour la réalisation d'une trappe d'inspection de taille nominale 9 dans des planchers nettoyés à l'eau ou à sec à l'intérieur. Convient uniquement aux revêtements de sol lisses.
Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45
-
- Caractéristiques techniques
-
Caractéristiques techniques

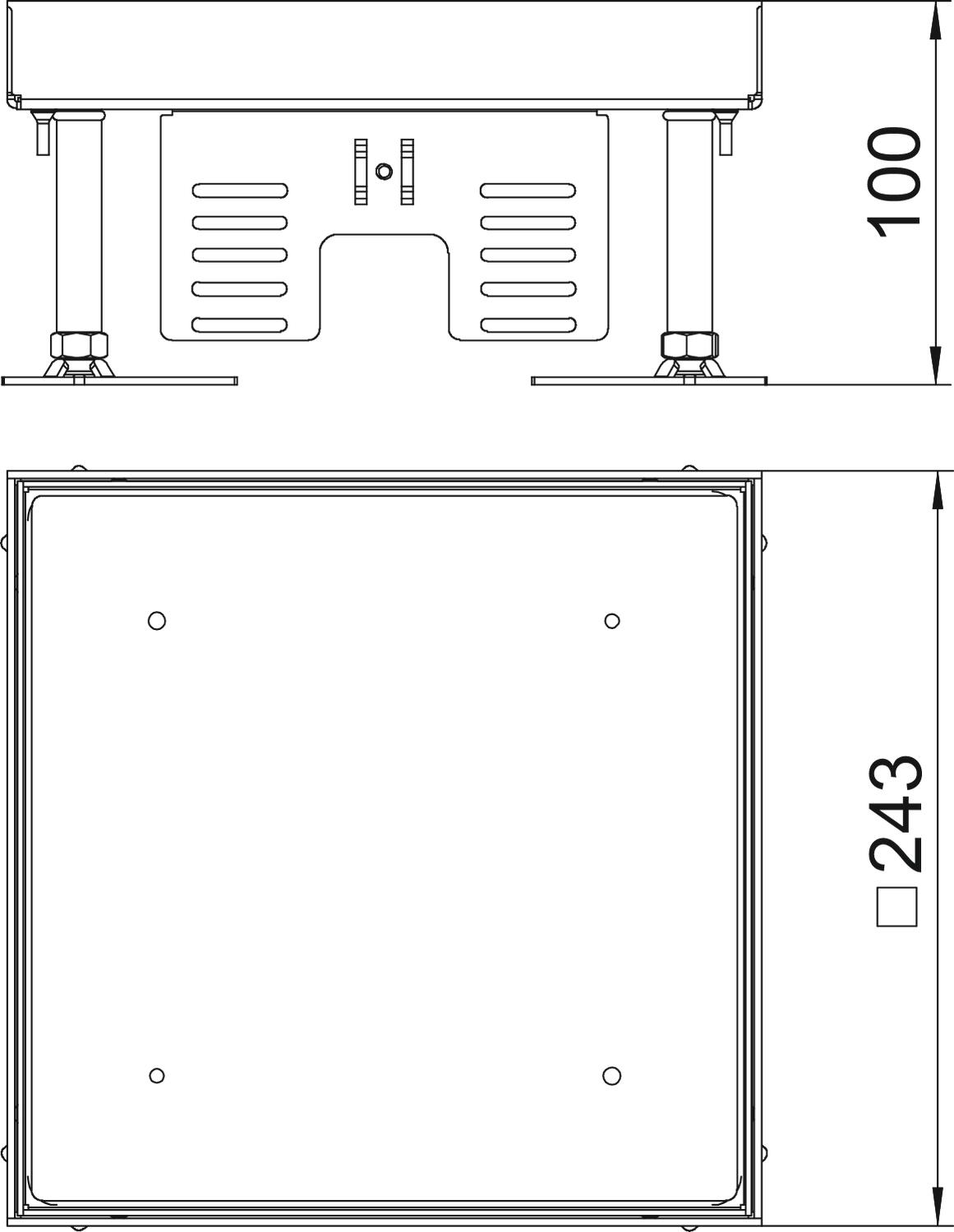

Charge verticale, grande surface jusqu'à 15 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Découplable non Dimension h 100 mm Dimension 243x243mm Dimension nominale 350 mm Dimension nominale pour boîtier d'appareillages 9 Entretien du sol humide Épaisseur du revêtement de sol 20 mm Hauteur de plancher max. 150 mm Hauteur de plancher min. 100 mm Homologations VDE Indice de protection (IP) en utilisation IP00 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 243 mm Largeur cote de montage 244 mm Longueur 243 mm Longueur cote de montage 244 mm Matériau acier inoxydable 1.4301 Modèle carré Modèle pour charges lourdes non Modèle Sortie de câble Pas de sortie de câble Nombre de paniers support appareillage 3 Plage de réglage max. 150 mm Plage de réglage min. 100 mm Profondeur de montage 100 mm Support d'appareillage pour le logement de paniers appareillage non Type du système d'encastrement UT4 - Tous les types
-
Tous les types
-
Accessoires du système
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Unité de nivellement RKNEV2
RK NEV2 110 7405815 1 Emb. 23,03 CHF Prix / 1 Emb.
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce 9,31 CHF Prix / 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Outil de levage, 300 N
WZ 1029 7408634 1 Pièce 254,43 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique RKN2 9 VS 20 / 7409044 , 0.29MB , pdfDéclaration de conformité UE RKN2 9 VS 20 / 7409044 , 0.18MB , pdfDéclaration de conformité UK RKN2 9 VS 20 / 7409044 , 0.14MB , pdfREACH Déclaration de conformité RKN2 9 VS 20 / 7409044 , 0.12MB , pdfRoHS Déclaration de conformité RKN2 9 VS 20 / 7409044 , 0.12MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdf
