Remarque: Cet article est un article de fin de série. Vous pouvez trouver l’article de suivi ici: 7408974 / Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable

Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable 105 | 155 | 25 | 105 | Pas de sortie de câble | 9

Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable

Réf. 7409046 | EAN 4012195867821

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Modèle Sortie de câble	Pas de sortie de câble

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette pleine réglable pour la réalisation d'une trappe d'inspection de taille nominale 9 dans des planchers nettoyés à l'eau ou à sec à l'intérieur. Convient uniquement aux revêtements de sol lisses.
Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 15 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

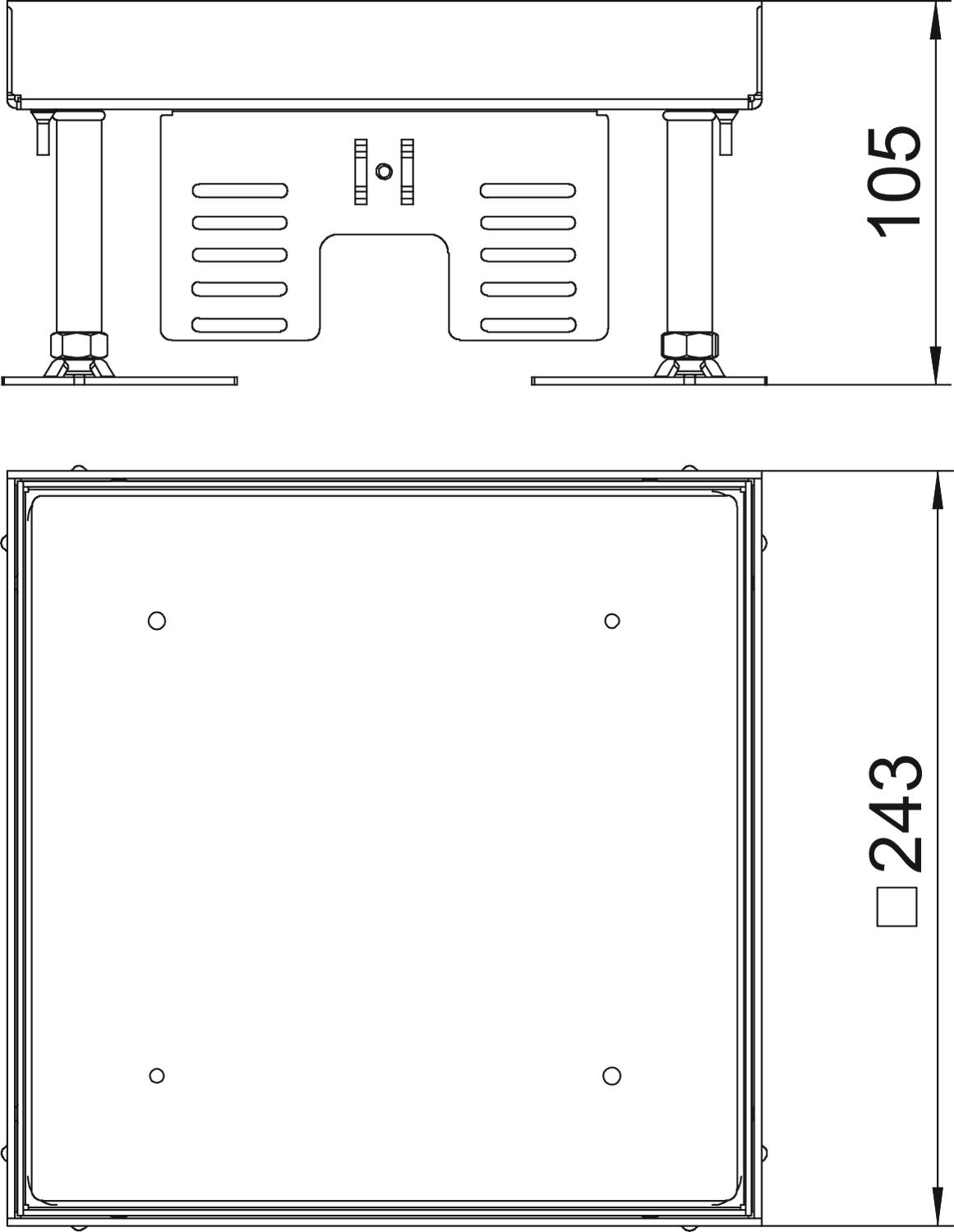

Dimension h	105 mm
Dimension	243x243mm
Dimension nominale	350 mm
Dimension nominale pour boîtier d'appareillages	9
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	105 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Pas de sortie de câble
Nombre de paniers support appareillage	3
Plage de réglage max.	155 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Modèle Sortie de câble	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
RKN2 9 VS 20	100 mm	150 mm	20 mm	100 mm	Pas de sortie de câble	9	7409044	Pièce	1 Pièce	288,00 CHF Prix / 1 Pièce
RKN2 9 VS 25	105 mm	155 mm	25 mm	105 mm	Pas de sortie de câble	9	7409046	Pièce	1 Pièce	294,71 CHF Prix / 1 Pièce

Accessoires

Accessoires du système

Produits	Type	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Unité de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.	23,03 CHF Prix / 1 Emb.
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce	9,31 CHF Prix / 1 Pièce
