Remarque: Cet article est un article de fin de série. Vous pouvez trouver l’article de suivi ici: 7408980 / Cassette réglable en hauteur pour tube, RKFN, acier inoxydable

Cassette réglable en hauteur pour tube, RKFN, acier inoxydable 105 | 150 | 20 | 105 | Tube escamotable | 9

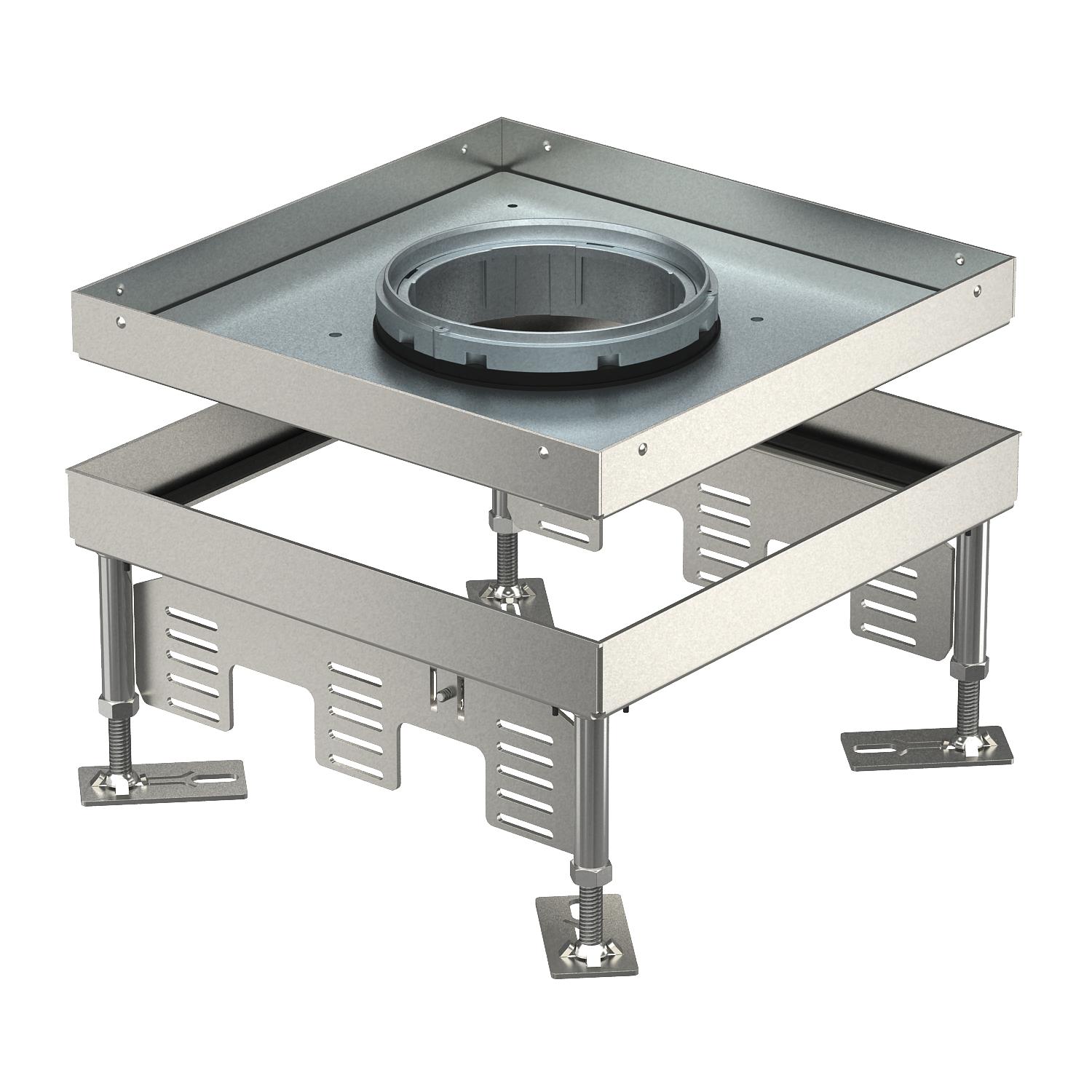

Cassette réglable en hauteur pour tube, RKFN, acier inoxydable

Réf. 7409368 | EAN 4012195869047

Réf. / Type	7409368 / RKFN2 9 VS 20

Hauteur de plancher min.	105 mm

Hauteur de plancher max.	150 mm

Épaisseur du revêtement de sol	20 mm

Dimension h	105 mm

Modèle Sortie de câble	Tube escamotable

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette réglable en hauteur de dimension nominale 9 pour Tubus destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette réglable en hauteur avec tube, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 6 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 10 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

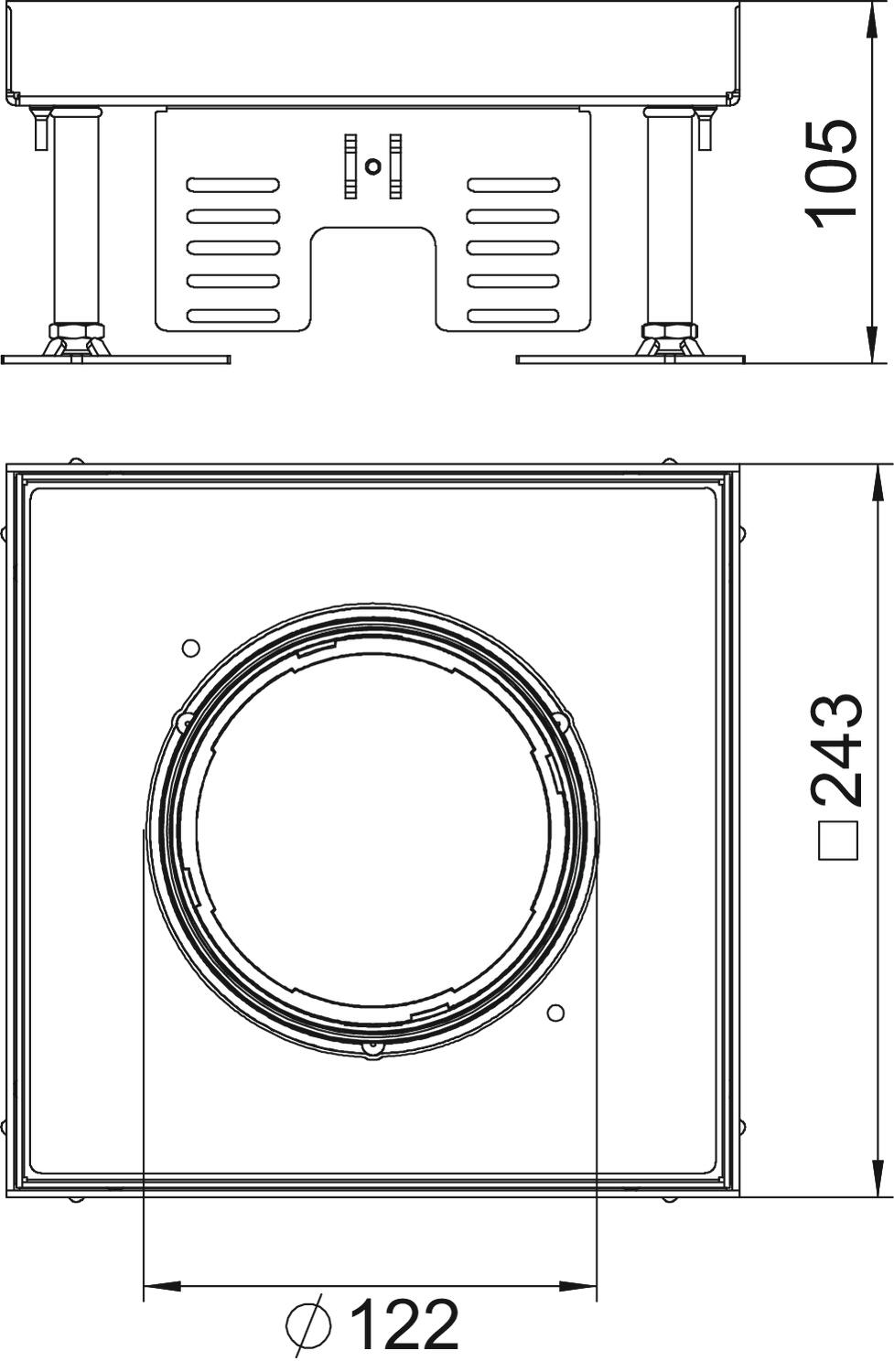

Dimension h	105 mm
Dimension	243x243mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO₂ (GWP) du berceau à la porte	19,4258 kg CO₂e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur de plancher max.	150 mm
Hauteur de plancher min.	105 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK10

Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Plage de réglage max.	150 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Modèle Sortie de câble	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
RKFN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Tube escamotable	9	7409368	Pièce	1 Pièce	319,89 CHF Prix / 1 Pièce

Accessoires

Accessoires du système

Produits	Type	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Unité de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.	23,03 CHF Prix / 1 Emb.
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce	9,31 CHF Prix / 1 Pièce
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce	66,26 CHF Prix / 1 Pièce
