Cassette réglable en hauteur pour tube, RKFNUZD3, acier inoxydable | 105 | 20 | 90 | 9

Cassette réglable en hauteur pour tube, RKFNUZD3, acier inoxydable

Réf. 7409378 | EAN 4012195869146

Réf. / Type

Hauteur de plancher min.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

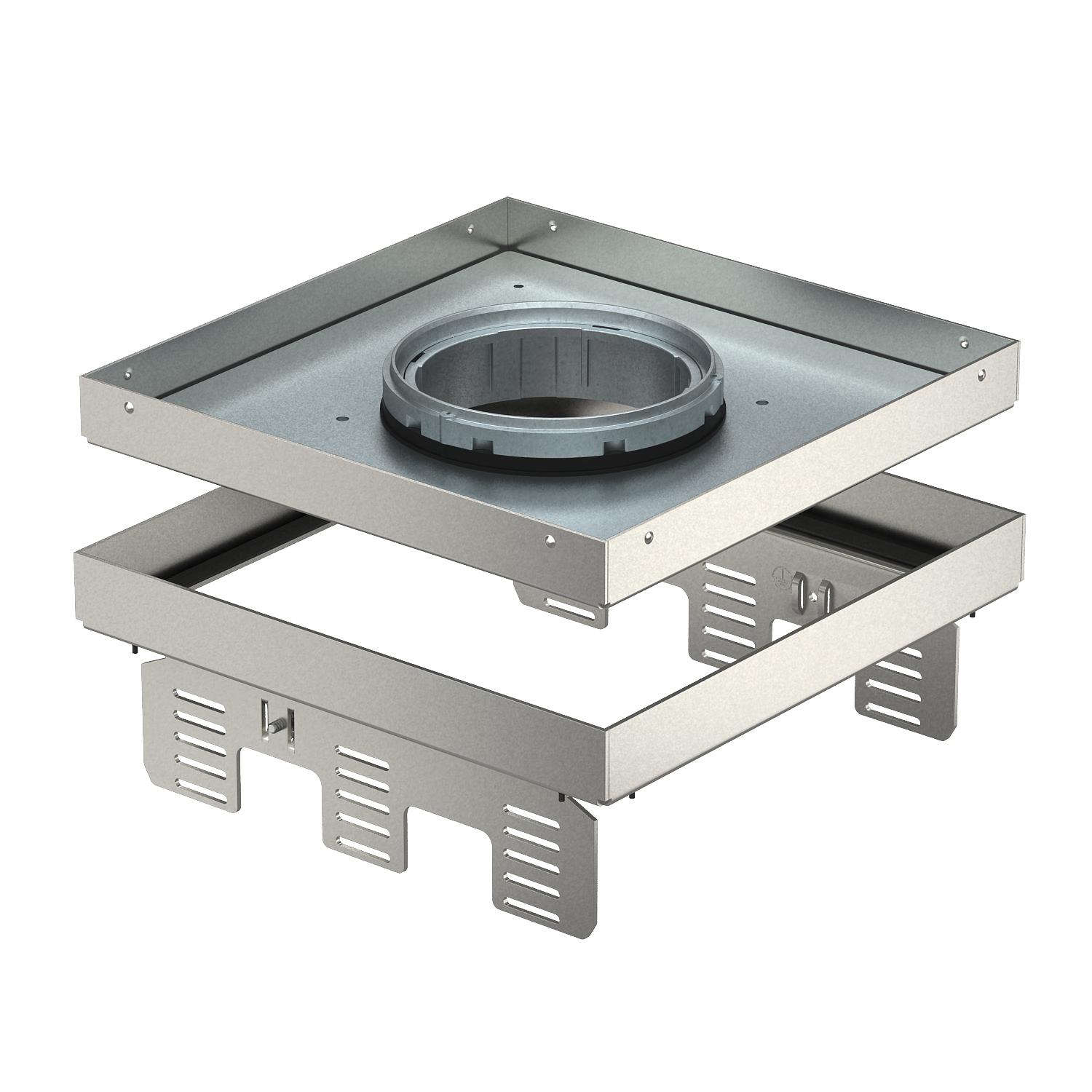

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, pour Tubus, pour le montage d'appareillages dans des planchers nettoyés à sec ou à l'eau en intérieur, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec un couvercle de montage DUG../9 ou dans des boîtes de tirage UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé de cadre en aluminium des boîtes de sol.
Cassette réglable en hauteur avec tube, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	oui

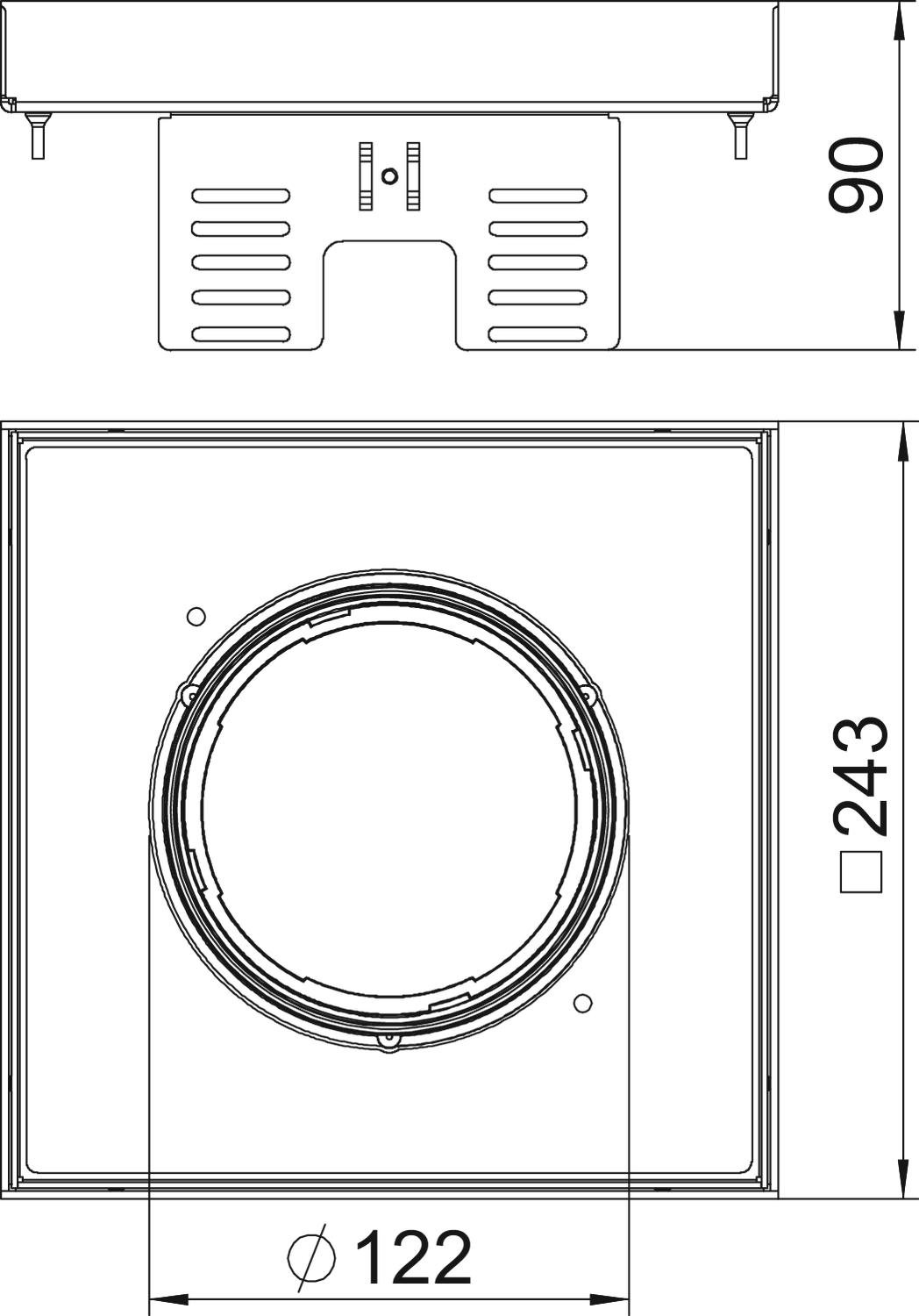

Dimension h	90 mm
Dimension	243x243mm
Dimension nominale pour boîtier d'appareillages	9
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur	90 mm
Hauteur de plancher min.	105 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP44

Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre des sorties de câble	1
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Pièce	1 Pièce	254,81 CHF Prix / 1 Pièce
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Pièce	1 Pièce	262,44 CHF Prix / 1 Pièce

Accessoires

Accessoires du système

Produits	Type	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce	66,26 CHF Prix / 1 Pièce
Couvercle de tube TUK 2, sans poignée étrier	TUK2 V	7428141	Pièce	1 Pièce	62,71 CHF Prix / 1 Pièce
Couvercle pour tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier	TUK2 G4	7428142	Pièce	1 Pièce	55,14 CHF Prix / 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce	9,31 CHF Prix / 1 Pièce
Équerre de nivellement pour le montage en UGD250-3 pour une cassette carrée	NW 250-3 QK	7410540	Pièce	1 Pièce	52,49 CHF Prix / 1 Pièce
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce	51,59 CHF Prix / 1 Pièce
