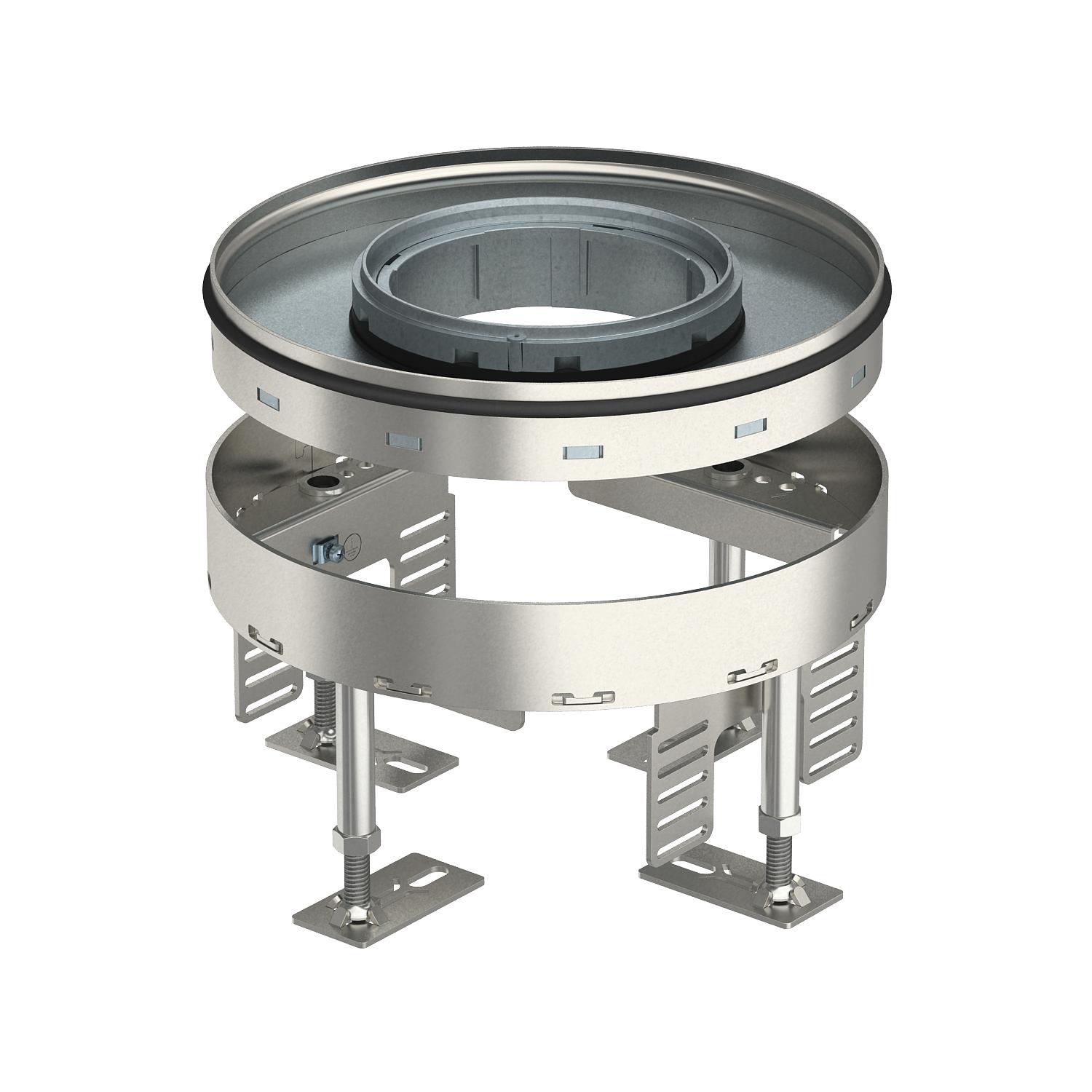

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable
Réf. 7409424 | EAN 4012195869467
- Description du produit
-
Description du produitCassette réglable en hauteur de dimension nominale R4 pour Tubus destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette réglable en hauteur avec tube, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
-
- Caractéristiques techniques
-
Caractéristiques techniques

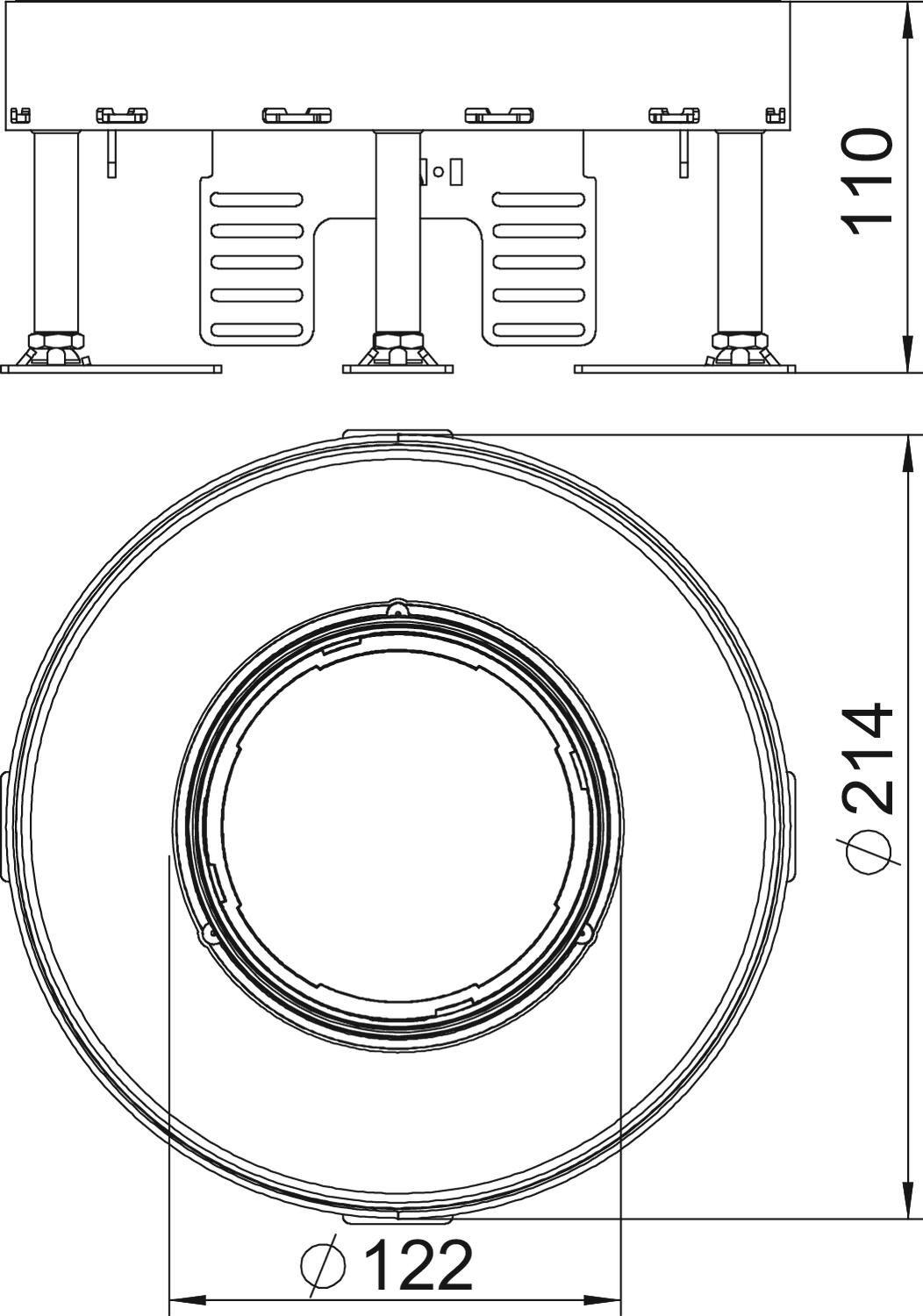

Charge verticale, grande surface jusqu'à 10 000 N Charge verticale, petite surface jusqu'à 3 000 N convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Découplable non Diamètre de montage 215 Dimension h 110 mm Dimension Ø215mm Dimension nominale pour boîtier d'appareillages R4 Entretien du sol humide Épaisseur du revêtement de sol 25 mm Hauteur de plancher max. 155 mm Hauteur de plancher min. 110 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP44 Indice de protection code IK IK10 Largeur 214 mm Longueur 214 mm Matériau acier inoxydable 1.4301 Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Tube escamotable Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 Nombre des sorties de câble 1 Plage de réglage max. 155 mm Plage de réglage min. 110 mm Profondeur de montage 110 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 - Tous les types
-
Tous les types
-
Accessoires du système
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Couvercle de tube , avec poignée étrier pour l'extraction
TUK2 GV 7428140 1 Pièce 66,26 CHF Prix / 1 Pièce
Couvercle de tube TUK 2, sans poignée étrier
TUK2 V 7428141 1 Pièce 62,71 CHF Prix / 1 Pièce
Couvercle pour tube TUK 2 avec évidement pour l'intégration de revêtement de sol, avec poignée étrier
TUK2 G4 7428142 1 Pièce 55,14 CHF Prix / 1 Pièce
Unité de nivellement RKNEV2
RK NEV2 110 7405815 1 Emb. 23,03 CHF Prix / 1 Emb.
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce 8,53 CHF Prix / 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Outil de levage, 300 N
WZ 1029 7408634 1 Pièce 254,43 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique RKFR2 4 V25 / 7409424 , 0.25MB , pdfApprobation Approbation VDE RK RKN , 0.18MB , pdfInstructions d'utilisation Instructions d'utilisation PF-G , 2.00MB , pdf
